内核内存布局

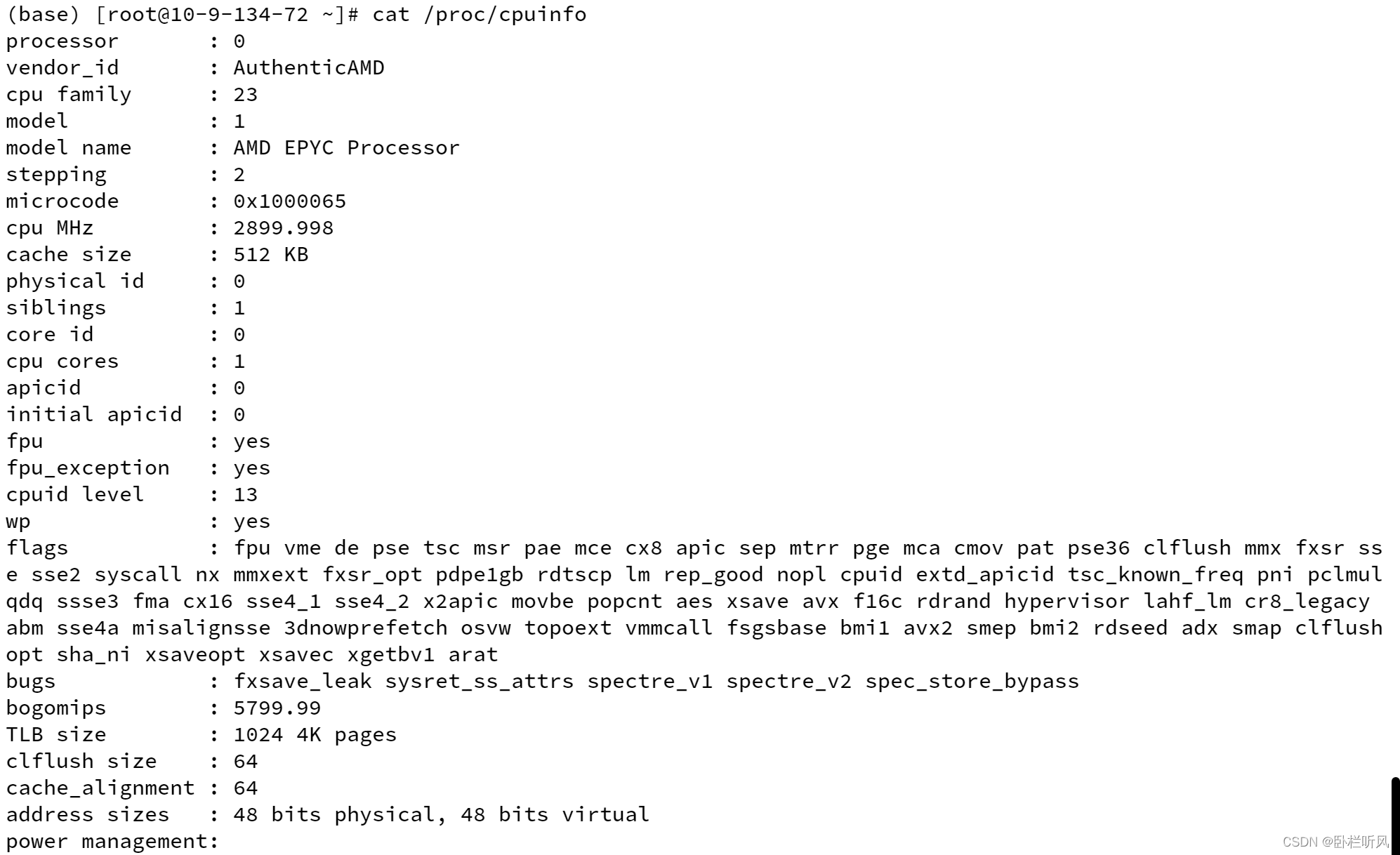

64位Linux一般使用48位来表示虚拟地址空间，43位表示物理地址， 通过命令：cat /proc/cpuinfo。

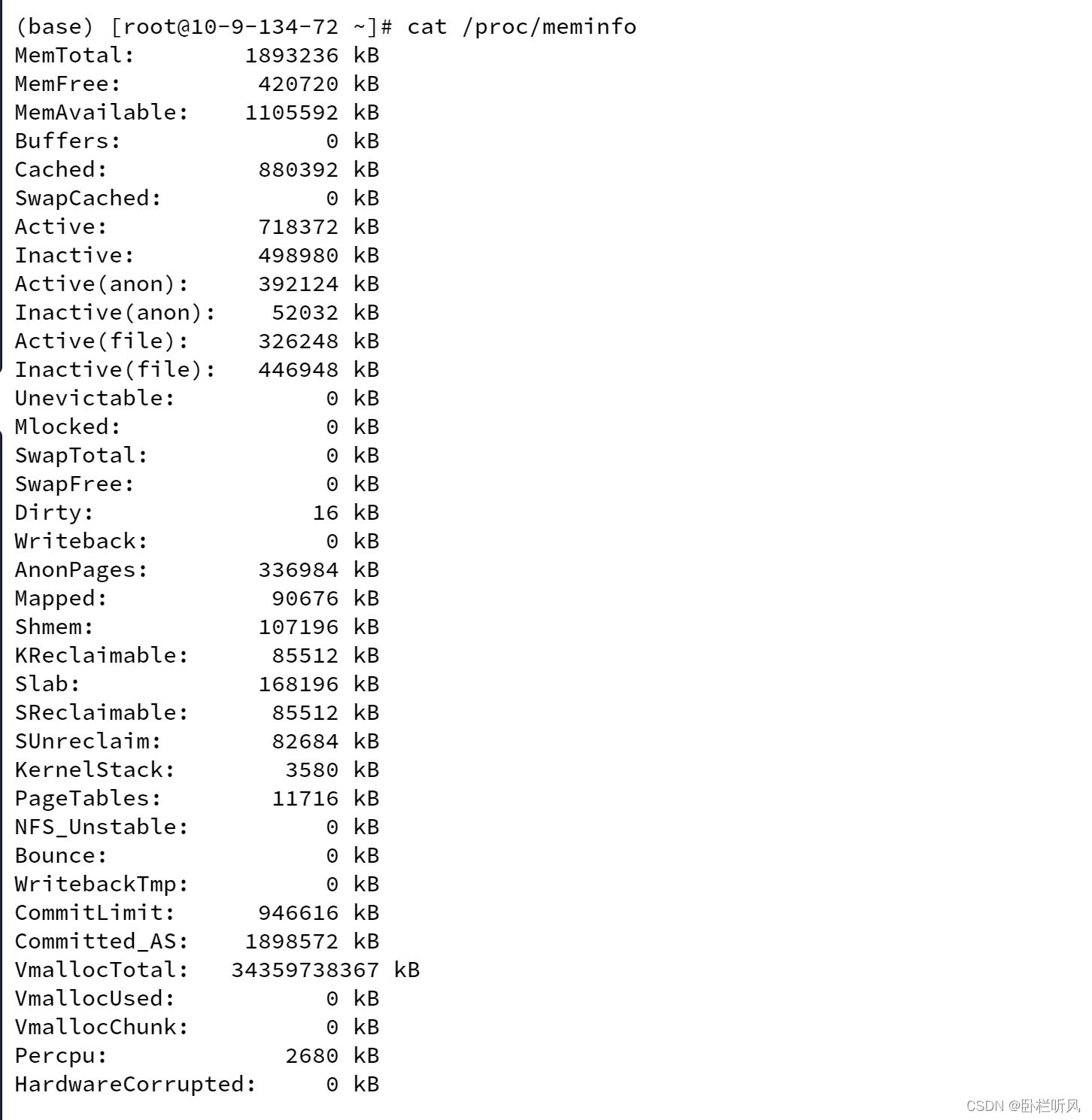

cat /proc/meminfo
ARM64架构处理器采用48位物理寻址机制，最大可寻找256TB的物理地址空间。对于目前应用完全足够，不需要扩展到64位的物理寻址。虚拟地址也同样最大支持48位寻址，所以 在处理器架构设计上，把虚拟地址空间划分为两个空间，每个空间最大支持256TB，linux内核在大多数体系结构上都把两个地址划分为：用户空间和内核空间。
用户空间：0x0000_0000_0000_0000至0x0000_ffff_ffff_ffff。
内核空间：0xffff_0000_0000_0000至0xffff_ffff_ffff_ffff。
内存布局
QEMU平台，可以打印ARM64架构linux内核内存分布情况。
堆管理
堆是进程中主要用于动态分配变量和数据 的内存区域，堆的管理对应程序员不是直接可见的。因为它依赖标准库提供的各个辅助函数（其 中最重要的是malloc）来分配任意长度的内存区。 malloc和内核之间的经典接口是brk系统调用，负责扩展/收缩堆。 堆是一个连续的内存区域，在扩展时自下至上增长。其中mm_struct结构，包含堆在虚拟地 址空间中的起始和当前结束地址(start_brk和brk)。

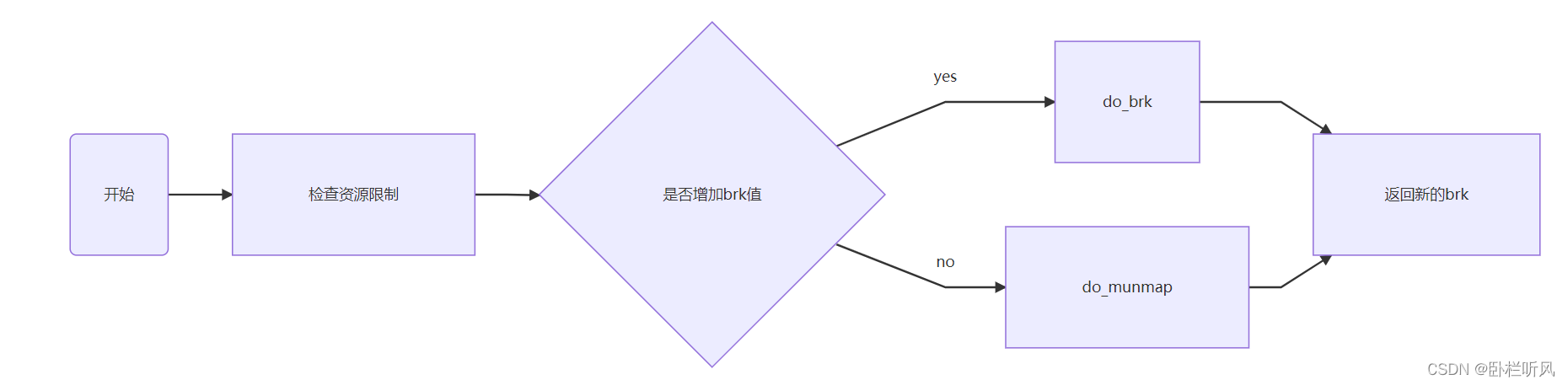

sys_brk流程
brk机制基于匿名映射实现，以减少内部的开销。在检查过用于brk的值的新地址未超出堆的限制之后，sys_brk第一个重要的操作是将请求的地址按页长对齐。
brk()用于用户进程想内核申请空间，用于扩展用户堆栈空间，或者回收用户堆栈空间。
malloc()为小空间申请，brk()为大空间申请。do_brk()用于增长动态分配区。do_munmap()释放动态分配区。
do_brk()源码分析
/*
* this is really a simplified "do_mmap". it only handles
* anonymous maps. eventually we may be able to do some
* brk-specific accounting here.
*/
// 将addr位置向后继续申请len字节长度，用于扩展堆的内存长度
static unsigned long do_brk(unsigned long addr, unsigned long len)
{
struct mm_struct *mm = current->mm;
struct vm_area_struct *vma, *prev;
unsigned long flags;
struct rb_node **rb_link, *rb_parent;
pgoff_t pgoff = addr >> PAGE_SHIFT;
int error;
// 对len这个长度进行页面对齐,判断页面对齐之后是否超界
len = PAGE_ALIGN(len);
if (!len)
return addr;
flags = VM_DATA_DEFAULT_FLAGS | VM_ACCOUNT | mm->def_flags;
// 检查是否有足够的内存空间来分析len大小的内存。判断虚拟地址空间是否有足够的空间
error = get_unmapped_area(NULL, addr, len, 0, MAP_FIXED);
if (offset_in_page(error))
return error;
error = mlock_future_check(mm, mm->def_flags, len);
if (error)
return error;
/*
* mm->mmap_sem is required to protect against another thread
* changing the mappings in case we sleep.
*/
verify_mm_writelocked(mm);
/*
* Clear old maps. this also does some error checking for us
*/
// 循环遍历用户进程红黑树中的VMA，根据addr查找合适的插入点
while (find_vma_links(mm, addr, addr + len, &prev, &rb_link,
&rb_parent)) {
if (do_munmap(mm, addr, len))
return -ENOMEM;
}
/* Check against address space limits *after* clearing old maps... */
// 检查是否要对虚拟区间进行扩充
if (!may_expand_vm(mm, len >> PAGE_SHIFT))
return -ENOMEM;
if (mm->map_count > sysctl_max_map_count)
return -ENOMEM;
// 判断系统是否有足够的内存
if (security_vm_enough_memory_mm(mm, len >> PAGE_SHIFT))
return -ENOMEM;
/* Can we just expand an old private anonymous mapping? */
// 判断是否可以合并
vma = vma_merge(mm, prev, addr, addr + len, flags,
NULL, NULL, pgoff, NULL, NULL_VM_UFFD_CTX);
if (vma)
goto out;
/*
* create a vma struct for an anonymous mapping
*/
// 没有办法合并 新创建一个VMA VMA地址空间是[addr, addr+len]
vma = kmem_cache_zalloc(vm_area_cachep, GFP_KERNEL);
if (!vma) {
vm_unacct_memory(len >> PAGE_SHIFT);
return -ENOMEM;
}
INIT_LIST_HEAD(&vma->anon_vma_chain); //指向匿名域指针
vma->vm_mm = mm;
// 分别保存虚拟内存空间的首地址 末地址 单位字节
vma->vm_start = addr;
vma->vm_end = addr + len;
vma->vm_pgoff = pgoff; //文件映射的偏移量 单位页面
// VM_EXEC:可以被执行
// VM_IO:这个区间映射一个设备的I/O地址空间
// VM_SHM:页用于IPC内存共享
// VM_SHARED:页可以被多个进程共享
vma->vm_flags = flags; //保存VMA标志位
vma->vm_page_prot = vm_get_page_prot(flags); //访问权限
vma_link(mm, vma, prev, rb_link, rb_parent);
out: //增加进程地址空间长度
perf_event_mmap(vma);
mm->total_vm += len >> PAGE_SHIFT;
if (flags & VM_LOCKED)
mm->locked_vm += (len >> PAGE_SHIFT);
vma->vm_flags |= VM_SOFTDIRTY;
return addr;
}
大内核锁BKL
- 递归锁：嵌套上锁解锁。
- 自动释放特性。
- 本质上自旋锁，不同在于自旋锁不可以递归获取锁（会导致死锁），大内核锁可以递归获取锁，保护整个内核。保持锁的时间太长，严重影响系统性能和可伸缩性，因而被淘汰。
【注意】
原子操作对整数操作，自旋锁和信号量应用比较广泛。当临界区小应该选择自旋锁，反之应该信号量。
per-CPU计数器
引入目的是加速SMP系统上计数器操作。
基本原理：
计数器的准确值存储在内存中的某一个地址，准确值所在内存位置之后是一个数组，每个数组想对应于系统中的一个CPU。
Linux系统尤其是针对SMP或者NUMA架构的多CPU系统的时候，主要描述每个CPU私有数据时，系统提供该机制per-cpu。
三种CPU模式：x86 x64 ia64
X86表示基于X86指令安装模式；
x64表示64位系统程序；
ia64主要用于企业级服务器，inter安腾架构基于a64处理器架构的服务器，64位运算能力、寻址空间，数据处理能力方面突破性提高。
总结
本文介绍了内核的内存布局，分布情况，堆管理，malloc与brk区别，大内核锁，per-CPU计数器等。
技术参考
本文技术点出处：Linux内核源码视频系列：https://ke.qq.com/course/3294666
