[系统运维]OSFP实验二

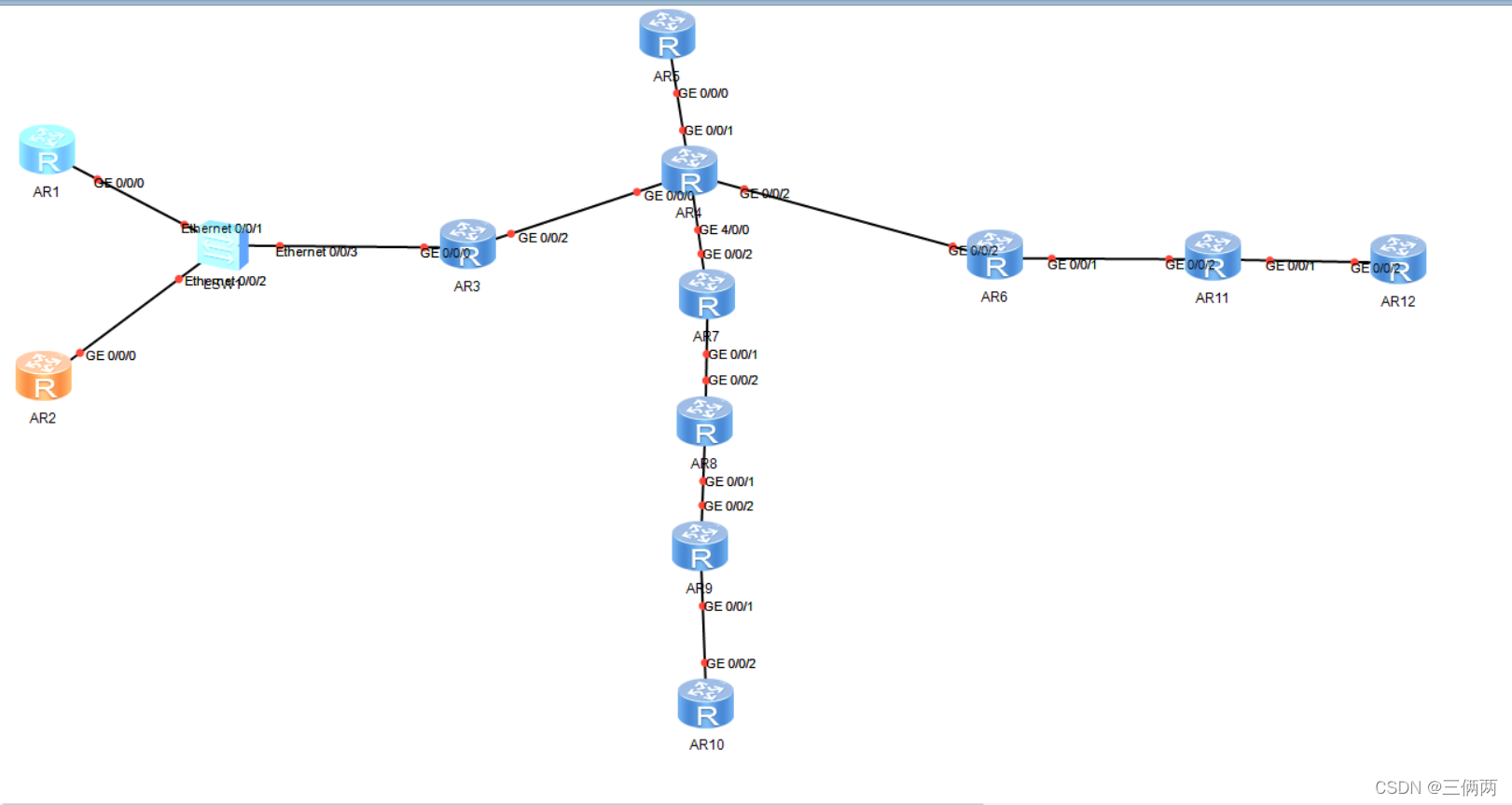

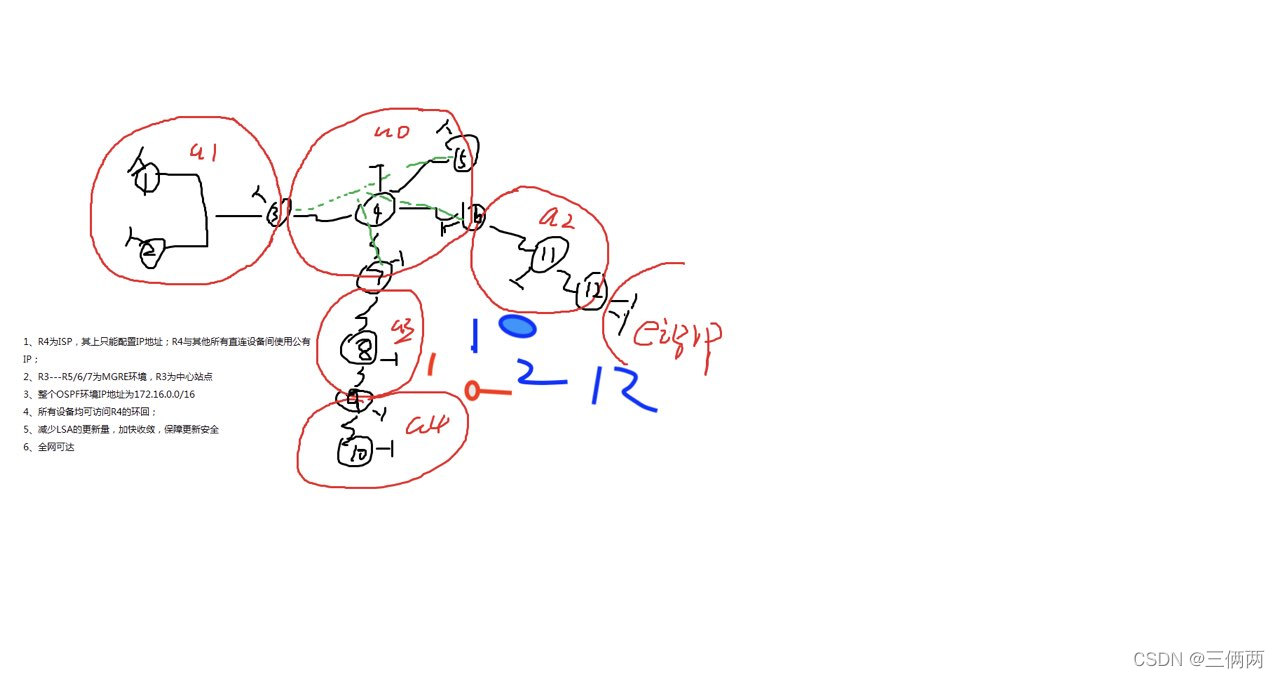

实验要求：

1、R4为ISP，其上只能配置IP地址;R4与其他所有直连设备间使用公有 IP;
2、R3—R5/6/7为MGRE环境，R3为中心站点
3、整个OSPF环境IP地址为172.16.0.0/16
4、所有设备均可访问R4的环回:
5、减少LSA的更新量，加快收敛，保障更新安全
6、全网可达

实验步骤：

1.地址规划
172.16.0.0/16–借出三个为网络位划分出8个子网

172.16.0.0/19 A0
172.16.0.0/25 172.16.0.128/25 172.16.1.0/25 172.16.1.128/25…172.16.31.128/25
172.16.0.0/25 分给点到点骨干（p2p骨干） 172.16.0.0/30 172.16.0.4/30
172.16.0.128/25 分给多点(MA骨干) 172.16.0.128/29 172.13.0.136/29…

172.16.32.0/19 A1
172.16.32.0/25 172.16.32.128/25 172.16.33.0/25 172.16.33.128/25…172.16.63.128/25
172.16.32.0/25 分给点到点骨干（p2p骨干） 172.16.32.0/30 172.16.32.4/30
172.16.32.128/25 分给多点(MA骨干) 172.16.32.128 172.16.32.136/30

172.16.64.0/19 A2
172.16.96.0/19 A3
172.16.128.0/19 A4
172.16.160.0/19 RIP
172.16.160.0/20 172.16.176.0/20

172.16.192.0/19
172.16.224.0/19

1.先将公网弄通，搭建gre,配gre的ip
R4中回环地址为4.4.4.4 24
[R4]interface loopback 0
[R4-loopback0]ip address 4.4.4.4 24
接口地址
[R4-loopback0]interface GigabitEthernet0/0/0
[R4- GigabitEthernet0/0/0]ip address 34.1.1.2 24
[R4- GigabitEthernet0/0/0]interface GigabitEthernet0/0/1
[R4- GigabitEthernet0/0/1]ip address 45.1.1.2 24
[R4- GigabitEthernet0/0/1]interface GigabitEthernet0/0/2
[R4- GigabitEthernet0/0/2]ip address 46.1.1.2 24
[R4- GigabitEthernet0/0/2]interface GigabitEthernet4/0/0
[R4- GigabitEthernet4/0/0]ip address 47.1.1.2 24

[R3]interface GigabitEthernet0/0/2
[R3- GigabitEthernet0/0/2]ip address 34.1.1.1 24

[R5]interface GigabitEthernet0/0/2
[R5- GigabitEthernet0/0/2]ip address 45.1.1.1 24

[R6]interface GigabitEthernet0/0/2
[R6- GigabitEthernet0/0/2]ip address 46.1.1.1 24

[R7]interface GigabitEthernet0/0/2
[R7- GigabitEthernet0/0/2]ip address 47.1.1.1 24

在ping一下是否通（越是在大的实验越要进行ping）
例如：在R4中ping34.1.1.1 24，45.1.1.1 24，46.1.1.1 24，47.1.1.1 24

再给R3 R5 R6 R7 写缺省
[R3]ip route-static 0.0.0.0 0 34.1.1.2
[R5]ip route-static 0.0.0.0 0 45.1.1.2
[R6]ip route-static 0.0.0.0 0 46.1.1.2
[R7]ip route-static 0.0.0.0 0 47.1.1.2

在ping一下保证是否联通（越是在大的实验越要进行ping）
在R3上ping 45.1.1.1，46.1.1.1，47.1.1.1，

[R3]interface Tunnel 0/0/0
[R3-Tunnel0/0/0]ip address 172.16.0.129 19
[R3-Tunnel0/0/0]tunnel-protocol gre p2mp
[R3-Tunnel0/0/0]source 34.1.1.1(写接口也行，接口的IP也行)
[R3-Tunnel0/0/0]nhrp entry multicast dynamic
[R3-Tunnel0/0/0]nhrp network-id 100

[R5]interface Tunnel 0/0/0
[R5-Tunnel0/0/0]ip address 172.16.0.130 19
[R5-Tunnel0/0/0]tunnel-protocol gre p2mp
[R5-Tunnel0/0/0]source 45.1.1.1
[R5-Tunnel0/0/0]nhrp entry 172.16.0.129 34.1.1.1 register
[R5-Tunnel0/0/0]nhrp network-id 100

[R6]interface Tunnel 0/0/0
[R6-Tunnel0/0/0]ip address 172.16.0.131 19
[R6-Tunnel0/0/0]tunnel-protocol gre p2mp
[R6-Tunnel0/0/0]source GigabitEthernet0/0/2(46.1.1.1)
[R6-Tunnel0/0/0]nhrp entry 172.16.0.129 34.1.1.1 register
[R6-Tunnel0/0/0]nhrp network-id 100

[R7]interface Tunnel 0/0/0
[R7-Tunnel0/0/0]ip address 172.16.0.132 19
[R7-Tunnel0/0/0]tunnel-protocol gre p2mp
[R7-Tunnel0/0/0]source 47.1.1.1
[R7-Tunnel0/0/0]nhrp entry 172.16.0.129 34.1.1.1 register
[R7-Tunnel0/0/0]nhrp network-id 100

检查一下进行ping
在R3中ping 172.16.0.130，172.16.0.131，172.16.0.132

在进行其他点ip配置
[R5]interface loopback 0
[R5-loopback0]ip address 172.16.1.1 25

[R6]interface loopback 0
[R6-loopback0]ip address 172.16.1.129 25

[R7]interface loopback 0
[R7-loopback0]ip address 172.16.2.1 25
在配区域1
[R1]interface loopback 0
[R1-loopback0]ip address 172.16.33.1 25

[R2]interface loopback 0
[R2-loopback0]ip address 172.16.33.129 25

[R3]interface loopback 0
[R3-loopback0]ip address 172.16.34.1 25

[R1]interface GigabitEthernet0/0/0
[R1-GigabitEthernet0/0/0]ip address 172.16.32.129 29

[R2]interface GigabitEthernet0/0/0
[R2-GigabitEthernet0/0/0]ip address 172.16.32.130 29

[R3]interface GigabitEthernet0/0/0
[R3-GigabitEthernet0/0/0]ip address 172.16.32.131 29
在进行测试
在R1中ping 172.16.32.130,172.16.32.131

在配区域2
[R11]interface loopback 0
[R11-loopback0]ip address 172.16.65.1 25

[R6]interface GigabitEthernet0/0/0
[R6-GigabitEthernet0/0/0]ip address 172.16.64.1 30

[R11]interface GigabitEthernet0/0/0
[R11-GigabitEthernet0/0/0]ip address 172.16.64.2 30

[R11]interface GigabitEthernet0/0/1
[R11-GigabitEthernet0/0/1]ip address 172.16.64.5 30

[R12]interface GigabitEthernet0/0/0
[R12-GigabitEthernet0/0/0]ip address 172.16.64.6 30
在进行测试
在R11上ping172.16.64.1，172.16.64.6

给R12配俩个环回
[R12]interface loopback 0
[R12-loopback0]ip address 172.16.160.1 20
[R12]interface loopback 1
[R12-loopback1]ip address 172.16.176.1 20

配区域3
[R8]interface loopback 0
[R8-loopback0]ip address 172.16.97.1 29

[R7]interface GigabitEthernet0/0/1
[R7-GigabitEthernet0/0/1]ip address 172.16.96.1 30

[R8]interface GigabitEthernet0/0/0
[R8-GigabitEthernet0/0/0]ip address 172.16.96.2 30

[R8]interface GigabitEthernet0/0/1
[R8-GigabitEthernet0/0/1]ip address 172.16.96.5 30

[R9]interface GigabitEthernet0/0/0
[R9-GigabitEthernet0/0/0]ip address 172.16.96.6 30
在进行测试
在R8上ping 172.16.96.1,172.16.96.6

在配区域4
[R9]interface loopback 0
[R9-loopback0]ip address 172.16.129.1 25

[R10]interface GigabitEthernet0/0/0
[R10-GigabitEthernet0/0/0]ip address 172.16.128.2 30

[R9]interface GigabitEthernet0/0/1
[R9-GigabitEthernet0/0/1]ip address 172.16.128.1 30

[R10]interface loopback 0
[R10-loopback0]ip address 172.16.129.129 25
在进行测试
在R9上ping 172.16.128.2

陪完IP后起动ospf
进行宣告：
[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 1
[R1-ospf-1-area-0.0.0.1]network 172.16.0.0 0.0.255.255

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]network 172.16.0.0 0.0.255.255

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]network 172.16.32.0 0.0.3.255（这个包含俩个，是这俩个的汇总）

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 172.16.0.129 0.0.0.0

[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]area 0
[R5-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1]area 0
[R6-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.1.255

[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1]area 2
[R6-ospf-1-area-0.0.0.2]network 172.16.64.1 0.0.0.0

[R7]ospf 1 router-id 7.7.7.7
[R7-ospf-1]area 0
[R7-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.3.255

[R7]ospf 1 router-id 7.7.7.7
[R7-ospf-1]area 3
[R7-ospf-1-area-0.0.0.3]network 172.16.96.1 0.0.0.0

[R8]ospf 1 router-id 8.8.8.8
[R8-ospf-1]area 3
[R8-ospf-1-area-0.0.0.3]network 172.16.0.0 0.0.255.255

[R9]ospf 1 router-id 9.9.9.9
[R9-ospf-1]area 3
[R9-ospf-1-area-0.0.0.3]network 172.16.96.6 0.0.0.0

[R9]ospf 1 router-id 9.9.9.9
[R9-ospf-1]area 4
[R9-ospf-1-area-0.0.0.4]network 172.16.128.0 0.0.1.255

[R10]ospf 1 router-id 10.10.10.10
[R10-ospf-1]area 4
[R10-ospf-1-area-0.0.0.4]network 172.16.0.0 0.0.255.255

[R11]ospf 1 router-id 11.11.11.11
[R11-ospf-1]area 2
[R11-ospf-1-area-0.0.0.2]network 172.16.0.0 0.0.255.255

[R12]ospf 1 router-id 12.12.12.12
[R12-ospf-1]area 2
[R12-ospf-1-area-0.0.0.2]network 172.16.64.6 0.0.0.0

[R12]rip 1
[R12-rip-1]ver 2
[R12-rip-1]network 172.16.0.0

因为是点到点，所以邻居不全，要改工作方式
[R3]interface Tunnel 0/0/0
[R3-Tunnel 0/0/0]ospf network-type broadcast

[R5]interface Tunnel 0/0/0
[R5-Tunnel 0/0/0]ospf network-type broadcast

[R6]interface Tunnel 0/0/0
[R6-Tunnel 0/0/0]ospf network-type broadcast

[R7]interface Tunnel 0/0/0
[R7-Tunnel 0/0/0]ospf network-type broadcast
因为在3上可以互相看到5，6，7，但是5，6，7看不到互相，让5，6，7放弃选举，让3当dr，中心到站点处理方案
[R5]interface Tunnel 0/0/0
[R5-Tunnel 0/0/0]ospf dr-priority 0

[R6]interface Tunnel 0/0/0
[R6-Tunnel 0/0/0]ospf dr-priority 0

[R7]interface Tunnel 0/0/0
[R7-Tunnel 0/0/0]ospf dr-priority 0

路由表不全，因为area4和rip的路由表没有传入上面的路由哦，上面的路由也不回发给他们俩个。需要重发布
在rip中
[R12]ospf 1
[R12-ospf-1]import-rip 1(将rip的路由发上去)
在area4中需要多进程双向重发布，但是可以将下面的路由重单发布上去，将上面的路由发到下面来，只需要一个缺省就够了
[R9]ospf 1
[R9-ospf-1]area 4
[R9-ospf-1-area-0.0.0.4]undo network 172.16.128.0 0.0.1.255(9,10的邻居关系断了)
在进入进程2
[R9]ospf 12
[R9-ospf-2]area 4
[R9-ospf-2-area-0.0.0.4]network 172.16.128.0 0.0.1.255
在R9中进程1和上面沟通，进程2和下面沟通
[R9]ospf 1
[R9-ospf-1]import-route ospf 2(将下面的路由重单发布上去)
{
[R9]ospf 2
[R9-ospf-2]import-route ospf 1(将上面的路由重单发布下去)
}为双进程重发布
调节途殊区域后在配缺省

减少LSA更新量：
1.非骨干区域通调特殊区域来减少更新量； 2.骨干区域通过汇总来减少更新量

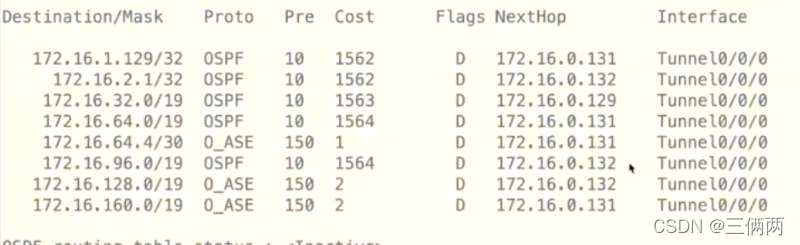

查看五的路由为：

我们可以将a1 2 3 4 以及rip汇成五条路由传入给R5
域内：
[R3]ospf 1
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]abr-summary 172.16.32.0 255.255.224.0

[R6]ospf 1
[R6-ospf-1]area 2
[R6-ospf-1-area-0.0.0.2]abr-summary 172.16.64.0 255.255.224.0

[R7]ospf 1
[R7-ospf-1]area 3
[R7-ospf-1-area-0.0.0.3]abr-summary 172.16.96.0 255.255.224.0

域外：
[R12]ospf 1
[R12-ospf-1]asbr-summary 172.16.160.0 255.255.224.0

[R9]ospf 1
[R9-ospf-1]asbr-summary 172.16.128.0 255.255.224.0

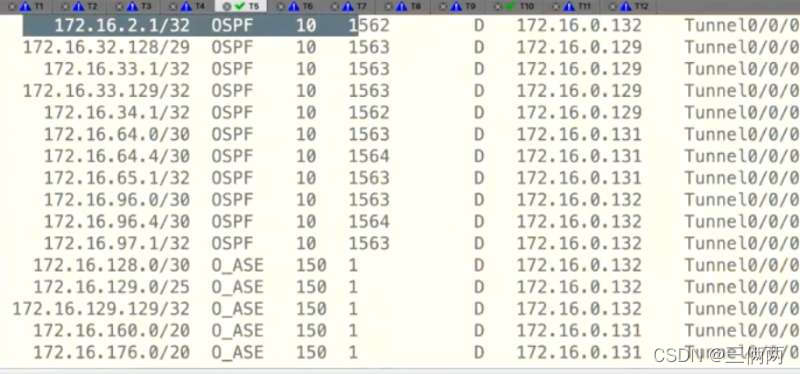

在到五上查看路由为：
为什么会出现多一条域外路由----倒数第四条。rip宣告实际上是三个网段（俩个换回以及一个接口）倒数第四条，倒数第一二调为rip的俩个换回，倒数第四条为R12的左边接口，在重发布中倒数第四条在R1-11中因为他可以通过LSA1,2,3类获取，所以在R1-11中路由表没有出现，但是在发送的数据库中任然存在。

特殊区域：
区域1变成完全末梢—将四五类全部去掉
[R1]ospf 1
[R1-ospf-1]area 1
[R1-ospf-1-area-0.0.0.1]stub

[R2]ospf 1
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]stub

[R3]ospf 1
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]stub no-summary

区域2为完全NSSA
[R12]ospf 1
[R12-ospf-1]area 2
[R12-ospf-1-area-0.0.0.2]nssa

[R11]ospf 1
[R11-ospf-1]area 2
[R11-ospf-1-area-0.0.0.2]nssa

[R6]ospf 1
[R6-ospf-1]area 2
[R6-ospf-1-area-0.0.0.2]nssa no-summary

区域3完全NSSA
[R7]ospf 1
[R7-ospf-1]area 3
[R7-ospf-1-area-0.0.0.3]nssa no-summary

[R8]ospf 1
[R8-ospf-1]area 3
[R8-ospf-1-area-0.0.0.3]nssa

[R9]ospf 1
[R9-ospf-1]area 3
[R9-ospf-1-area-0.0.0.3]nssa

在来配R10的缺省
[R9]ospf 2
[R9-ospf-2]default-route-advertise

所有设备均可访问R4的环回:
先需要缺省来指向各个零界点，但是前面做了特殊区域时做了缺省现在只需要做nat:
[R3]acl 2000
[R3-acl-basic-2000]rule permit scoure 172.16.0.0 0.0.255.255

[R3]interface GigabitEthernet0/0/2
[R3-GigabitEthernet0/0/2]nat outbound 2000

[R6]acl 2000
[R6-acl-basic-2000]rule permit scoure 172.16.0.0 0.0.255.255

[R6]interface GigabitEthernet0/0/2
[R6-GigabitEthernet0/0/2]nat outbound 2000

[R7]acl 2000
[R7-acl-basic-2000]rule permit scoure 172.16.0.0 0.0.255.255

[R7]interface GigabitEthernet0/0/2
[R7-GigabitEthernet0/0/2]nat outbound 2000

在进行测试：
在R12上进行ping4的换回
ping 4.4.4.4

还有防环，思科自己会有，华为不会。汇总的部分需要空接口，防止成环。
[R3]ip route-static 172.16.32.0 19 NULL 0
[R6]ip route-static 172.16.64.0 19 NULL 0
[R7]ip route-static 172.16.96.0 19 NULL 0
[R9]ip route-static 172.16.128.0 19 NULL 0
[R12]ip route-static 172.16.160.0 19 NULL 0
