[系统运维]BearPi-HM Micro 开发环境搭建

1.资料下载

• Ubuntu20.04（大小8G）下载地址（百度云）
• Ubuntu18.04（大小4.8G）下载地址（百度云）
• STM32CubeProgrammer
• JRE
• 虚拟机VMware Workstation
• MobaXterm工具
• RaiDrive工具
• 开发板USB驱动
• VS Code

部分软件（如JRE）只能安装在C盘（系统盘），安装在其它盘会报错

安装上述出现的软件，解压安装包

资料打包链接：

资料打包——Onedrive

2.设置VMware Workstation player

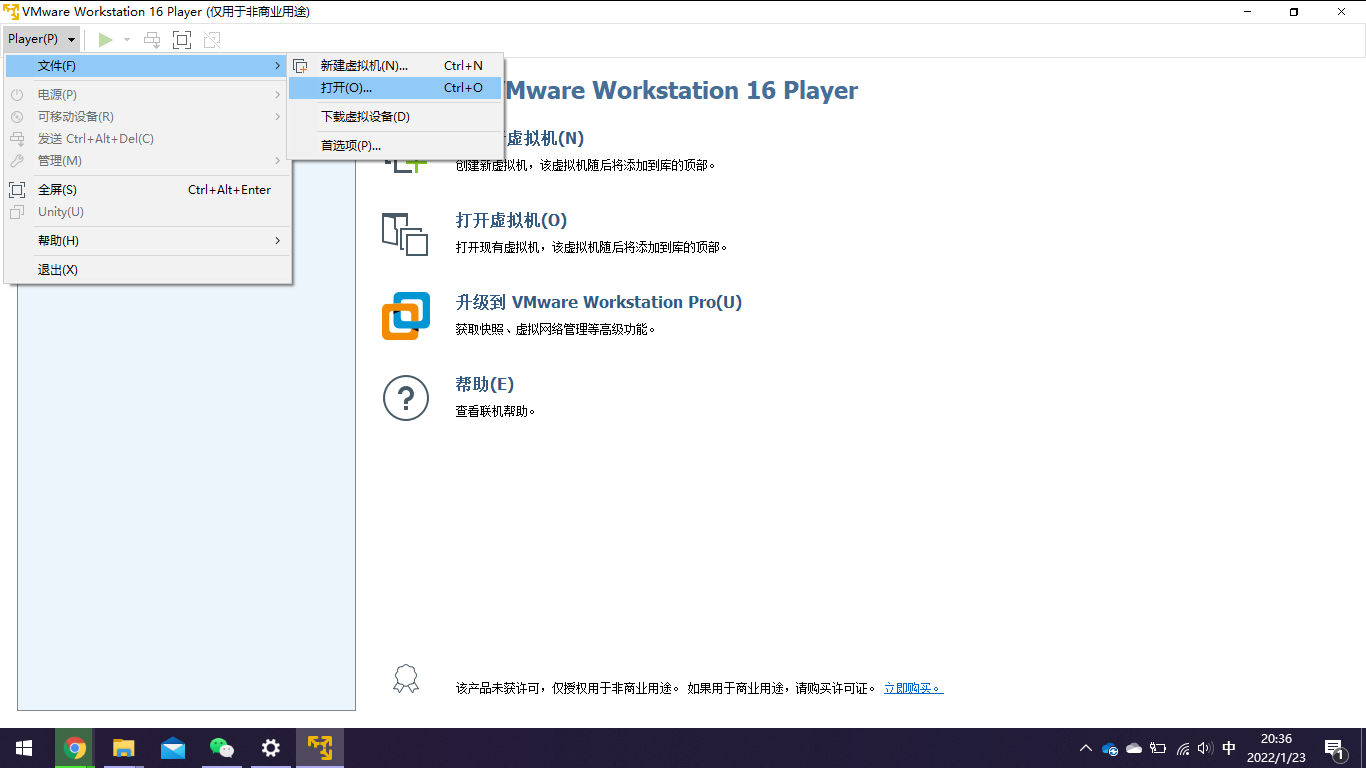

1.创建Ubuntu虚拟机

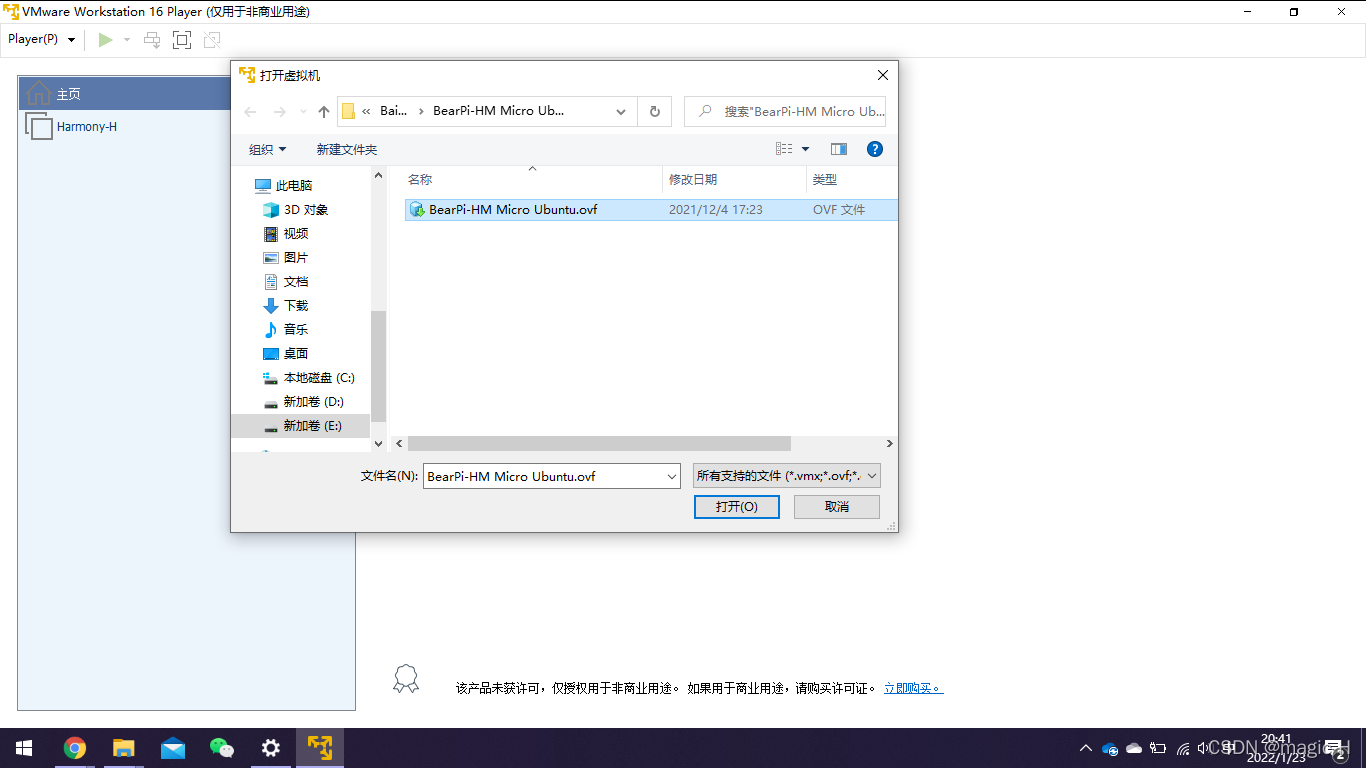

?选择BearPi-HM Micro Ubuntu.zip解压后的目录，选择.ovf为后缀的文件

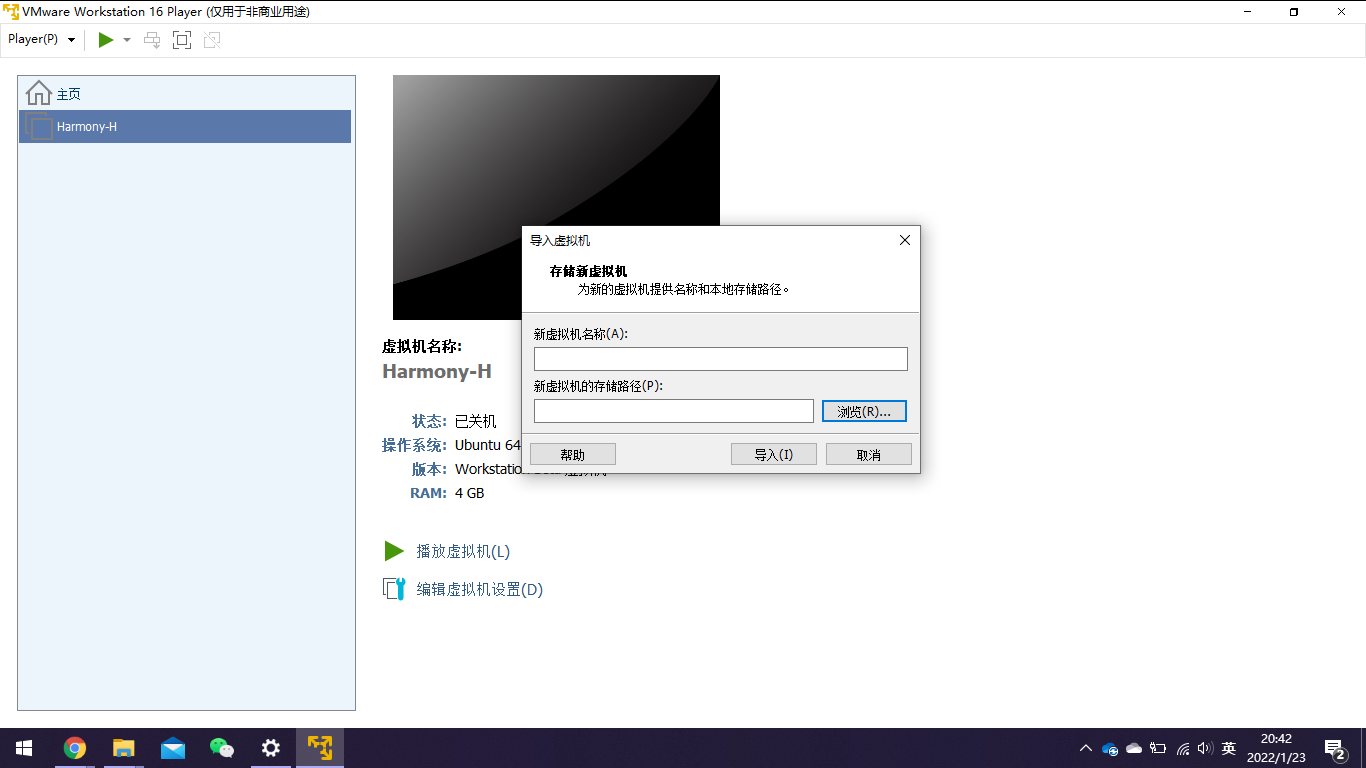

设置虚拟机的名称，以及选择安装位置（选择可用空间较大的）?

2.网络设置

检查虚拟机是否连上网络

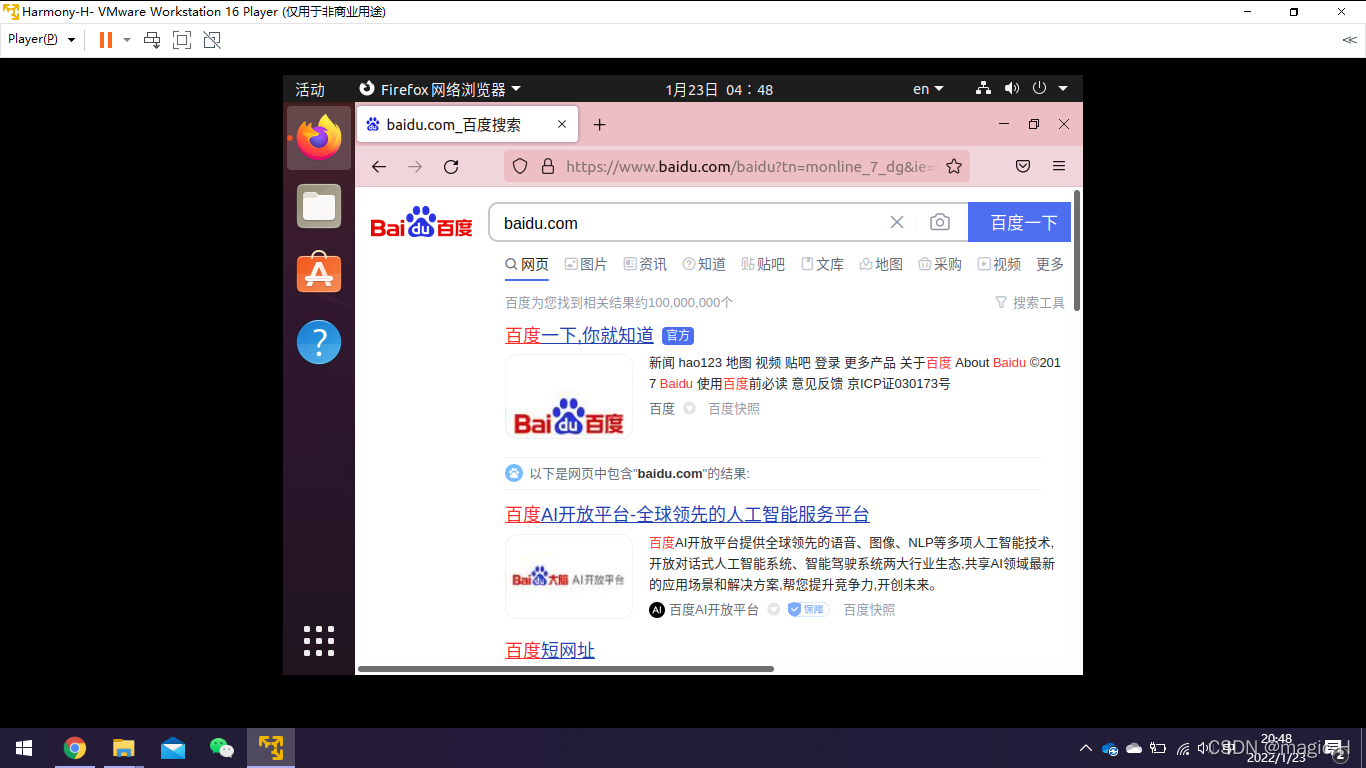

打开浏览器，地址栏随便输入地址（如baidu.com），看是否连上网

如果成功连接网络，网络设置这一步请忽略

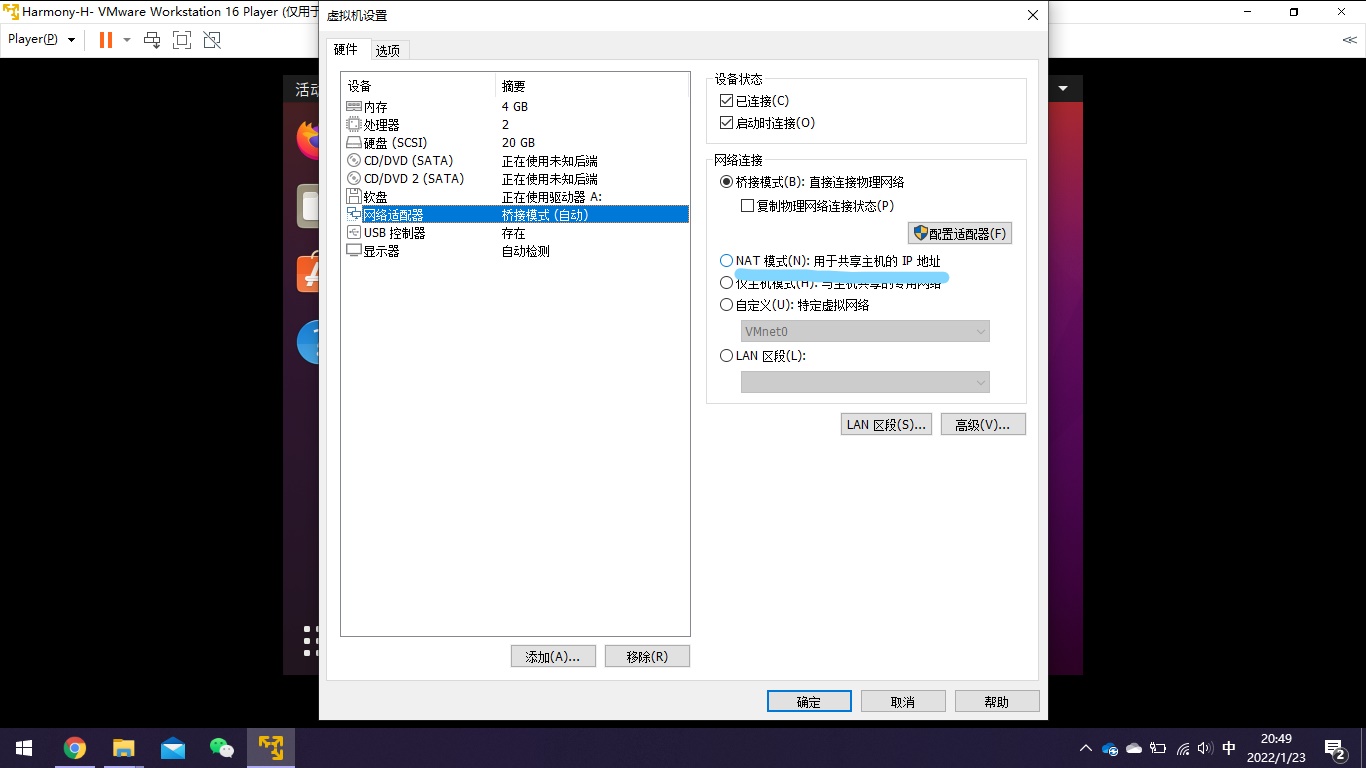

如果网页无法打开，请将桥接模式，设置为 NAT模式

?

?3.获取IP地址

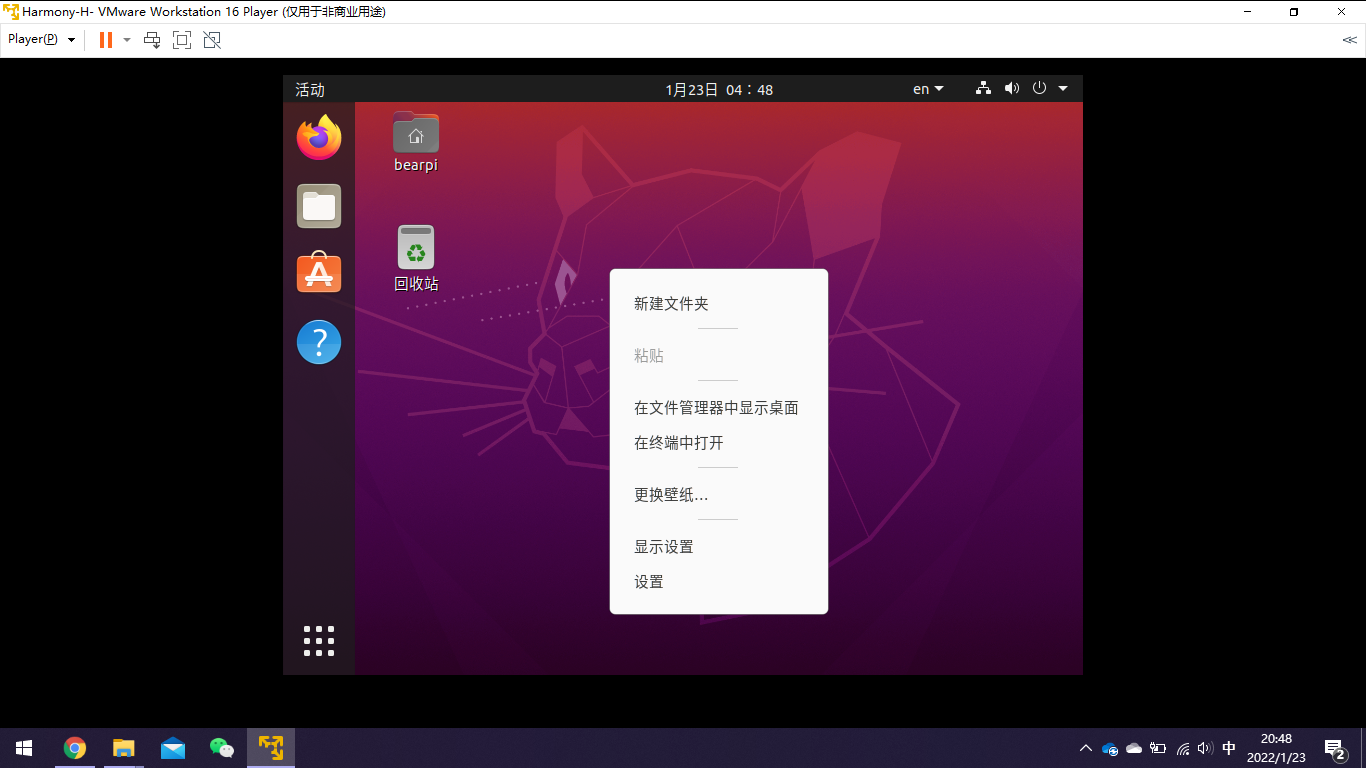

鼠标右键打开菜单栏，选择在终端中打开

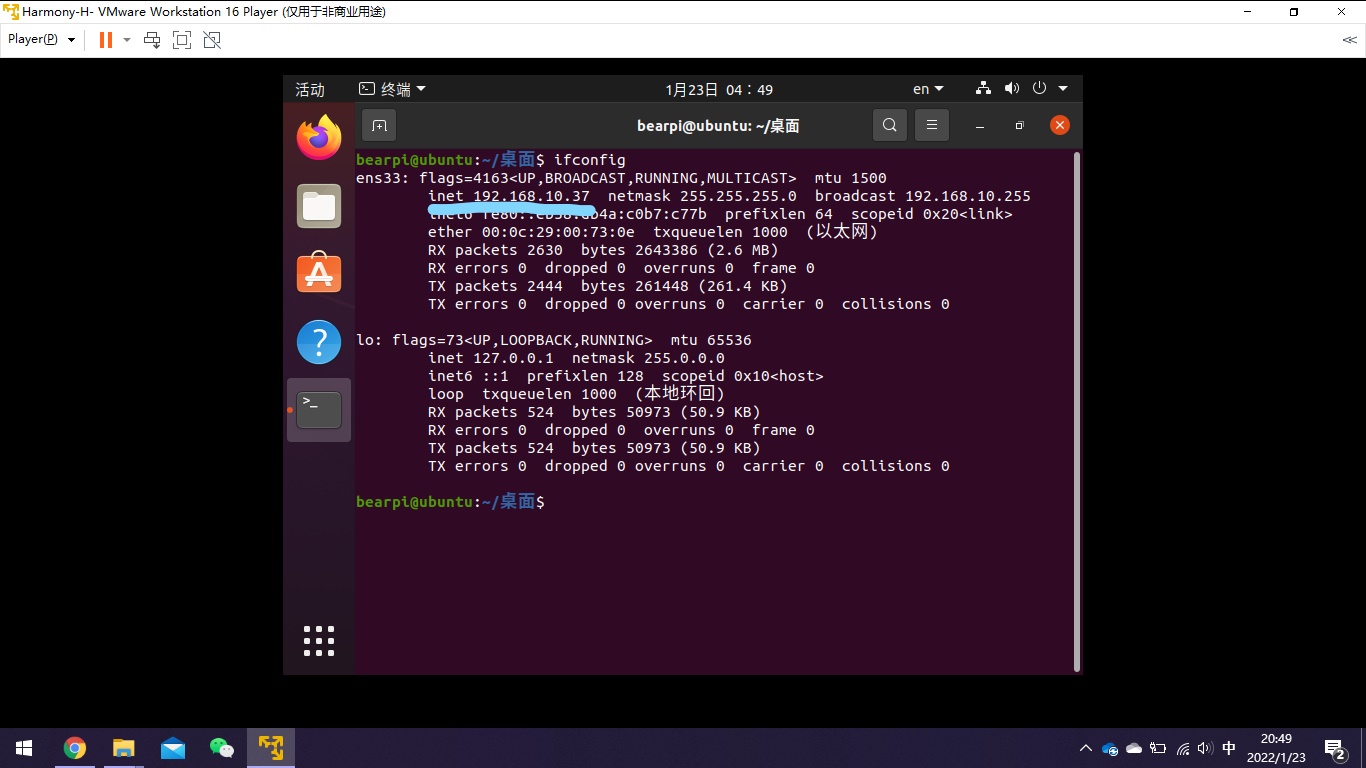

?在终端中输入ifconfig

?记住图中的IP地址，如果这一步出现问题，请回到上一步网络设置。

3.设置MobaXterm

（保持虚拟机后台运行）

1.添加SSH?

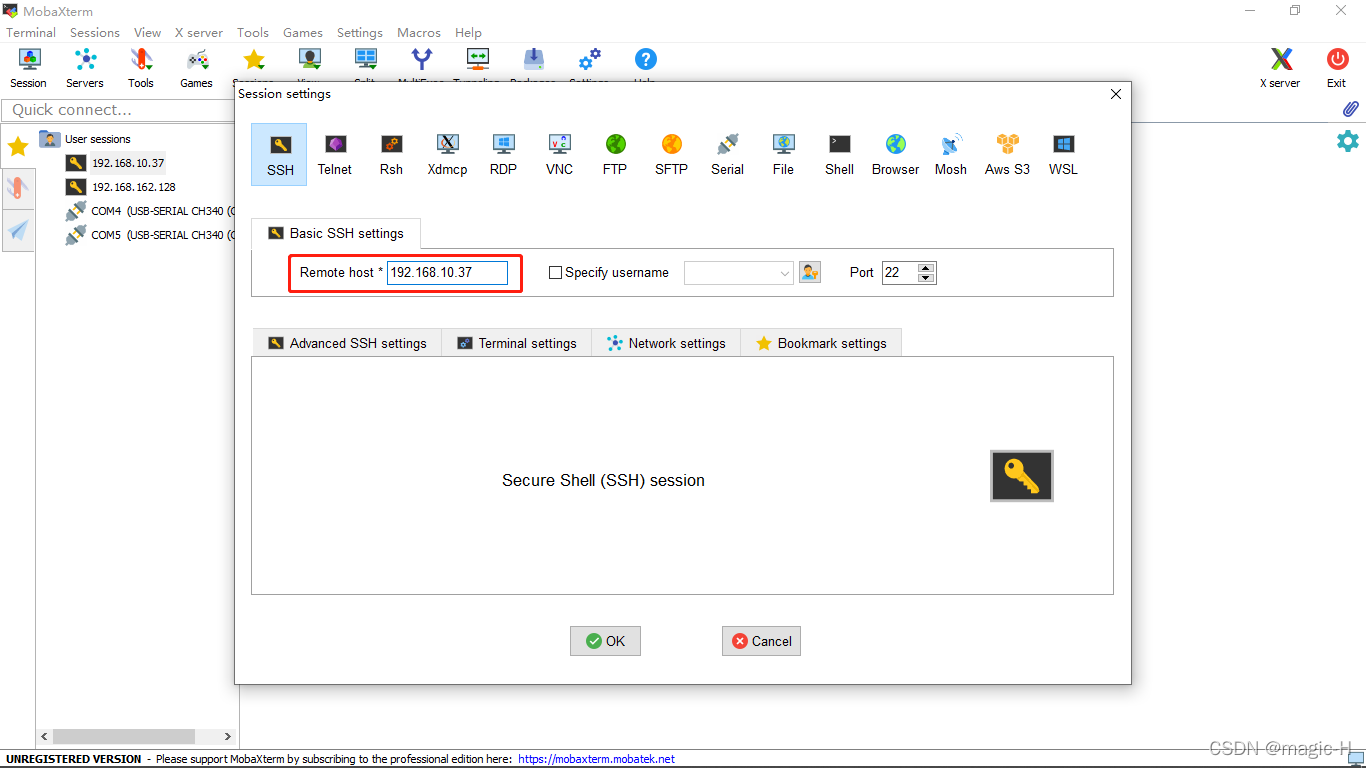

?这里输入我们获取到的IP地址，选择OK

?2.添加账号

在这一步中输入用户名 bearpi

?输入密码：bearpi，注意，输入密码的时候屏幕不会显示，输完之后点击回车

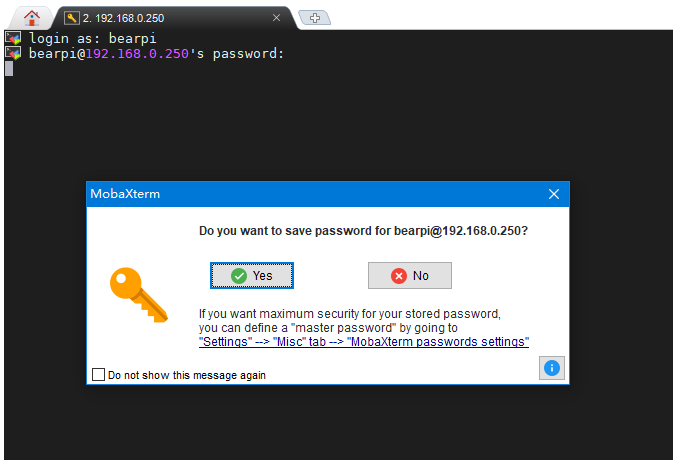

?在弹出的界面上，点击Yes保存账号信息，以免下次输入

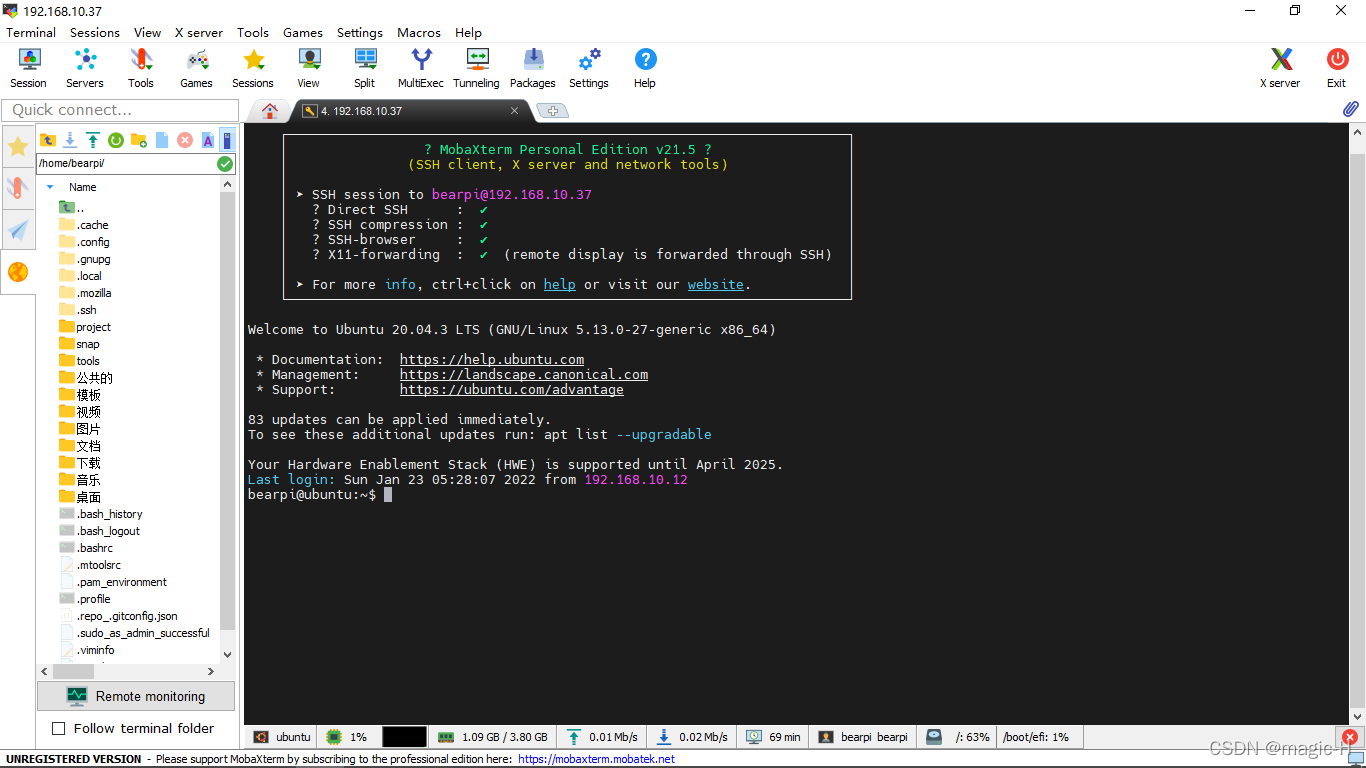

?MobaXterm配置完成

4.设置RailDrive

（保持虚拟机后台运行）

中文环境：

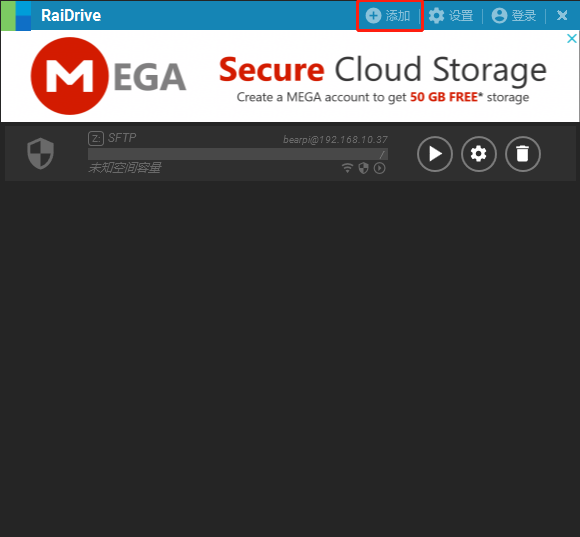

1.

?2.

3.

?

4.

?

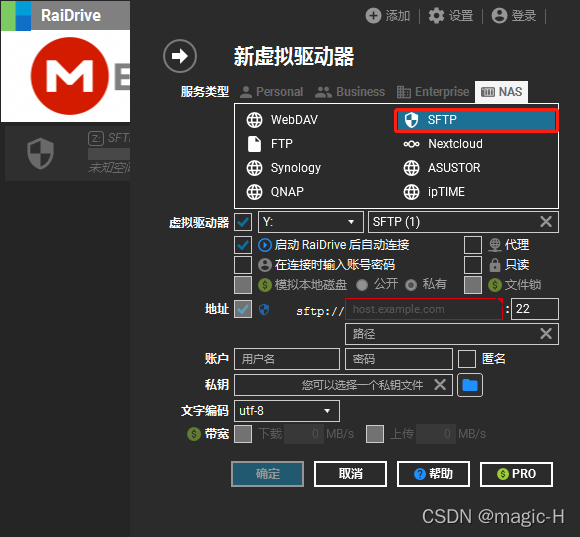

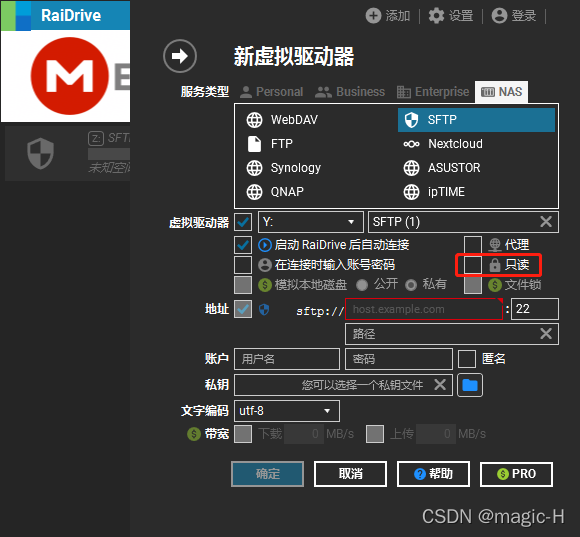

在红框中填入我们之前获取的IP地址

账户和密码均为bearpi

ps.如果只读被选上的话请取消，图中为正确选择?

?

5.编译固件

（保持虚拟机,MobaXterm,RailDrive后台运行）

打开MobaXterm，进入已经添加的SSH

1. 在MobaXterm中输入：

   cd /home/bearpi

   然后回车

2. 在MobaXterm中输入：

   mkdir project && cd project

   然后回车

3. 在MobaXterm中输入以下命令获取源码：

   git clone https://gitee.com/bearpi/bearpi-hm_micro_small.git

   然后回车，等待1-3分钟（根据不同网速）

1. 在MobaXterm中输入以下指令，进入源码根目录

   cd /home/bearpi/project/bearpi-hm_micro_small/

2. 在MobaXterm中输入:

   hb set

   再输入"."(点)

   .

   选择“bearpi-hm_micro”，然后回车



3. 在MobaXterm中输入：

   hb build -t notest --tee -f

   ?接下来需要等待较长时间。

4. 当编译完后，在Windows中可以直接查看到最终编译的固件，具体路径在：?\project\bearpi-hm_micro_small\out\bearpi_hm_micro\bearpi_hm_micro?其中有以下文件是后面烧录系统需要使用的。

   1. OHOS_Image.stm32：系统镜像文件

   2. rootfs_vfat.img：根文件系统

   3. userfs_vfat.img：用户文件系统

5. 在MobaXterm中执行以下三条指令将以上三个文件复制到applications/BearPi/BearPi-HM_Micro/tools/download_img/kernel/下，以便后续烧录系统使用

   1. cp out/bearpi_hm_micro/bearpi_hm_micro/OHOS_Image.stm32 applications/BearPi/BearPi-HM_Micro/tools/download_img/kernel/

      cp out/bearpi_hm_micro/bearpi_hm_micro/rootfs_vfat.img applications/BearPi/BearPi-HM_Micro/tools/download_img/kernel/

      cp out/bearpi_hm_micro/bearpi_hm_micro/userfs_vfat.img applications/BearPi/BearPi-HM_Micro/tools/download_img/kernel/

6.连接开发板?

1. 通过TypeC数据线，把电脑与BearPi-HM Micro连接。

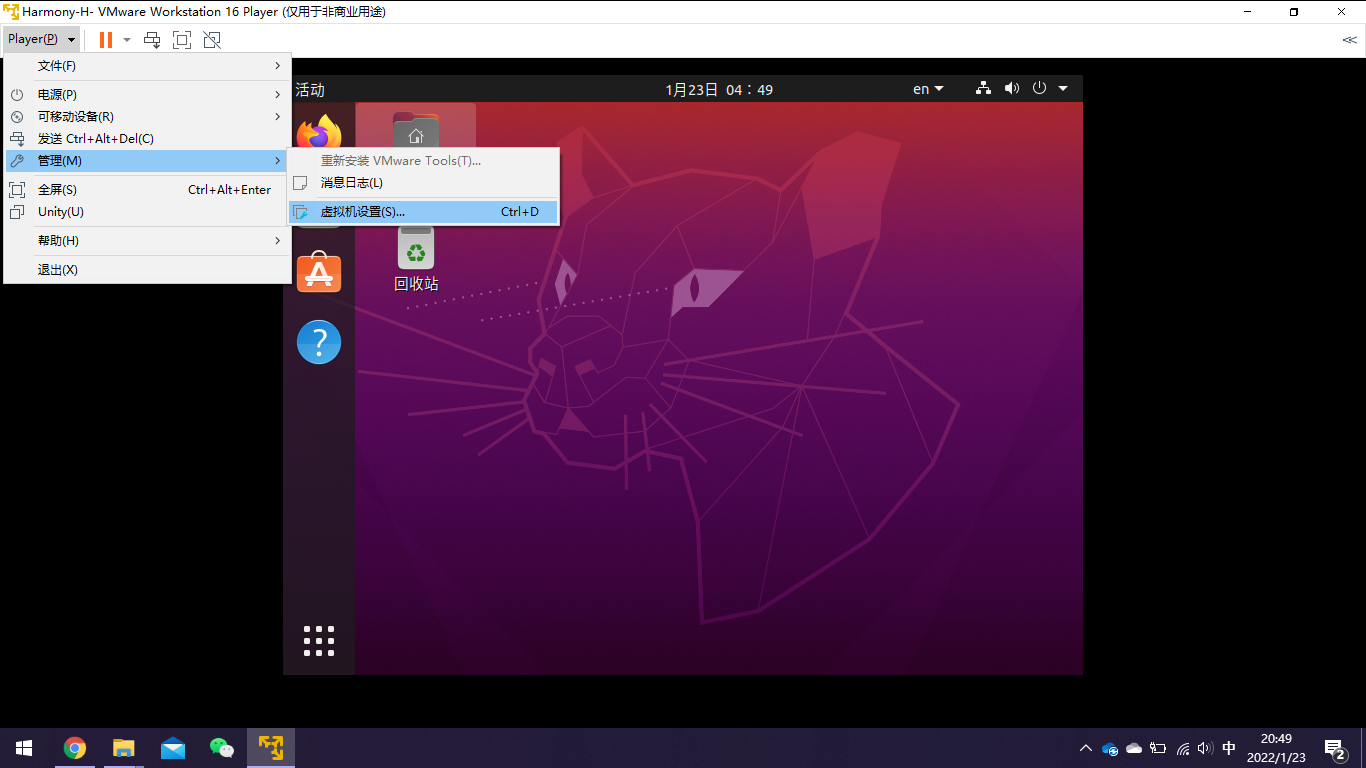

2. 关闭虚拟机捕获USB功能。（有很多开发者都是因为虚拟机捕获了USB设备，导致本机Windows电脑看不到串口）

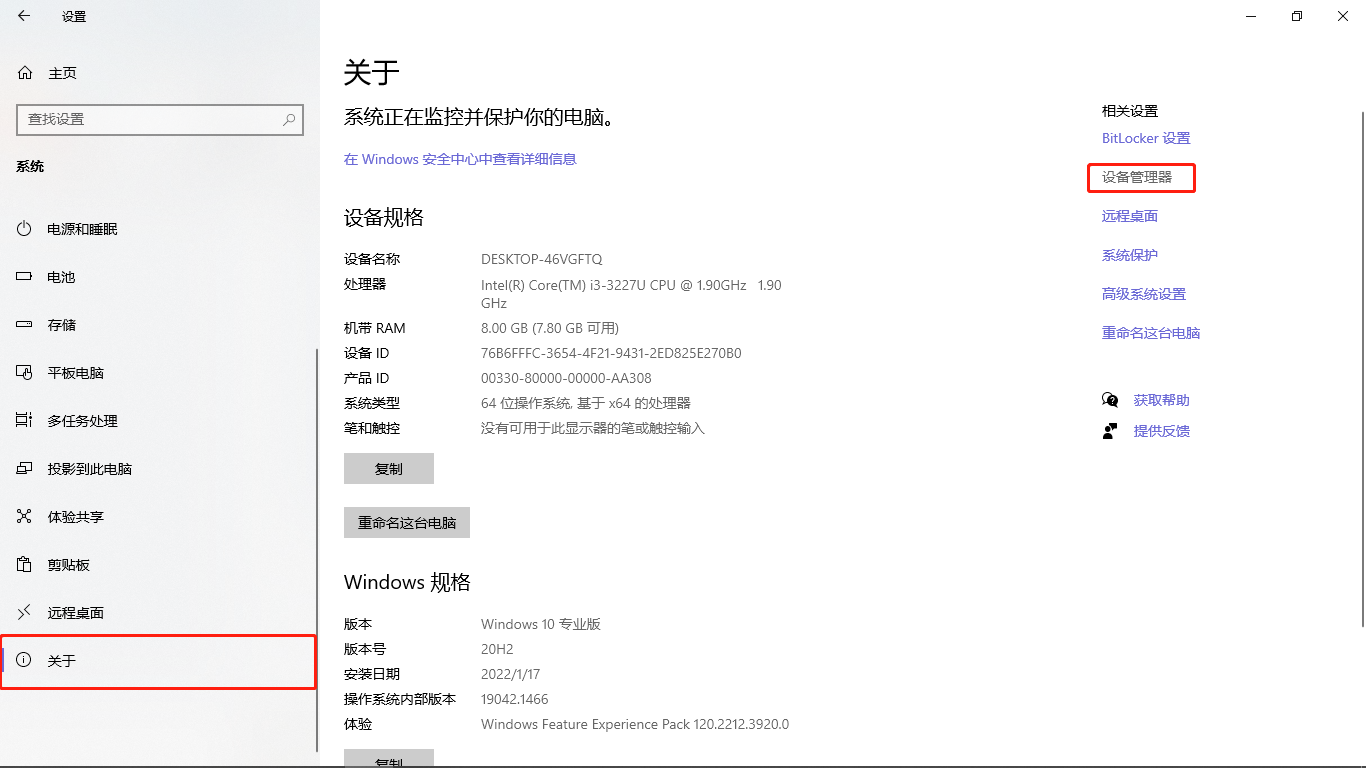

3. 查看开发板的串口

   ?

   ??

7.烧录镜像?

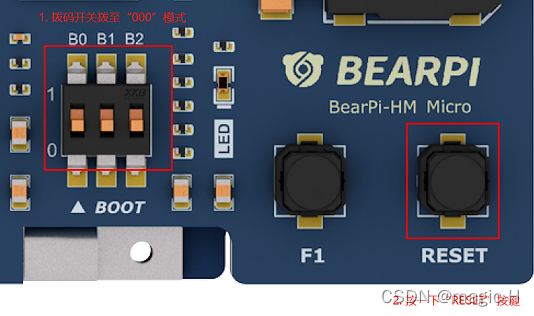

1.将开发板的拨码开关上拨到“000”烧录模式，并按一下开发板的RESET按键

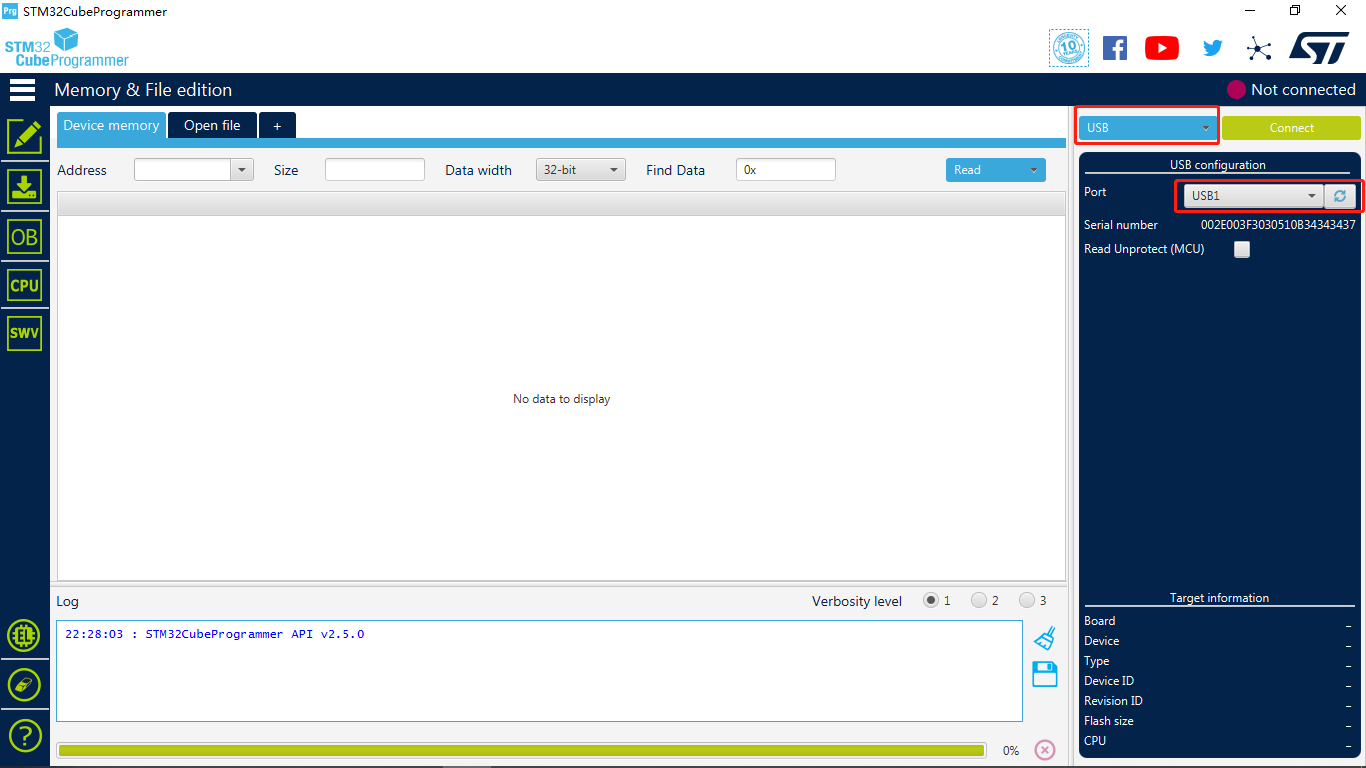

?2.在Windows打开STM32CubeProgrammer工具，选择“USB”烧录方式，再点击刷新按钮，然后点击"Connect"。

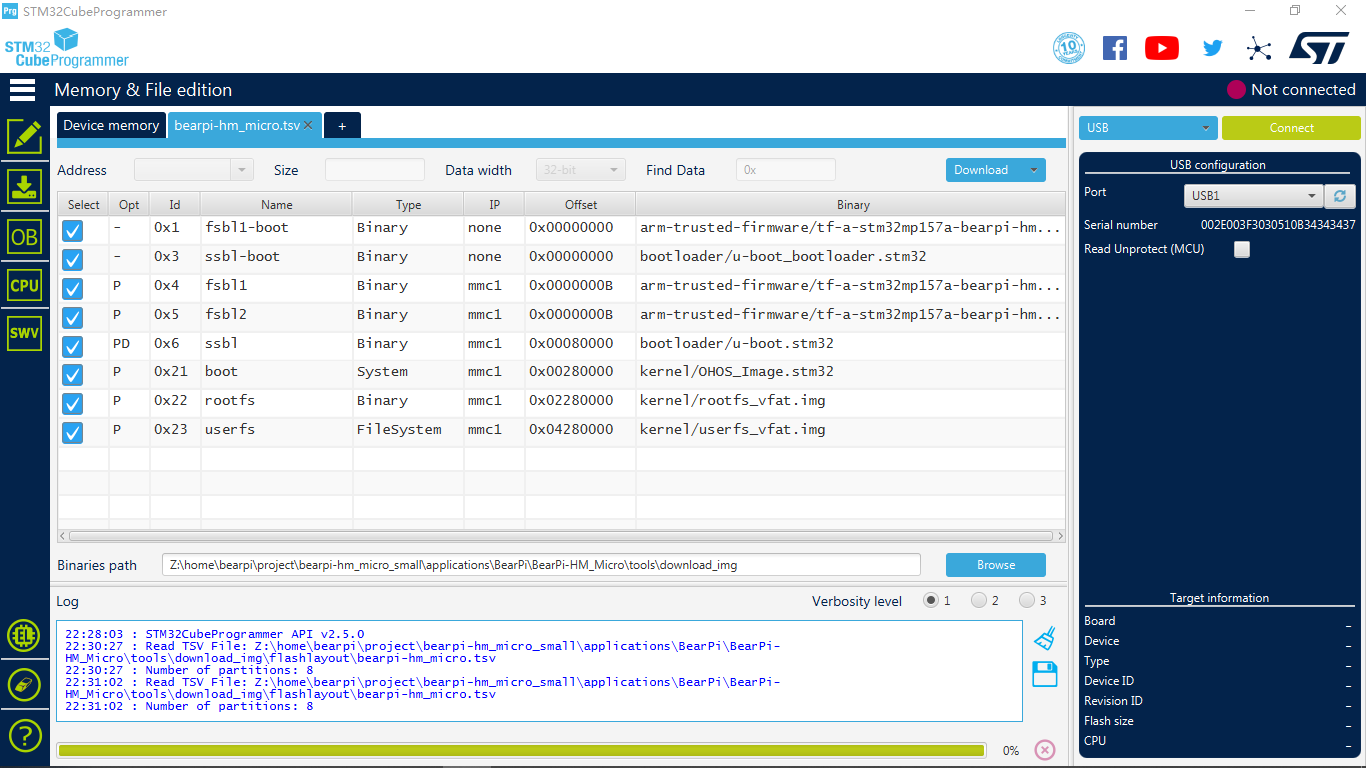

3.点击STM32CubeProgrammer工具的“+”按钮，然后选择烧录配置的tvs文件。（要保持RailDrive为打开状态）

一般路径为Z:\home\bearpi\project\bearpi-hm_micro_small\applications\BearPi\BearPi-HM_Micro\tools\download_img\flashlayout

?

4.点击Browse按钮，然后选择工程源码下的烧录镜像路径

一般路径为Z:\home\bearpi\project\bearpi-hm_micro_small\applications\BearPi\BearPi-HM_Micro\tools\download_img

（只需要修改盘符，我的是Z盘，可能会K，J盘，即Z:\home\bearpi\project\bearpi-hm_micro_small\applications\BearPi\BearPi-HM_Micro\tools\download_img）

?5.点击Download按钮启动镜像烧录，并等待烧录完毕。

8.启动开发板进入终端

1. 打开MobaXterm，

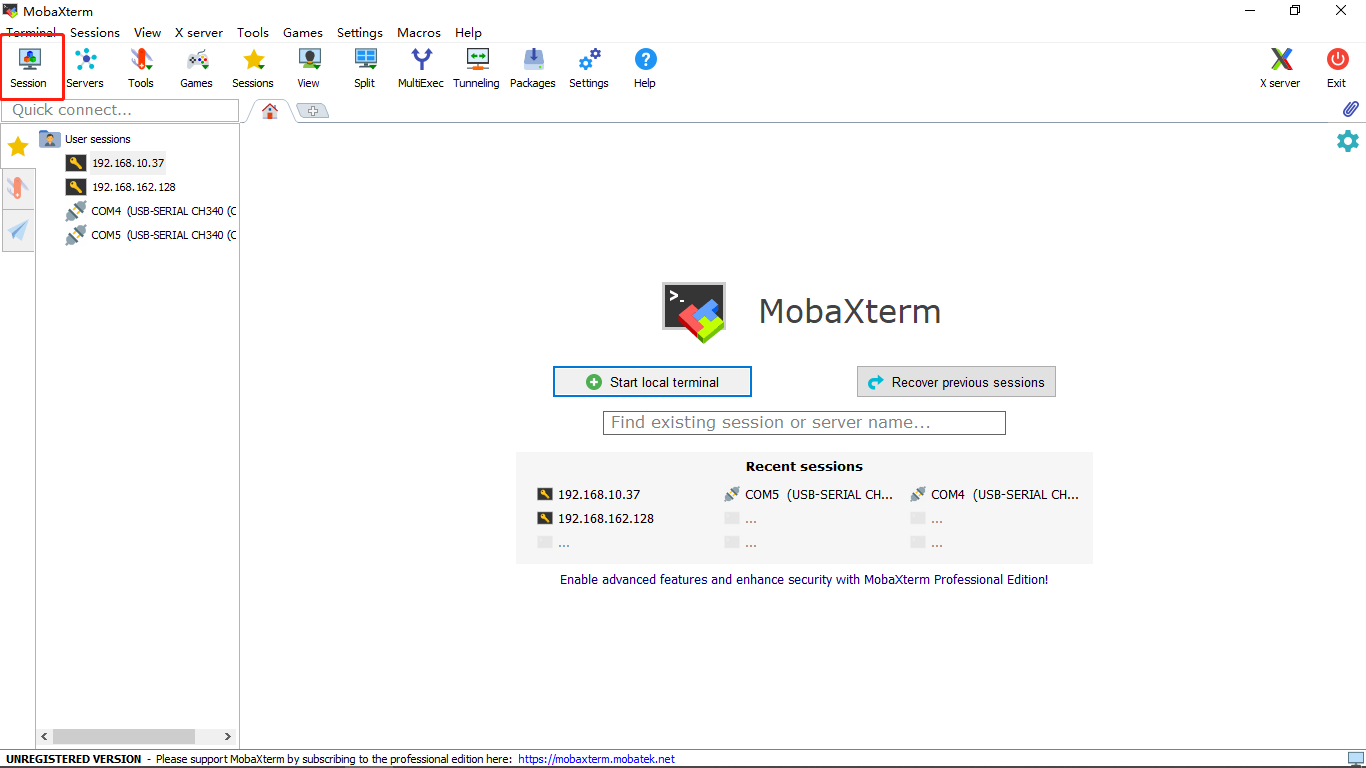

   1. 点击：Session、Serial按钮

   2. 设置Seral port为 设备COM号

   3. 设置Speed为?115200

   4. 点击OK



2. 将开发板的拨码开关拨至“010”emmc启动模式，并按一下开发板的“RESET”按钮复位开发板。



3. MobaXterm上打印出运行日志，等待启动日志运行结束，按键盘“回车”按键进入开发板shell终端，输入例如"ls"命令，可与开发板交互。



4. 开发板屏幕出现桌面及预安装的"setting"应用，点击"setting"应用可查看系统信息。



至此鸿蒙的开发环境已经搭建完毕

对于官方提供的文件 《鸿蒙Ubuntu18.4镜像OVF.zip》在我的电脑上建立虚拟机后并不能启用hb set功能，在换为《BearPi-HM Micro Ubuntu.zip》后则能正常使用，尚不知道什么缘故。

部分的图来源于applications/BearPi/BearPi-HM_Micro/docs/device-dev/BearPi-HM_Micro十分钟上手.md · 小熊派开源社区/BearPi-HM_Micro_small - Gitee.com
