[系统运维]【无标题】

一：实验拓扑
在这里插入图片描述
二：实验要求

1,AS1存在两个环回，一个地址为192.168.1.0/24该地址不能在任何协议中宣告
AS3中存在两个环回，一个地址为192.168-2.0/24该地址不能在任何协议中宣告，最终要求这两个环回可以互相通讯AS1的另一个环回为10.0.0.0/24,AS3的另一个环回11.0.0.0/24
2，整个As2的 Ip 地址为172.16.0.0/16，请合理划分
3, AS 间的骨干链路 IP 地址随意定制
4，使用 BGP 协议让整个网络所有设备的环回可以互相访问5，减少路由条目数量，避免环路出现
三：实验分析
1：使用OSPF进行各个相通
2：使用BGP进行通讯
3：手工聚合避免出现环路
[r2]ip route-static 172.16.0.0 21 NULL 0
[r2-bgp]network 172.16.0.0 21

[r7]ip route-static 172.16.0.0 21 NULL 0
[r7-bgp]network 172.16.0.0 21
4：建立隧道：
[r1]int t0/0/0
[r1-Tunnel0/0/0]ip add 99.0.0.1 24
[r1-Tunnel0/0/0]tunnel-protocol gre
[r1-Tunnel0/0/0]source 10.0.0.1
[r1-Tunnel0/0/0]destination 11.0.0.1
[r1]ip route-static 192.168.2.0 24 99.0.0.2

[r8]int t0/0/0
[r8-Tunnel0/0/0]ip add 99.0.0.2 24
[r8-Tunnel0/0/0]tunnel-protocol gre
[r8-Tunnel0/0/0]source 11.0.0.1
[r8-Tunnel0/0/0]destination 10.0.0.1
[r8]ip route-static 192.168.1.0 24 99.0.0.1

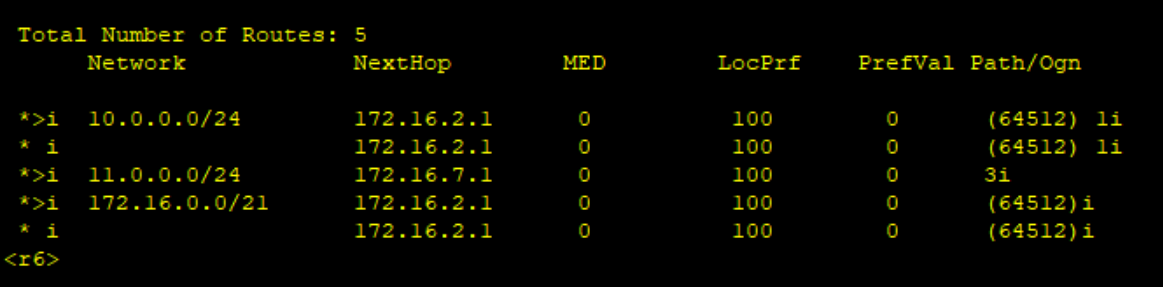

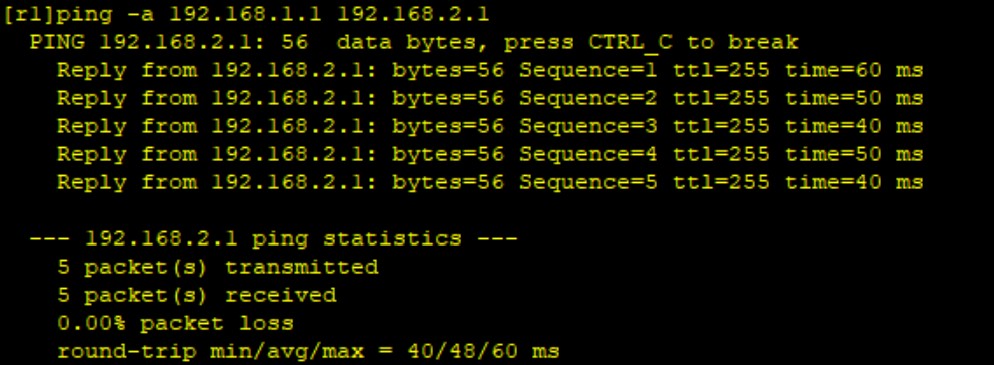

四：实验配置及解析
在这里插入图片描述
