1、集群类型

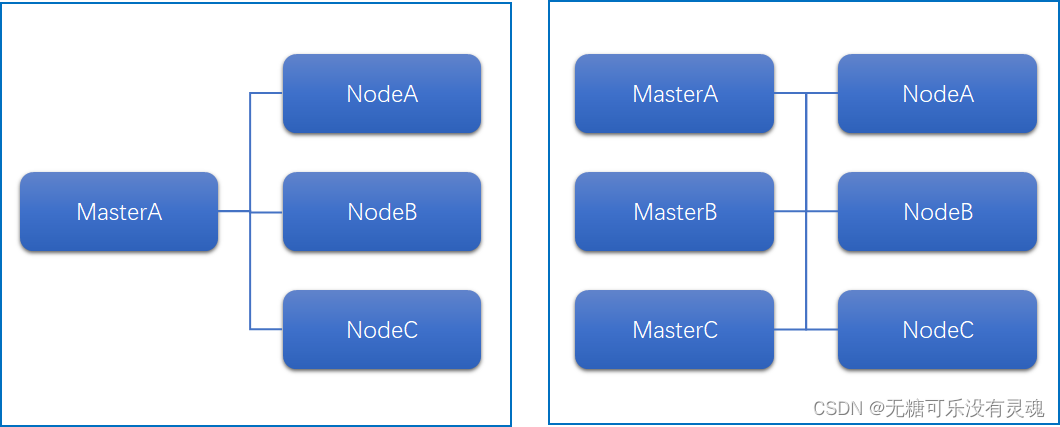

Kubernetes集群大体上分为两类：

• 一主多从：一台Master节点和多台Node节点，搭建简单，单机故障风险高，适合测试环境；
• 多主多从：多台Master节点和多台Node节点，搭建麻烦，安全性高，适合生产环境；


2、安装方式

Kubernetes有多种部署方式，目前主流的方式有：

• minikube：一个用户快速搭建单节点Kubernetes的工具；
• kubeadm：一个用于快速搭建Kubernetes集群的工具；
• 二进制包：从官网下载每个组件的二进制包，依次安装，此方式对于理解Kubernetes组件更具有效；

3、环境搭建

表格如下：IP地址、操作系统、配置参数根据需求而定，不限于表格内容

3.1 主机安装

本次环境需要搭建三台centos服务器（部署方式为一主二从），每台服务器中分布安装docker、kubeadm、kublet、kubectl程序；
系统安装配置如下：

• 操作系统硬件参数：CPU 2c、Mem 2G、磁盘 50G；
• 系统语言：English
• 软件选择：基础设施服务器
• 分区选择：自动分区（此处可以删除swap分区，后面可以通过命令删除，自选方式）
• 网络配置：三台服务器互相通信、可下载对应RPM即可

3.2 环境初始化

检查操作系统版本信息

#安装Kubernetes集群要求Centos版本要在7.5或以上
[root@master ~]# cat /etc/redhat-release
CentOS Linux release 7.6.1810 (Core)

配置主机名称解析

为了方便后面集群节点间的直接调用，配置主机名称解析，生产环境中推荐使用DNS解析服务器；

#主机名称解析配置
[root@master ~]# vim /etc/hosts
127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4
::1         localhost localhost.localdomain localhost6 localhost6.localdomain6
192.168.88.130 master.kubernetes
192.168.88.131 node1.kubernetes
192.168.88.132 node2.kubernetes
#将配置好的/etc/hosts传输到node1与node2
[root@master ~]# scp /etc/hosts root@192.168.88.131:/etc/hosts
root@192.168.88.131's password:
[root@master ~]# scp /etc/hosts root@192.168.88.132:/etc/hosts
root@192.168.88.132's password:

时间同步

Kubernetes要求集群中的节点时间必须一致，使用chronyd服务从网络同步时间；

#启动chronyd服务
[root@master ~]# systemctl start chronyd
#开机自启chronyd服务
[root@master ~]# systemctl enable chronyd
#查看时间
[root@master ~]# date
Fri Dec 10 17:14:32 CST 2021

禁用iptables和firewalld服务

Kubernetes在运行中会产生大量的防火墙规则，为了不让系统规则混淆，此处需要关闭，生产环境可以不关闭，防火墙策略必须配置准确；

#关闭firewalld服务
[root@localhost ~]# systemctl stop firewalld
[root@localhost ~]# systemctl disable firewalld
Removed symlink /etc/systemd/system/multi-user.target.wants/firewalld.service.
Removed symlink /etc/systemd/system/dbus-org.fedoraproject.FirewallD1.service.
#关闭iptables服务
[root@localhost ~]# systemctl stop iptables
[root@localhost ~]# systemctl disable iptables

禁用SELinux

#关闭后需要重启Linux系统让配置文件生效
[root@master ~]# setenforce 0 && sed -i 's/^SELINUX=.*/SELINUX=disabled/' /etc/selinux/config

禁用swap分区

swap分区指的是虚拟内存分区，它的作用是在物理内存使用完成之后，将磁盘空间虚拟成内存来使用，启用swap的设备会对系统的性能产生非常负面的影响，因此在Kubernetes中要求每个节点都要禁用swap分区，但是如果因为某些原因不能关闭，需要在集群安装过程中通过明确的参数配置进行说明；

#编辑文件，注释swap，需要重启Linux系统
[root@master ~]# vim /etc/fstab
#/dev/mapper/rhel-swap   swap                    swap    defaults        0 0

#查看swap分区是否被禁用
[root@master ~]# free -m
              total        used        free      shared  buff/cache   available
Mem:           1819         602         443          26         773         996
Swap:             0           0           0

修改Linux的内核参数

#添加网桥过滤和地址转发功能
[root@master ~]# vim /etc/sysctl.d/kubernetes.conf
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
net.ipv4.ip_forward = 1
#重新加载配置
[root@master ~]# sysctl -p
#加载网络过滤模块
[root@master ~]# modprobe br_netfilter

#查看网桥过滤模块是否加载成功
[root@master ~]# lsmod |grep br_netfilter
br_netfilter           22256  0
bridge                151336  1 br_netfilter

配置ipvs功能

#清理yum源，并本地缓存
[root@master ~]# yum clean all
[root@master ~]# yum makecache
#安装ipset和ipvsadm
[root@localhost ~]# yum install -y ipvsadmin ipset
#确认安装是否成功
[root@master ~]# rpm -qa ipvsadm ipset
ipset-7.1-1.el8.x86_64
ipvsadm-1.31-1.el8.x86_64
#添加需要加载的模块写入脚本
[root@localhost ~]# vim /etc/sysconfig/modules/ipvs.modules
#!/bin/bash
modprobe -- ip_vs
modprobe -- ip_vs_rr
modprobe -- ip_vs_wrr
modprobe -- ip_vs_sh
modprobe -- nf_conntrack_ipv4
#为脚本文件添加执行权限
[root@localhost ~]# chmod +x /etc/sysconfig/modules/ipvs.modules
[root@localhost ~]# ll $_
-rwxr-xr-x. 1 root root 124 Dec 10 17:32 /etc/sysconfig/modules/ipvs.modules
#执行脚本文件
[root@master ~]# /bin/bash /etc/sysconfig/modules/ipvs.modules
#查看对应模块是否加载成功
[root@localhost ~]# lsmod | grep -e ip_vs -e nf_conntrack_ipv4
ip_vs_sh               16384  0
ip_vs_wrr              16384  0
ip_vs_rr               16384  0
ip_vs                 172032  6 ip_vs_rr,ip_vs_sh,ip_vs_wrr
nf_defrag_ipv6         20480  1 ip_vs
nf_conntrack_ipv4      16384  12
nf_defrag_ipv4         16384  1 nf_conntrack_ipv4
nf_conntrack          155648  8 xt_conntrack,nf_conntrack_ipv4,nf_nat,ipt_MASQUERADE,nf_nat_ipv4,xt_nat,nf_conntrack_netlink,ip_vs
libcrc32c              16384  4 nf_conntrack,nf_nat,xfs,ip_vs

系统重启

[root@localhost ~]# reboot -f

3.3 安装Docker服务

切换镜像源

[root@master ~]# wget https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo -O /etc/yum.repos.d/docker-ce.repo
--2021-12-11 08:57:11--  https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
Resolving mirrors.aliyun.com (mirrors.aliyun.com)... 222.35.67.242, 222.35.67.244, 222.35.67.248, ...
Connecting to mirrors.aliyun.com (mirrors.aliyun.com)|222.35.67.242|:443... connected.
HTTP request sent, awaiting response... 200 OK
Length: 2081 (2.0K) [application/octet-stream]
Saving to: ‘/etc/yum.repos.d/docker-ce.repo’

100%[=============================================================>] 2,081       --.-K/s   in 0s

2021-12-11 08:57:11 (462 MB/s) - ‘/etc/yum.repos.d/docker-ce.repo’ saved [2081/2081]

安装Docker服务（离线安装）

点击跳转查看 Docker服务的在线与离线安装

#查看可以安装的docker服务版本
[root@master ~]# yum list docker-ce --showduplicates | sort -r
#安装最新版本docker服务
[root@master ~]# yum install -y docker-ce
#确认安装docker服务RPM包
[root@master ~]# rpm -qa docker-ce
docker-ce-20.10.11-3.el7.x86_64

添加docker配置文件

Docker默认情况下使用的Cgroup Driver为cgroupfs，而Kubernetes推荐使用systemd代替cgroupfs

[root@master ~]# mkdir /etc/docker
#配置docker配置文件
[root@master ~]# vim /etc/docker/daemon.json
[root@master ~]# cat $_
{
    "exec-opts" : ["native.cgroupdriver=systemd"],
    "registry-mirrors" : ["https://kn0t2bca.mirror.aliyuncs.com"]
}
#重新加载配置文件，重启docker服务，设置开机自启
[root@master ~]# systemctl daemon-reload
[root@master ~]# systemctl restart docker
[root@master ~]# systemctl enable docker

查看Docker服务版本

[root@master ~]# docker version
Client: Docker Engine - Community
 Version:           20.10.11

3.4 安装Kubernetes组件

配置国内Kubernetes镜像源，国外源下载较慢，推荐使用国内源

[root@master ~]# vim /etc/yum.repos.d/kubernetes.repo
[root@master ~]# cat $_
[kubernetes]
name=kubernetes
baseurl=http://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
enable=1
gpgcheck=0
repo_gpgcheck=0
gpgkey=http://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg
       http://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg

安装kubeadm、kubelet、kubectl服务

[root@master ~]# yum install -y kubeadm kubectl kubelet
#确认已安装服务RPM包
[root@master ~]# rpm -qa kubeadm kubectl kubelet
kubeadm-1.23.0-0.x86_64
kubelet-1.23.0-0.x86_64
kubectl-1.23.0-0.x86_64

配置kubelet的cgroup

[root@master ~]# vim /etc/sysconfig/kubelet
[root@master ~]# cat $_
KUBELET_EXTRA_ARGS="--cgroup-driver=systemd"
KUBE_PROXY_MODE="ipvs"

设置kubelet服务开机自启

#kubelet服务即为K8S服务
[root@master ~]# systemctl enable kubelet

3.5 准备集群镜像

在安装Kubernetes集群之前，需要准备好集群需要的镜像，可以通过下面命令查看所需镜像；

[root@master ~]# kubeadm config images list
k8s.gcr.io/kube-apiserver:v1.23.0
k8s.gcr.io/kube-controller-manager:v1.23.0
k8s.gcr.io/kube-scheduler:v1.23.0
k8s.gcr.io/kube-proxy:v1.23.0
k8s.gcr.io/pause:3.6
k8s.gcr.io/etcd:3.5.1-0
k8s.gcr.io/coredns/coredns:v1.8.6

下载镜像，此镜像在Kubernetes的仓库中，此处由于网络原因，切换使用阿里云镜像，配置脚本文件进行下载

[root@master ~]# vim ./imagePull.sh
[root@master ~]# cat $_
#定义所需下载的K8S镜像版本
images=(
    kube-apiserver:v1.23.0
    kube-controller-manager:v1.23.0
    kube-scheduler:v1.23.0
    kube-proxy:v1.23.0
    pause:3.6
    etcd:3.5.1-0
    coredns:v1.8.6
)

for imageName in ${images[@]} ; do
    #拉取阿里云K8S镜像
    docker pull registry.cn-hangzhou.aliyuncs.com/google_containers/$imageName
    #修改镜像名称为K8S官方名称，由于阿里云镜像名称不是官方设置名称，因此必须修改
    docker tag registry.cn-hangzhou.aliyuncs.com/google_containers/$imageName k8s.gcr.io/$imageName
    #修改完成后删除原来本阿里云镜像
    docker rmi registry.cn-hangzhou.aliyuncs.com/google_containers/$imageName
done

#脚本添加执行权限后并执行
[root@master ~]# chmod a+x imagePull.sh
[root@master ~]# ./imagePull.sh

#将脚本传输至node1、node2节点并执行
[root@master ~]# scp ./imagePull.sh root@192.168.88.131:/root/imagePull.sh
root@192.168.88.131's password:
[root@master ~]# scp ./imagePull.sh root@192.168.88.132:/root/imagePull.sh
root@192.168.88.132's password:
[root@node1 ~]# ./imagePull.sh
[root@node2 ~]# ./imagePull.sh

#由于阿里云镜像名称不对应，需要单独修改coredns镜像名称（建议所有均修改，镜像保持一致）
[root@master ~]# docker tag k8s.gcr.io/coredns:1.8.6 k8s.gcr.io/coredns/coredns:v1.8.6
#删除原有镜像
[root@master ~]# docker rmi k8s.gcr.io/coredns:1.8.6
Untagged: k8s.gcr.io/coredns:1.8.6

[root@master ~]# docker images k8s.gcr.io/coredns
REPOSITORY           TAG       IMAGE ID       CREATED        SIZE
k8s.gcr.io/coredns   1.8.6     a4ca41631cc7   2 months ago   46.8MB
[root@master ~]# docker images k8s.gcr.io/coredns/coredns
REPOSITORY                   TAG       IMAGE ID       CREATED        SIZE
k8s.gcr.io/coredns/coredns   v1.8.6    a4ca41631cc7   2 months ago   46.8MB

为防止内网镜像下载故障问题，已将所需镜像上传至百度网盘，请自行下载，放入对应目录进行镜像导入即可使用；

#镜像存放路径此处为/root/
[root@master ~]# docker load -i cni_v3.17.1.tar controller-manager_v1.23.0.tar coredns_v1.8.6.tar  etcd_3.5.1-0.tar flannel_v0.12.0-amd64.tar kube-apiserver_v1.23.0.tar kube-proxy_v1.23.0.tar kube-scheduler_v1.23.0.tar node_v3.17.1.tar pause_3.6.tar pod2daemon-flexvol_v3.17.1.tar

#此处为导入镜像数量，正常链接下载不含有网络插件calico与flannel镜像（注意镜像名称）
[root@master k8s_images]# docker images
REPOSITORY                           TAG             IMAGE ID       CREATED         SIZE
k8s.gcr.io/kube-apiserver            v1.23.0         e6bf5ddd4098   5 days ago      135MB
k8s.gcr.io/kube-controller-manager   v1.23.0         37c6aeb3663b   5 days ago      125MB
k8s.gcr.io/kube-proxy                v1.23.0         e03484a90585   5 days ago      112MB
k8s.gcr.io/kube-scheduler            v1.23.0         56c5af1d00b5   5 days ago      53.5MB
k8s.gcr.io/etcd                      3.5.1-0         25f8c7f3da61   5 weeks ago     293MB
k8s.gcr.io/coredns/coredns           v1.8.6          a4ca41631cc7   2 months ago    46.8MB
k8s.gcr.io/pause                     3.6             6270bb605e12   3 months ago    683kB
calico/pod2daemon-flexvol            v3.17.1         819d15844f0c   12 months ago   21.7MB
calico/cni                           v3.17.1         64e5dfd8d597   12 months ago   128MB
calico/node                          v3.17.1         183b53858d7d   12 months ago   165MB
quay.io/coreos/flannel               v0.12.0-amd64   4e9f801d2217   21 months ago   52.8MB

查看已经下载的镜像

[root@master ~]# docker images
REPOSITORY                           TAG       IMAGE ID       CREATED        SIZE
k8s.gcr.io/kube-apiserver            v1.23.0   e6bf5ddd4098   4 days ago     135MB
k8s.gcr.io/kube-proxy                v1.23.0   e03484a90585   4 days ago     112MB
k8s.gcr.io/kube-controller-manager   v1.23.0   37c6aeb3663b   4 days ago     125MB
k8s.gcr.io/kube-scheduler            v1.23.0   56c5af1d00b5   4 days ago     53.5MB
k8s.gcr.io/etcd                      3.5.1-0   25f8c7f3da61   5 weeks ago    293MB
k8s.gcr.io/coredns/coredns           v1.8.6    a4ca41631cc7   2 months ago   46.8MB
k8s.gcr.io/pause                     3.6       6270bb605e12   3 months ago   683kB

3.6 集群初始化

创建集群，只需要在master节点上执行

#查看kubeadm版本信息
[root@master k8s_images]# rpm -qa kubeadm
kubeadm-1.23.0-0.x86_64

[root@master ~]# kubeadm init --kubernetes-version=v1.23.0 --pod-network-cidr=10.244.0.0/16 --service-cidr=10.96.0.0/12 --apiserver-advertise-address=192.168.88.130
#命令参数解释
[root@master ~]# kubeadm init \
--kubernetes-version=v1.23.0 \                      /kubeadm版本；
--pod-network-cidr=10.244.0.0/16 \                  /Pod网络；
--service-cidr=10.96.0.0/12 \                       /Service网络；
--apiserver-advertise-address=192.168.88.130        /注意修改Master主节点IP地址；

执行结果提示安装成功即可

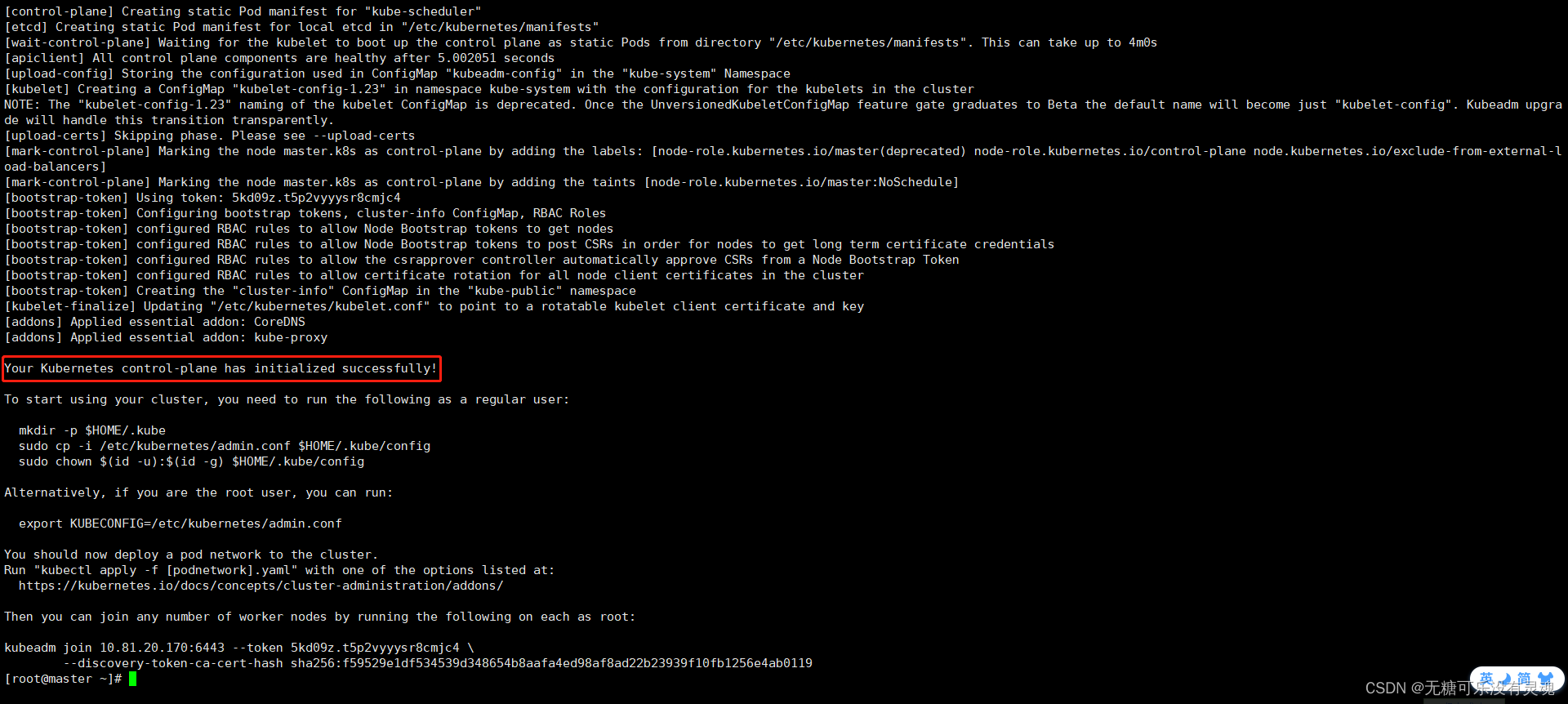

Your Kubernetes control-plane has initialized successfully!

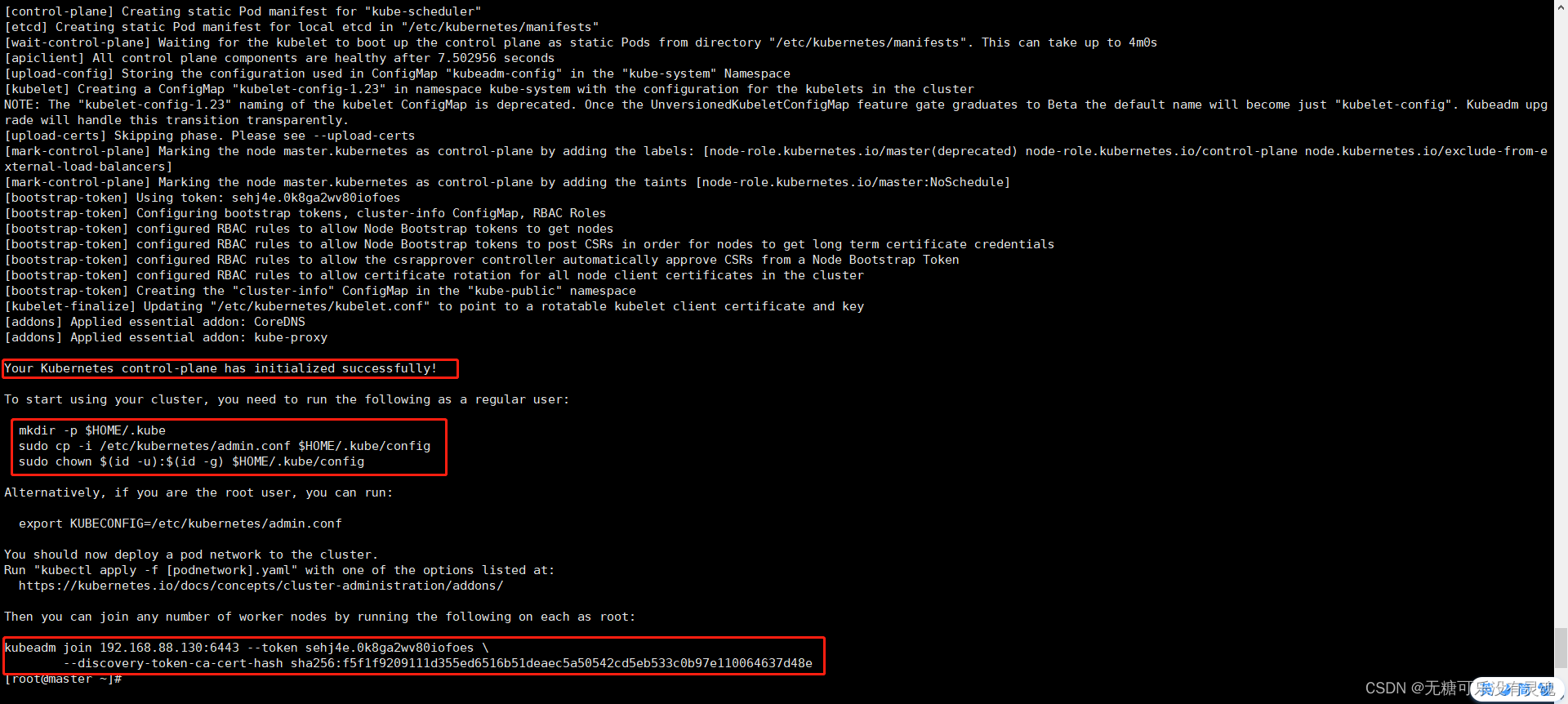

Master创建集群成功图示如下，界面会提示创建必要文件与Node加入Master配置所需命令，直接复制即可

创建必要文件（必须执行）

[root@master ~]#   mkdir -p $HOME/.kube
[root@master ~]#   sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
[root@master ~]#   sudo chown $(id -u):$(id -g) $HOME/.kube/config

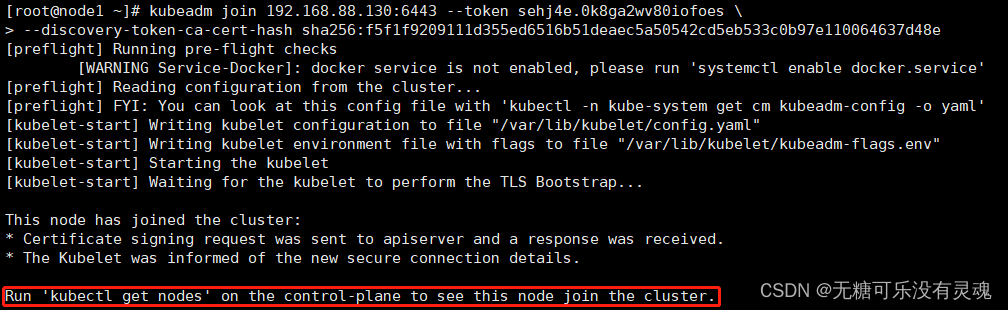

配置节点node1、node2加入master

[root@node1 ~]# kubeadm join 192.168.88.130:6443 --token sehj4e.0k8ga2wv80iofoes \
 --discovery-token-ca-cert-hash sha256:f5f1f9209111d355ed6516b51deaec5a50542cd5eb533c0b97e110064637d48e

[root@node2 ~]# kubeadm join 192.168.88.130:6443 --token sehj4e.0k8ga2wv80iofoes \
 --discovery-token-ca-cert-hash sha256:f5f1f9209111d355ed6516b51deaec5a50542cd5eb533c0b97e110064637d48e

节点加入Master图示如下

查看节点是否添加成功，状态此时为NotReady的原因是网络插件尚未安装

[root@master ~]# kubectl get nodes
NAME                STATUS     ROLES                  AGE    VERSION
master.kubernetes   NotReady   control-plane,master   8m6s   v1.23.0
node1.kubernetes    NotReady   <none>                 44s    v1.23.0
node2.kubernetes    NotReady   <none>                 43s    v1.23.0

Master创建失败解决办法

若是初始化环境不干净，Master集群会产生报错，重新执行命令无法正常运行，按照如下方法重新清理环境

重置kubeadm

[root@master ~]# kubeadm reset

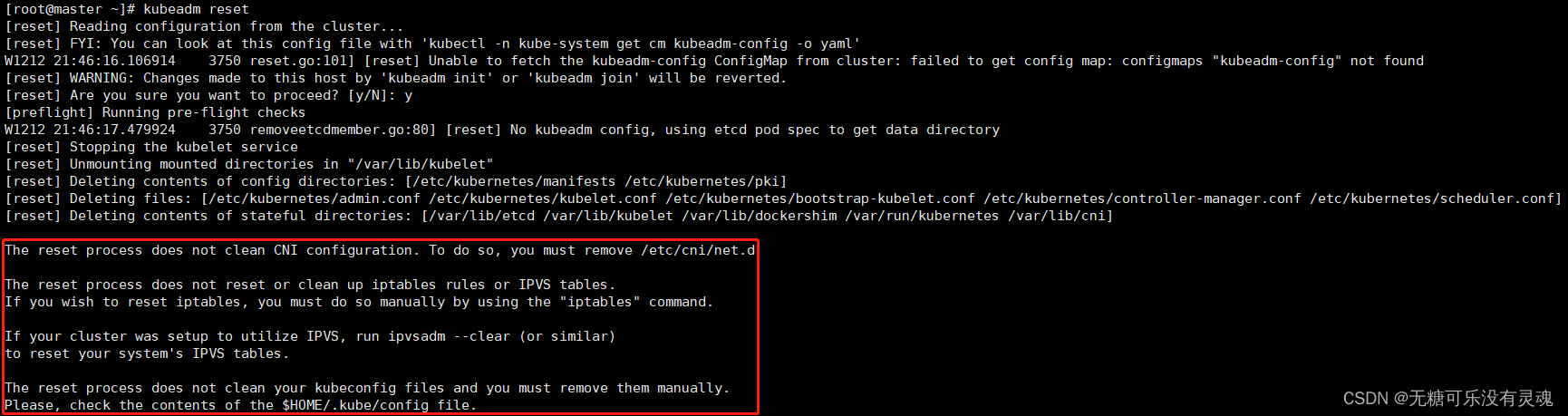

图示如下，重置完成后，需要清理部分文件；

[root@master ~]# rm -rf /etc/cni/net.d
[root@master ~]# rm -rf $HOME/.kube/config
[root@master ~]# rm -rf /etc/kubernetes/

清理完成后重新执行kubeadm安装

[root@master ~]# kubeadm init --kubernetes-version=v1.23.0 --pod-network-cidr=10.244.0.0/16 --service-cidr=10.96.0.0/12 --apiserver-advertise-address=192.168.88.130

图示如下：

3.7 安装网络插件

点击此处跳转复制calico.yaml源码

#kubernetes master没有与本机绑定，集群初始化的时候没有绑定，此时设置在本机的环境变量即可解决问题
[root@master ~]# kubectl apply -f /tmp/k8s_images/calico.yaml
The connection to the server localhost:8080 was refused - did you specify the right host or port?

#解决方法
[root@master ~]# ll /etc/kubernetes/admin.conf
-rw------- 1 root root 5640 Dec 12 21:47 /etc/kubernetes/admin.conf
[root@master ~]# echo "export KUBECONFIG=/etc/kubernetes/admin.conf" >> /etc/profile
[root@master ~]# source /etc/profile

#应用calico.yaml文件
[root@master ~]# kubectl apply -f calico.yaml

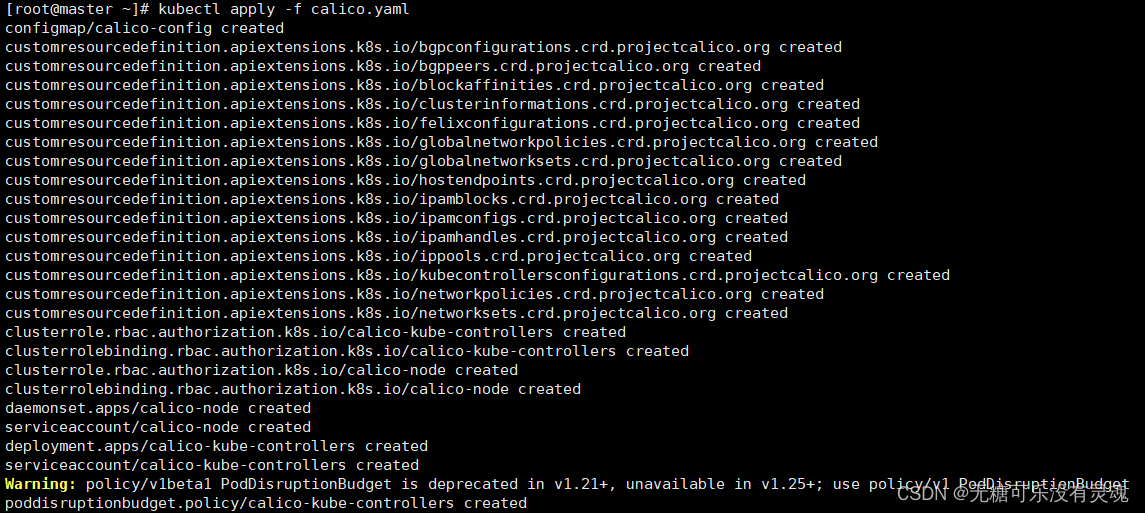

图示如下：

验证网络插件calico.yaml是否启动成功

#基础查看
[root@master ~]# kubectl get nodes
#查看详细信息
[root@master ~]# kubectl get nodes -owide
NAME                STATUS   ROLES                  AGE   VERSION   INTERNAL-IP      EXTERNAL-IP   OS-IMAGE                KERNEL-VERSION          CONTAINER-RUNTIME
master.kubernetes   Ready    control-plane,master   64m   v1.23.0   192.168.88.130   <none>        CentOS Linux 7 (Core)   3.10.0-957.el7.x86_64   docker://20.10.11
node1.kubernetes    Ready    <none>                 57m   v1.23.0   192.168.88.131   <none>        CentOS Linux 7 (Core)   3.10.0-957.el7.x86_64   docker://20.10.11
node2.kubernetes    Ready    <none>                 57m   v1.23.0   192.168.88.132   <none>        CentOS Linux 7 (Core)   3.10.0-957.el7.x86_64   docker://20.10.11

3.8 集群部署服务验证

#部署Nginx
[root@master ~]# kubectl create deployment nginx --image=nginx:1.14-alpine
deployment.apps/nginx created
#暴露80端口
[root@master ~]# kubectl expose deployment nginx --port=80 --type=NodePort
service/nginx exposed
#查看Pod
[root@master ~]# kubectl get pods
NAME                     READY   STATUS    RESTARTS   AGE
nginx-7cbb8cd5d8-xfkmk   1/1     Running   0          36s
#查看Services
[root@master ~]# kubectl get svc
NAME         TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)        AGE
kubernetes   ClusterIP   10.96.0.1       <none>        443/TCP        61m
nginx        NodePort    10.110.188.49   <none>        80:32681/TCP   14s

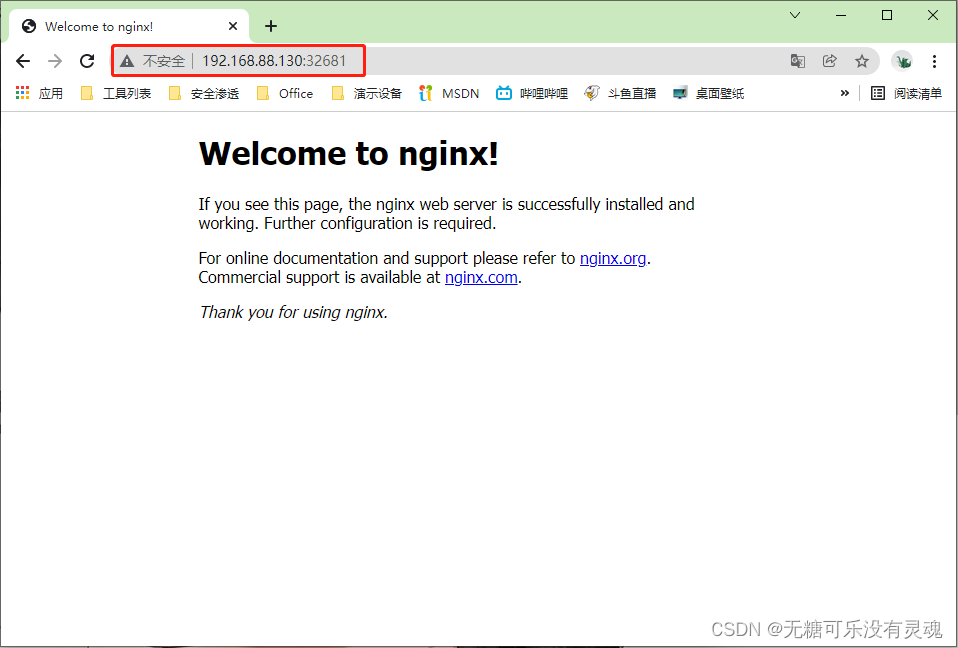

验证Nginx网页是否正常

4、命令介绍

kubectl为Kubernetes基础配置命令，以下为常见操作解析；

[root@master ~]# kubectl --help
kubectl controls the Kubernetes cluster manager.

 Find more information at:
https://kubernetes.io/docs/reference/kubectl/overview/

Basic Commands (Beginner):			/基本命令 初级
  create        Create a resource from a file or from stdin 		/创建资源
  expose        Take a replication controller, service, deployment or pod and expose it as a new Kubernetes service		/暴露服务
  run           Run a particular image on the cluster			/运行
  set           Set specific features on objects				/设置

Basic Commands (Intermediate):		/基本命令 中级
  explain       Get documentation for a resource
  get           Display one or many resources
  edit          Edit a resource on the server
  delete        Delete resources by file names, stdin, resources and names, or by resources and label selector

Deploy Commands:			/部署命令
  rollout       Manage the rollout of a resource
  scale         Set a new size for a deployment, replica set, or replication controller
  autoscale     Auto-scale a deployment, replica set, stateful set, or replication controller

Cluster Management Commands:			/集群管理命令
  certificate   Modify certificate resources.
  cluster-info  Display cluster information
  top           Display resource (CPU/memory) usage
  cordon        Mark node as unschedulable
  uncordon      Mark node as schedulable
  drain         Drain node in preparation for maintenance
  taint         Update the taints on one or more nodes

Troubleshooting and Debugging Commands:		/故障处理和调试命令
  describe      Show details of a specific resource or group of resources
  logs          Print the logs for a container in a pod
  attach        Attach to a running container
  exec          Execute a command in a container
  port-forward  Forward one or more local ports to a pod
  proxy         Run a proxy to the Kubernetes API server
  cp            Copy files and directories to and from containers
  auth          Inspect authorization
  debug         Create debugging sessions for troubleshooting workloads and
nodes

Advanced Commands:			/前沿命令
  diff          Diff the live version against a would-be applied version
  apply         Apply a configuration to a resource by file name or stdin
  patch         Update fields of a resource
  replace       Replace a resource by file name or stdin
  wait          Experimental: Wait for a specific condition on one or many resources
  kustomize     Build a kustomization target from a directory or URL.

Settings Commands:			/设置命令
  label         Update the labels on a resource
  annotate      Update the annotations on a resource
  completion    Output shell completion code for the specified shell (bash, zsh or fish)

Other Commands:				/其他命令
  alpha         Commands for features in alpha
  api-resources Print the supported API resources on the server
  api-versions  Print the supported API versions on the server, in the form of "group/version"
  config        Modify kubeconfig files
  plugin        Provides utilities for interacting with plugins
  version       Print the client and server version information

Usage:
  kubectl [flags] [options]

Use "kubectl <command> --help" for more information about a given command.
Use "kubectl options" for a list of global command-line options (applies to all
commands).
