[系统运维]VRRP协议

**VRRP：**虚拟路由冗余协议(Virtual Router Redundancy Protocol，简称 VRRP)是由 IETF 提出的解决局域网中配置静态网关出现单点失效现象的路由协议。

网络中部署 VRRP 负载分担时，多台设备同时承担业务，每个虚拟设备都包括一个 Master 设备和若干个 Backup 设备。如果为了接入备份需要同时部署冗余链路，则需要部署 MSTP 消除网络中的环路，保证流量的负载分担。

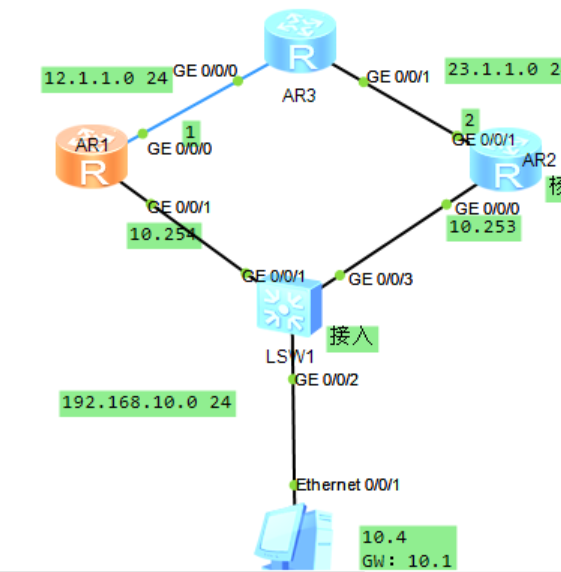

在这里插入图片描述
基础配置：R1 、R2 ip，接入层无需配置，用户网关10.1。

vrrp配置：

R1：
int g0/0/0（下联用户的接口）
   vrrp  vid virtual-ip 192.168.10.1  创建虚拟组，并指定虚拟IP地址，该虚拟地址作为用户网关。

R2：
int g0/0/1
  vrrp vrid  virtual 192.168.10.1
  vrrp vrid  priority 105  将优先级改为105作为主路由器，优先级默认为100.

查看vrrp配置：dis  vrrp  brief

int g0/0/0
     vrrp  vrid   1 track  interface g0/0/0  （此配置AR路由器不支持,使用router）
   跟踪上联接口 g/0/0/1的状态，当发现g/0/0/1的口down是自动将优先级减少10，以让出maste位置

配置密码：（防止用户私自接入路由器）
 int  g0/0/0
     vrrp  vrid  1 authentication-mode  simple  plain  123  配置认证简单明文密码123

工作原理：核心路由器会每隔一段时间（约2秒）发送一个特定的vrrp报文，如果一段时间没有收到对方发来的vrrp报文，被认为设备出现故障，此时backup会自动切换成master。
