Linux-oled096驱动硬件分析

常用寻址方式

• 页寻址
• 水平寻址
• 垂直寻址

页寻址方式代码分析

void oled_set_pos(u8 x, u8 y)
{
    oled_write_byte(OLED_CMD, 0xb0 + y);
    oled_write_byte(OLED_CMD, ((x & 0xf0) >> 4) | 0x10);
    oled_write_byte(OLED_CMD, x & 0x0f);
}

• 第一行代码


oled_write_byte(OLED_CMD, 0xb0 + y);
//

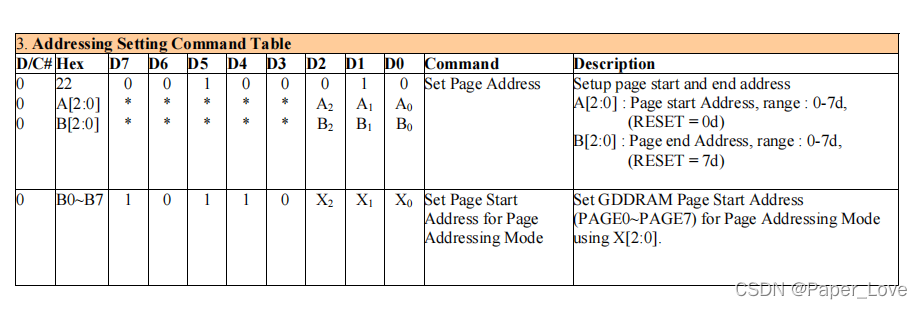

第一行代码设置页寻址方式页起始地址，从表格中可以看出，需要输入命令0，需要输入数据(10000 x2 x1 x0)=0xb0+x[2:0]。
0xb0+y(最终确定是PAGE0~PAGE7)。

• 第二行代码


oled_write_byte(OLED_CMD, ((x & 0xf0) >> 4) | 0x10);
//
第二行代码设置高列起始地址，从表格中可以看出，需要输入命令0，需要输入数据(0001 x3 x2 x1 x0)=0x10。
将x & 0xf0 获取高四位数据，再将高四位数据右移，最后与上0x10，得到高列起始地址。

• 第三行代码


oled_write_byte(OLED_CMD, x & 0x0f);
//
第三行代码设置低列起始地址，从表格中可以看出，需要输入命令0，需要输入数据(0000 x3 x2 x1 x0)。
将x & 0x0f获取低四位数据，得到低列起始地址。

显示代码分析

//
以下代码是基于16*8字号字符编写的显示函数
共需写入16字节数据,1字节8位(16*8)
void oled_showchar(u8 x, u8 y, u8 chr)
{
    u8 c = 0, i = 0;
    //得到当前字符偏移量
    c = chr - ' ';
	//超出范围，另起一页显示
    if (x > Max_Column - 1)
    {
        //另起一行
        x = 0;
        //显示到下两页
        y = y + 2;
    }
    //设置坐标
    oled_set_pos(x, y);
    //依次写入每个字节
    for (i = 0; i < 8; i++)
    {
        //前8字节数据
        oled_write_byte(OLED_DATA, asc2_1608[c * 16 + i]);
    }
    //设置坐标(页数加1)，其实是下一页起始位置
    oled_set_pos(x, y + 1);
    for (i = 0; i < 8; i++)
    {
        //后8字节数据
        oled_write_byte(OLED_DATA, asc2_1608[c * 16 + i + 8]);
    }
}
