一、容器间内部通信

bridge 模式

host 模式

自定义网络

Container 模式

None 模式

?二、跨主机通信

Docker 默认的网络环境下 , 单台主机上的 Docker 容器可以通过 docker0 网桥直接通信 , 而不同主机上的 Docker 容器之间只能通过在主机上做端口映射进行通信。

这种端口映射方式对很多集群应用来说极不方便。

如果能让 Docker 容器之间直接使用自己的 IP 地址进行通信 , 会解决很多问题。

按实现原理可分别直接路由方式、桥接方式 ( 如 pipework) 、 Overlay 隧道方式 ( 如 flannel 、 ovs+gre) 等。

直接路由

Flannel

Flannel 实质上是一种覆盖网络 (overlay network), 即表示运行在一个网上的网 ( 应用层网络 ), 并不依靠 ip 地址来传递消息 , 而是采用一种映射机制, 把 ip 地址和 identifiers 做映射来资源定位。

也就是将 TCP 数据包装在另一种网络包里面进行路由转发和通信 ,

目前已经支持 UDP 、 VxLAN 、 AWS VPC 和 GCE 路由等数据转发方式

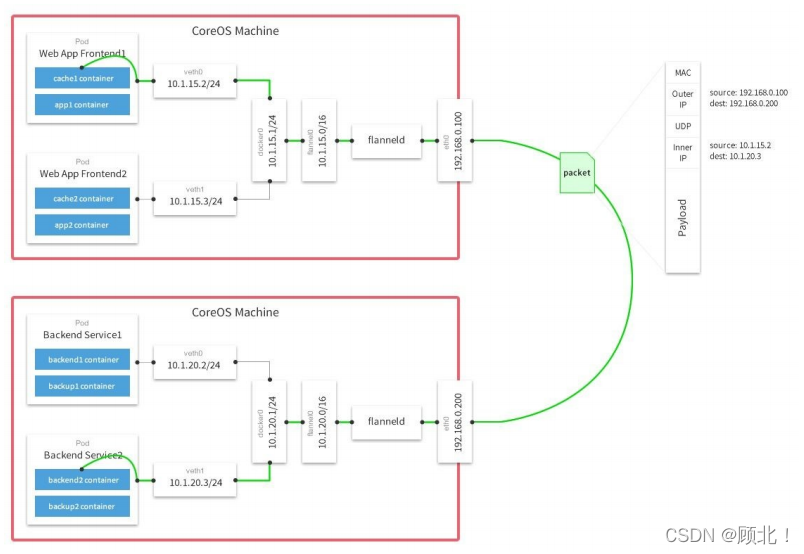

Flannel 实现的容器的跨主机通信通过如下过程实现 :

每个主机上安装并运行 etcd 和 flannel ；

在 etcd 中规划配置所有主机的 docker0 子网范围；

每个主机上的 flannel 根据 etcd 中的配置 , 为本主机的 docker0 分配子网 , 保证所有主机上的 docker0 网段不重复 , 并将结果 ( 即本主机上的 docker0 子网信息和本主机 IP 的对应关系 ) 存入

etcd 库中 , 这样 etcd 库中就保存了所有主机上的 docker 子网信息和本主机 IP 的对应关系；

当需要与其他主机上的容器进行通信时 , 查找 etcd 数据库 , 找到目的容器的子网所对应的 outip( 目的宿主机的 IP) ；

将原始数据包封装在 VXLAN 或 UDP 数据包中 ,IP 层以 outip 为目的 IP 进行封装；

由于目的 IP 是宿主机 IP, 因此路由是可达的；

VXLAN 或 UDP 数据包到达目的宿主机解封装 , 解出原始数据包 , 最终到达目的容器。

Flannel特点?

1. 使集群中的不同 Node 主机创建的 Docker 容器都具有全集群唯一的虚拟 IP 地址。

2. 建立一个覆盖网络 (overlay network), 通过这个覆盖网络 , 将数据包原封不动的传递到目标容器。覆盖网络是建立在另一个网络之上并由其基础设施支持的虚拟网络。覆盖网络通过将

一个分组封装在另一个分组内来将网络服务与底层基础设施分离。在将封装的数据包转发到端点后 , 将其解封装。

3. 创建一个新的虚拟网卡 flannel0 接收 docker 网桥的数据 , 通过维护路由表 , 对接收到的数据进行封包和转发 (vxlan) 。

4. etcd 保证了所有 node 上 flanned 所看到的配置是一致的。同时每个 node 上的 flanned 监听 etcd 上的数据变化 , 实时感知集群中 node 的变化。

三、环境搭建

1、检查docker与etcd安装与配置

主机 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ip(根据自己机器变化) ? ? ? ? ? ? ? ? ? ? ? ? 环境要求
Centos7? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?192.168.181.110? ? ? ? ? ? ? ? ? ? ? ? ? ? ?etcd,docker,flannel ? ?
CentOS7 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 192.168.181.120? ? ? ? ? ? ? ? ? ? ? ? ? ? ?etcd,docker,flannel
?

docker安装与配置

etcd安装与集群搭建

查看两部主机是否拥有👆：systemctl status docker ——》systemctl status etcd

?

?

检测两台主机是否在集群内(两边都要测试)：etcdctl member list

?2、ETCD版本问题

ETCD3.4版本中,ETCDCTL_API=3和etcd --enable-v2=false成为了默认配置
flannel操作etcd使用的是v2的API,而kubernetes操作etcd使用的v3的API。

为了兼容flannel,将默认开启v2版本,故配置文件中还要设置（两台主机都要操作）:

vi /etc/profile ? ? ? ?——》编辑文件

?export ETCDCTL_API=2 # 指定etcdctl命令的版本为v2 ? ? ? ?——》将此内容添加到文件中
?

刷新文件：source /etc/profile

?etcdctl2和etcdctl3是不兼容的,两者的api参数也不一样,最关键的是“v2/v3的数据是不互通的”

api 2 使用方法

ETCDCTL_API = 2 etcdctl set key value

ETCDCTL_API = 2 etcdctl ls /

ETCDCTL_API = 2 etcdctl del / -- prefix

api 3 使用方法

ETCDCTL_API = 3 etcdctl put key value

ETCDCTL_API = 3 etcdctl get /

ETCDCTL_API = 3 etcdctl del / -- prefix

3、ETCD中保存网络信息?

使用 v2 版的 set( 而非 put) 命令向 ETCD 中保存 flannel 覆盖网络信息

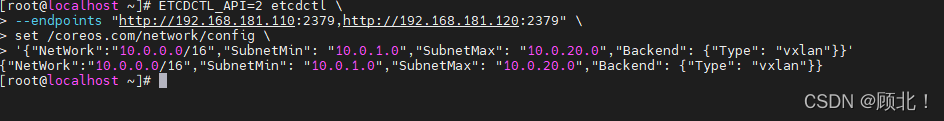

ETCDCTL_API=2 etcdctl \
--endpoints "http://192.168.218.132:2379,http://192.168.218.133:2379" \
set /coreos.com/network/config \
'{"NetWork":"10.0.0.0/16","SubnetMin": "10.0.1.0","SubnetMax": "10.0.20.0","Backend": {"Type": "vxlan"}}'

4、flannel安装与配置

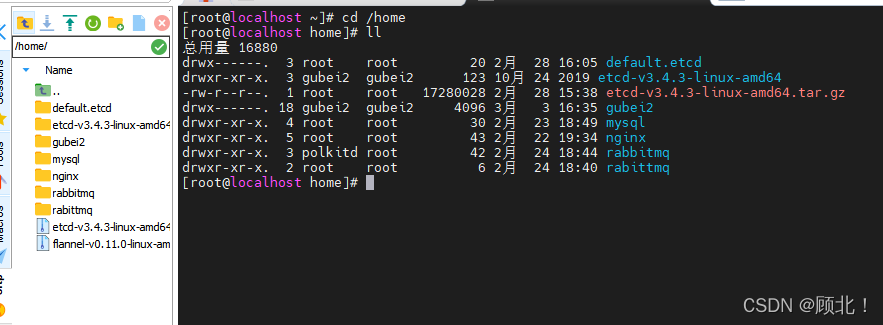

下载或上传flannel安装包(俩台都要)

?创建flannel安装目录

mkdir -p /opt/flannel

tar xzf flannel-v0.11.0-linux-amd64.tar.gz -C /opt/flannel

cd /opt/flannel && ls

vim /etc/systemd/system/flanneld.service

完了之后运行这个?

systemctl daemon-reload && systemctl restart flanneld

验证flannel网络 ?

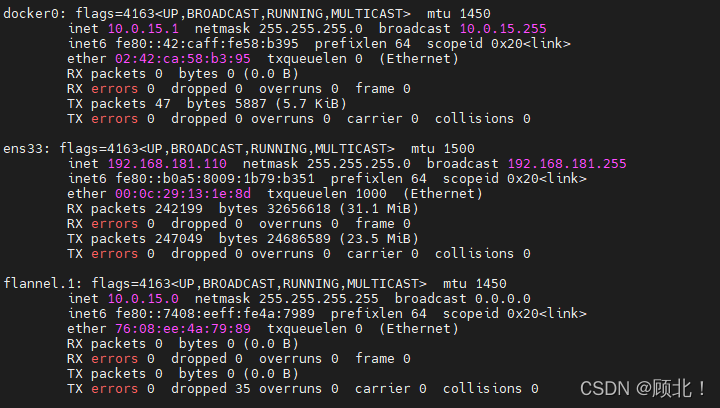

ifconfig

如果看到 flannel.1 网卡的地址和 etcd 中存储的地址一样 , 这样 flannel 网络配置完成

5、docker配置

在各个节点安装好 Docker, 然后更改 Docker 的启动参数 , 使其能够使用 flannel 进行 IP 分配 , 以及网络通讯

cat /run/flannel/subnet.env

/opt/flannel/mk-docker-opts.sh -d /run/flannel/docker_opts.env -c

vim /lib/systemd/system/docker.service

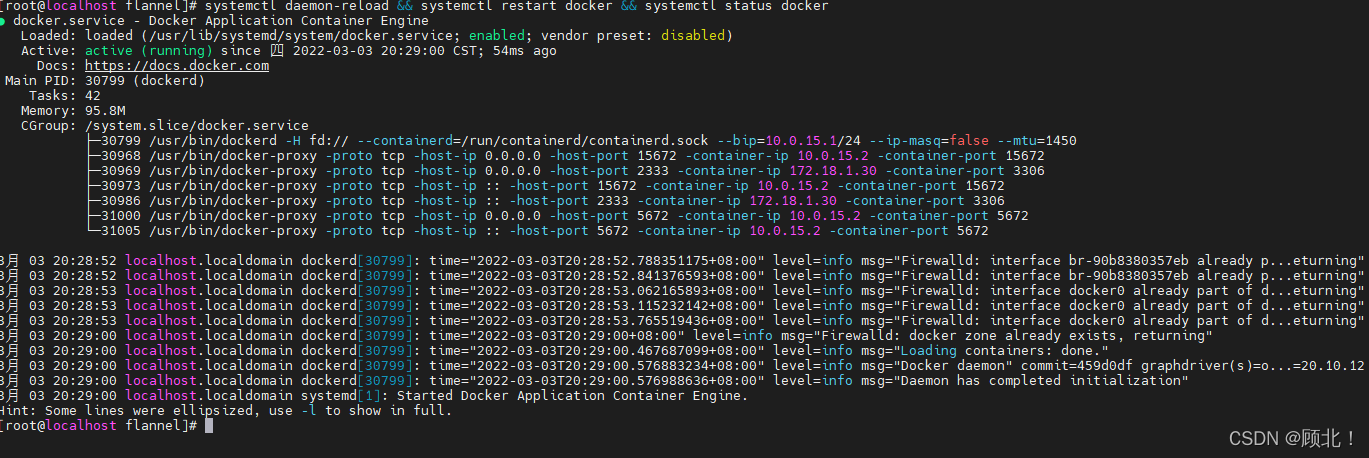

systemctl daemon-reload && systemctl restart docker && systemctl status docker

ifconfig

6、测试flannel

docker run -it --name=centos centos bash

cat /etc/hosts

docker inspect bridge

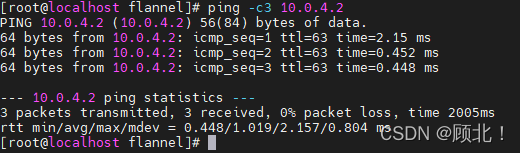

ping -c3 192.168.181.120
ping -c3 10.0.15.2

iptables -P INPUT ACCEPT
iptables -P FORWARD ACCEPT
iptables -F
iptables -L -n

?
