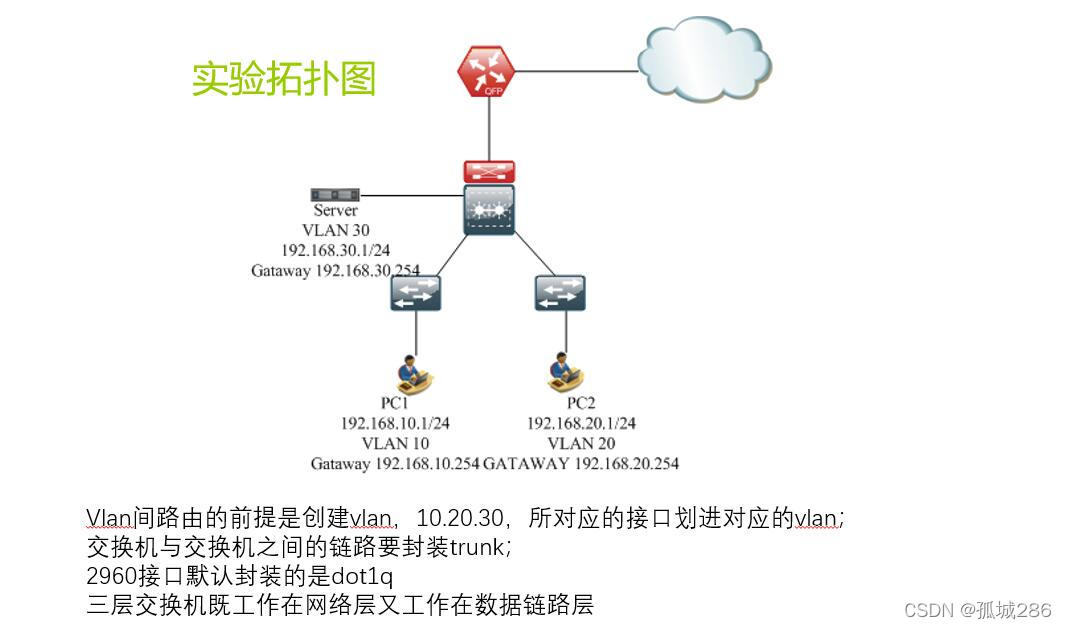

一、Vlan间路由思路
- ? 在三台交换机创建相同的VLAN，互联的链路封装trunk链路
- ? 对应的接口分别划进对应的VLAN，在核心交换机上（vlan里面）配置ip地址，?作为VLAN? ? ?里终端的网关
- ? ?核心交换机开启路由功能
配置：?
——1. ?三台交换机配置相同vlan
? ? ?sw2(config)#vlan 10 ? ---------创建vlan 10
? ? ?sw2(config-vlan)#name pc1 ?---------为vlan命名
——2.交换机对应的接口划进对应vlan中：
? ? sw2(config)#interface f0/1 ----------进入到f0/1接口
? ? sw2(config-if)#switchport mode access ?-------将接口变为接入模式
? ? sw2(config-if)#switchport accesss vlan 10 ------将接口划进vlan 10
? ? sw2(config-if)#no shutdown-----------将接口打开
? ? sw2#show vlan brief -------查看接口划进vlan的情况
——3.交换机之间封装trunk链路
? ?接入交换机：
?sw2(config)#interface f0/1 ----------进入到f0/1接口
?sw2(config-if)#switchport mode trunk -------将接口封装trunk
?核心交换机 ?接口封装trunk需要先将接口trunk类型
? ? ? ? ? ? ? ? ? ? 改为dot1q类型也就是说802.1q
sw1(config)#interface range f0/2 , f0/3
sw1(config-if-range)#switchport trunk encapsulation dot1q?
sw1(config-if-range)#switchport mode trunk?
sw1#show interfaces trunk-------查看trunk链路的状态
——核心交换机配置网关：
sw1(config)#interface vlan 10
sw1(config-if)#ip add 192.168.10.1 255.255.255.0
- sw1(config-if)#no sh
sw1(config)#ip routing -----------开启路由功能
———————————————————————————————————————————————————————

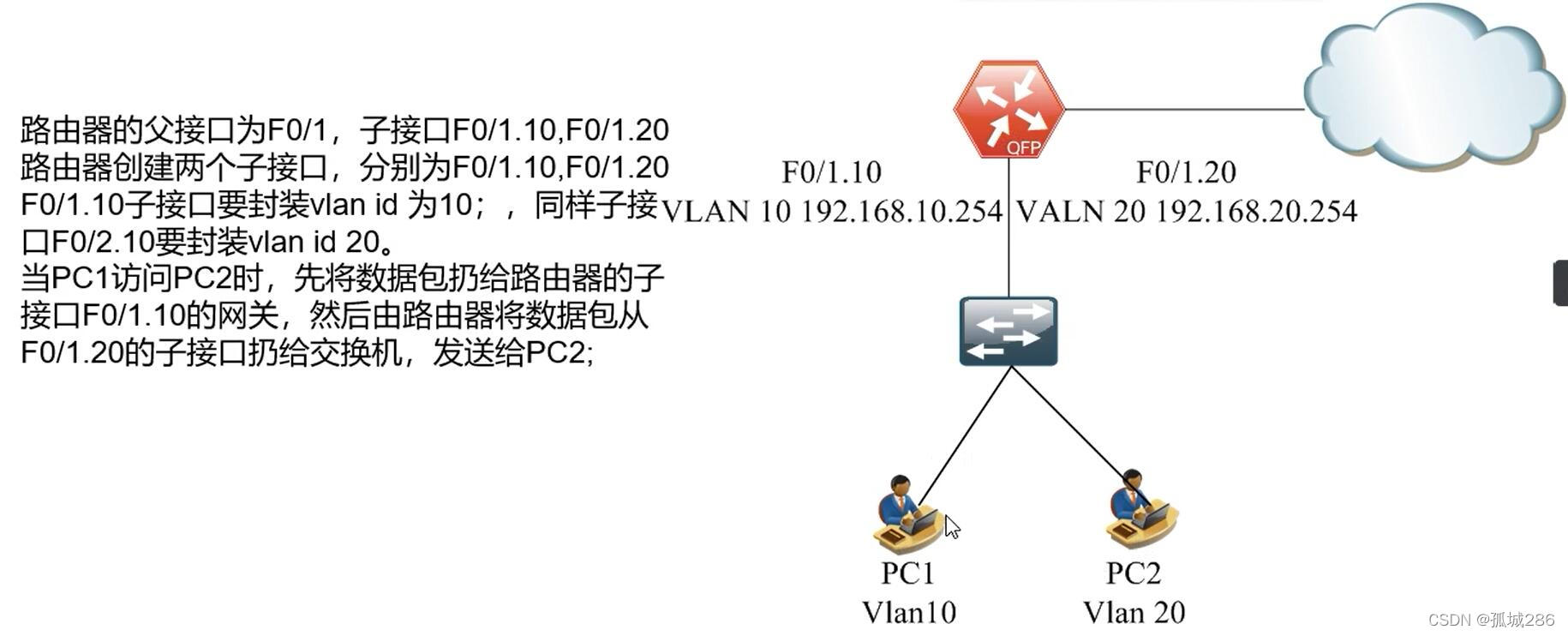

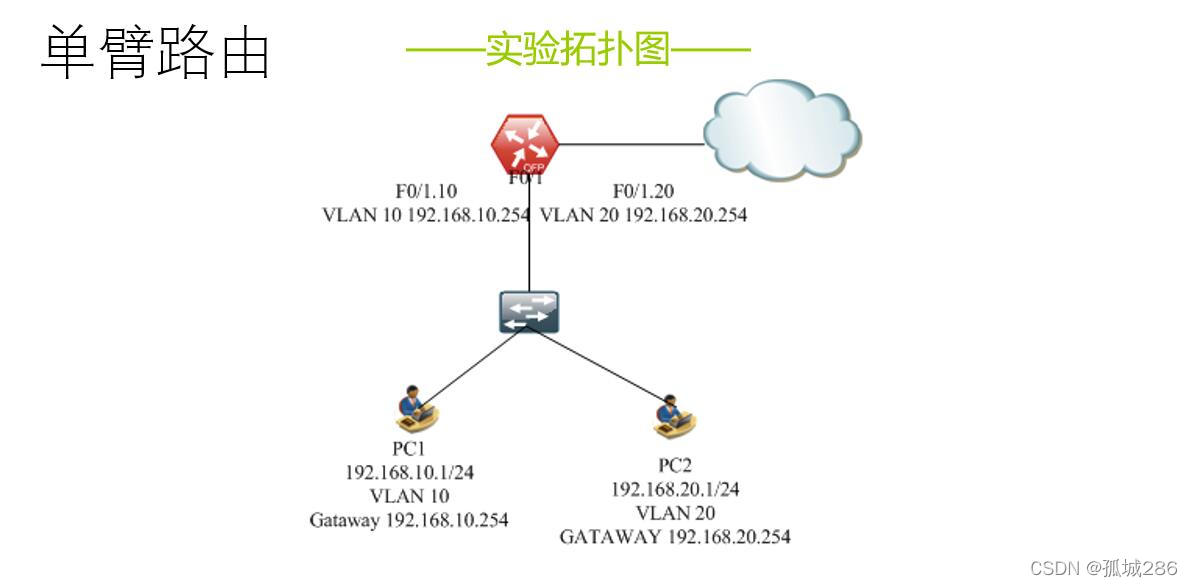

二、单臂路由思路：
- 1.接入交换机创建对应vlan，
- 2.将接口划进对应vlan中
- 3.将连接路由器的接口封装trunk
- 4.路由器将父接口打开
- 5.路由器创建两个子接口，分别配置网关并与对应vlan绑定
?配置：
——接入交换机：
vlan 10 ?- ------创建vlan命名vlan
name PC1
vlan 10
name PC2
int f0/1----进入接口
switchport mode access ?-----将接口置为接入模式
swtichport access vlan 10 ? ------将接口划进vlan10
exit
int f0/3 ?----进入接口
switchport mode trunk ?------封装trunk
exit
——路由器router：
int f0/0----进入接口
no shutdown -----将接口打开
exit
int f0/0.10 ?----进入子接口
?encapsulation dot1Q 20----将子接口与vlna 20绑定
?ip address 192.168.20.254 255.255.255.0 ---配置ip地址作为PC网关
no shutdown ---将接口打开
——路由器创建子接口：
