第五十二讲 DTS（设备树）

一、简介

随着硬件设备的种类逐年递增，板级platform平台设备文件越来越多。在过去的Linux中，arch/arm/plat-xxx和arch/arm/mach-xxx中充斥着大量的垃圾代码，相当多数的代码只是在描述板级细节，而这些板级细节对于内核来讲，不过是垃圾。

官方对设备树的描述是，一种描述硬件资源的数据结构。它通过bootloader将硬件资源传给内核，使得内核和硬件资源描述相对独立。

设备树的主要优势：对于同一SOC的不同主板，只需更换设备树文件.dtb即可实现不同主板的无差异支持，而无需更换内核文件。

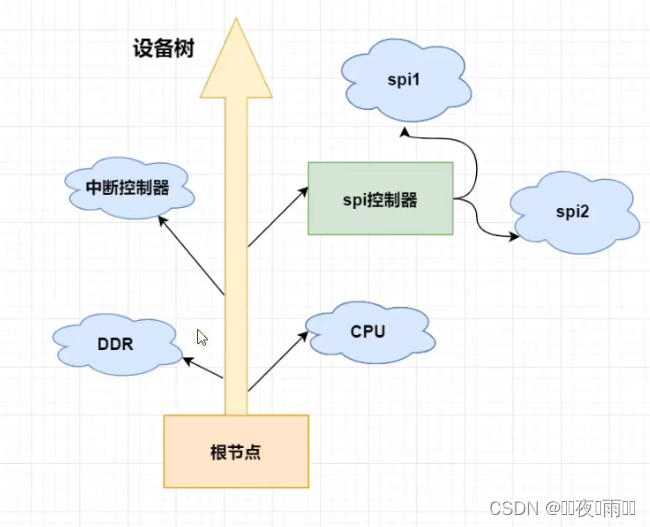

设备树结构：
在这里插入图片描述

设备树分类

设备树包含DTC（device tree compiler），DTS（device tree source和DTB（device tree blob）。

DTS(device tree source)：设备树源文件，ASCII格式
DTC（device tree compiler）：设备树编译工具
DTB（device tree blob）：二进制设备树

野火设备树

设备树由uboot负责加载到内核，内核解析使用
设备树源文件ebf-buster-linux/arch/arm/boot/dts/imx6ull-seeed-npi.dts（注意：这是野火pro开发板的，这里就不传上来了，csdn不能免费下载，这个文件在之前编译好的内核文件里面）
ebf-buster-linux/arch/arm/boot/dts/imx6ull-seeed-npi.dtb（二进制设备文件，跟设备树源文件存放在同一文件下）
/boot/dtbs/4.19.71-imx-r1/imx6ull-seeed-npi.dtb（将内核文件的二进制设备文件复制到开发板这个文件下，uboot就可以加载设备树了）

设备树编译

内核编译

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- npi_v7_defconfig

会生成一个config文件，记录了内核的详细配置信息
编译dts

make ARCH=arm -j1 CROSS_COMPILE=arm-linux-gnueabihf- dtbs

生成dtb文件，如果之前没有编译，这里会生成多个文件
手工编译（手动调用Linux内核的工具）

将dts编译为dtb

./ scripts/dtc/dtc -I dts -O dtb -o xxx.dtb arch/arm/boot/dts/xxx.dts

将dtb反编译为dts

./scripts/dtc/dtc -I dtb -O dts -o xxx.dts arch/arm/boot/dts/xxx.dtb

二、编写设备树

头文件包含

#include <dt-bindings/input/input.h>
/*
这个文件存放的是一些常用的设备树
如果需要使用
可以直接包含这个文件
*/
#include "imx6ull.dtsi"

节点命名

方法1基本方法

node-name@unit-address
{
属性1=。。。
属性2=。。。
子节点。。。
}
node-name：指定节点名称
unit-address：指定“单元地址”

方法2节点标签

cpu0:cpu@0
{
compatible = "arm,cortex-a7";
device_type = "cpu";
reg = <0>;
}
与上一个的区别就是cpu0:，这就相当于给节点名称重新再取一个“昵称”，以后可以通过这个“昵称”去叫这个节点了

方法3别名子节点

aliases
{
can0=&flexcan1;
can1=&flexcan2;
ethernet0=&fec1;
ethernet1=&fec2;
...
}
批量为其他子节点取别名

常见节点属性

属性	值类型	使用方法	作用
compatible	字符串	compatible = “manufacturer ,model” manufacturer ：厂商 model:模块对应驱动的名字例子：compatible = “arm,cortex-at-gic”	compatible 属性的值是一个字符串列表， compatible 属性用于将设备和驱动绑定起来。字符串列表用于选择设备所要使用的驱动程序。
model	字符串	model=“embedfire i.MX6 ULL NPi Board”	描述板子的型号或者芯片型号
status	字符串	okay：设备正常运行 disable：该设备尚未运行，但是在未来可以变为可操作的，比如热插拔设备插入以后。至于 disabled 的具体含义还要看设备的绑定文档。 fail：表明设备不可操作，设备检测到了一系列的错误，而且设备也不大可能变得可操作。 fail-sss：含义和“fail”相同，后面的 sss 部分是检测到的错误内容。	描述设备的状态信息
reg	一系列（地址长度）对	reg = <>0x02000000 0x4000>;	reg 属性一般用于描述设备地址空间资源信息，一般都是某个外设的寄存器地址范围信息
#address-cells	u32	soc { #address-cells = <1>; #size-cells = <1>; compatible = “simple-bus”; interrupt-parent = <&gpc>; ranges; ocrams: sram@900000 { compatible = “fsl,lpm-sram”; reg = <0x900000 0x4000>; }; };	决定了子节点 reg 属性中地址信息所占用的字长(32 位)
#size-cells	u32	同上	决定了子节点 reg 属性中长度信息所占用的字长(32 位)
ranges	ranges 是一个地址映射/转换表	soc { #address-cells = <1>; #size-cells = <1>; compatible = “simple-bus”; interrupt-parent = <&gpc>; ranges; }	ranges属性值可以为空或者按照(child-bus-address,parent-bus-address,length)格式编写的数字矩阵， ranges 是一个地址映射/转换表， ranges 属性每个项目由子地址、父地址和地址空间长度这三部分组成： child-bus-address：子总线地址空间的物理地址，由父节点的#address-cells 确定此物理地址所占用的字长。 parent-bus-address：父总线地址空间的物理地址，同样由父节点的#address-cells 确定此物理地址所占用的字长。 length：子地址空间的长度，由父节点的#size-cells 确定此地址长度所占用的字长。如果 ranges 属性值为空值，说明子地址空间和父地址空间完全相同，不需要进行地址转换，对于我们所使用的 I.MX6ULL 来说，子地址空间和父地址空间完全相同，因此会在 imx6ull.dtsi中找到大量的值为空的 ranges 属性
name	字符串		name 属性用于记录节点名字， name 属性已经被弃用，不推荐使用name 属性，一些老的设备树文件可能会使用此属性
device_type	字符串	imx6ull.dtsi 的 cpu0 节点用到了此属性 cpu0: cpu@0 { compatible = “arm,cortex-a7”; device_type = “cpu”; reg = <0>; … };	IEEE 1275 会用到此属性，用于描述设备的 FCode，但是设备树没有 FCode，所以此属性也被抛弃了。此属性只能用于 cpu 节点或者 memory 节点

设备树示例

文件路径/sys/firmware/devicetree/base

可以通过cat命令查看文件内容，对比野火设备树源文件

注意：视频中找的文件是imx6ull-seeed-npi.dts，但是我在下载下来的内核里面并没有找到这个文件，不过不影响实验。在4.19.35这个内核里面对应的文件是imx6ull-mmc-npi.dts。不过并不影响接下来的实验。

实验步骤

找到文件imx6ull-mmc-npi.dts

路径是ebf_linux_kernel/arch/arm/boot/dts/imx6ull-mmc-npi.dts

在文件内加入以下代码（暂时可以不懂具体干啥的，不过看参考文档你也会知道是做什么的）

test_led{
        #address-cells = <1>;
        #size-cells = <1>;

        rgb_led_red@0x0209C000{
                compatible = "fire,rgb_led_red";
                reg = <0x0209C000 0x00000020>;
                status = "okay";
        };
    };

再参考资料下面会放出整个文件内容

编译设备树（这里电脑太差了没用多个线程编译）

make ARCH=arm -j1 CROSS_COMPILE=arm-linux-gnueabihf- dtbs
将编译好的文件复制到共享文件目录

cp arch/arm/boot/dts/imx6ull-mmc-npi.dtb ../../nfsshare/
打开开发板并且登陆
使用nfs连接共享目录
转移到dtb目录（这里我的dtb目录也不同于视频中的，所以根据自己的实际情况做这个实验）

cd /usr/lib/linux-image-4.19.35-imx6/
将原有的dtb文件备份（为了实验完成恢复原有的dtb文件）

sudo cp imx6ull-mmc-npi.dtb imx6ull-mmc-npi.dtbback
将共享文件夹内dtb文件复制到开发板dtb目录下，并覆盖掉原始文件

sudo cp /mnt/imx6ull-mmc-npi.dtb usr/lib/linux-image-4.19.35-imx6/
重启开发板

sudo reboot
登陆开发板
查看设备树文件

ls /sys/firmware/devicetree/base/
试验成功！！！记得恢复现场呀！！

参考资料列表：

知乎

CSDN

属性资料

/*
 * Copyright (C) 2016 Freescale Semiconductor, Inc.
 *
 * This program is free software; you can redistribute it and/or modify
 * it under the terms of the GNU General Public License version 2 as
 * published by the Free Software Foundation.
 */

/dts-v1/;

#include <dt-bindings/input/input.h>
#include "imx6ull.dtsi"

/ {
	model = "Embedfire i.MX6ULL Board";
	compatible = "fsl,imx6ull-14x14-evk", "fsl,imx6ull";

	aliases {
		pwm0 = &pwm1;
		pwm1 = &pwm2;
		pwm2 = &pwm3;
		pwm3 = &pwm4;
	};
	chosen {
		stdout-path = &uart1;
	};

	memory {
		reg = <0x80000000 0x20000000>;
	};

	reserved-memory {
		#address-cells = <1>;
		#size-cells = <1>;
		ranges;

		linux,cma {
			compatible = "shared-dma-pool";
			reusable;
			size = <0x14000000>;
			linux,cma-default;
		};
	};

	regulators {
		compatible = "simple-bus";
		#address-cells = <1>;
		#size-cells = <0>;


		reg_sd1_vmmc: regulator@1 {
			compatible = "regulator-fixed";
			regulator-name = "VSD_3V3";
			regulator-min-microvolt = <3300000>;
			regulator-max-microvolt = <3300000>;
			gpio = <&gpio1 9 GPIO_ACTIVE_HIGH>;
			off-on-delay = <20000>;
			enable-active-high;
		};
/*
		reg_gpio_dvfs: regulator-gpio {
			compatible = "regulator-gpio";
			pinctrl-names = "default";
			pinctrl-0 = <&pinctrl_dvfs>;
			regulator-min-microvolt = <1300000>;
			regulator-max-microvolt = <1400000>;
			regulator-name = "gpio_dvfs";
			regulator-type = "voltage";
			gpios = <&gpio5 3 GPIO_ACTIVE_HIGH>;
			states = <1300000 0x1 1400000 0x0>;
		};
*/
	};

	leds {
		compatible = "gpio-leds";
		pinctrl-names = "default";
		pinctrl-0 = <&pinctrl_led>;

		led0: cpu {
			label = "cpu";
			gpios = <&gpio5 3 GPIO_ACTIVE_LOW>;
			default-state = "on";
			linux,default-trigger = "heartbeat";
		};
	};


	/* External sound card */
	sound: sound {
				status = "disabled";
	};

	spi4: 74hc595 {
		compatible = "spi-gpio";
		pinctrl-names = "default";
		pinctrl-0 = <&pinctrl_spi4>;
		pinctrl-assert-gpios = <&gpio5 8 GPIO_ACTIVE_LOW>;
		status = "disabled";
		gpio-sck = <&gpio5 11 0>;
		gpio-mosi = <&gpio5 10 0>;
		cs-gpios = <&gpio5 7 0>;
		num-chipselects = <1>;
		#address-cells = <1>;
		#size-cells = <0>;

		gpio_spi: gpio_spi@0 {
			compatible = "fairchild,74hc595";
			gpio-controller;
			#gpio-cells = <2>;
			reg = <0>;
			registers-number = <1>;
			registers-default = /bits/ 8 <0x57>;
			spi-max-frequency = <100000>;
		};
	};
	test_led{
        #address-cells = <1>;
        #size-cells = <1>;

        rgb_led_red@0x0209C000{
                compatible = "fire,rgb_led_red";
                reg = <0x0209C000 0x00000020>;
                status = "okay";
        };
    };
};

&cpu0 {
	/*dc-supply = <&reg_gpio_dvfs>;*/
	clock-frequency = <800000000>;
};

&clks {
	assigned-clocks = <&clks IMX6UL_CLK_PLL4_AUDIO_DIV>;
	assigned-clock-rates = <786432000>;
};


&fec1 {
	pinctrl-names = "default";
	pinctrl-0 = <&pinctrl_enet1>;
	phy-mode = "rmii";
	phy-handle = <&ethphy0>;
	status = "okay";
};

&fec2 {
	pinctrl-names = "default";
	pinctrl-0 = <&pinctrl_enet2>;
	phy-mode = "rmii";
	phy-handle = <&ethphy1>;
	status = "okay";

	mdio {
		#address-cells = <1>;
		#size-cells = <0>;

		ethphy0: ethernet-phy@2 {
			compatible = "ethernet-phy-ieee802.3-c22";
			reg = <2>;
			micrel,led-mode = <1>;
			clocks = <&clks IMX6UL_CLK_ENET_REF>;
			clock-names = "rmii-ref";
		};

		ethphy1: ethernet-phy@1 {
			compatible = "ethernet-phy-ieee802.3-c22";
			reg = <1>;
			micrel,led-mode = <1>;
			clocks = <&clks IMX6UL_CLK_ENET2_REF>;
			clock-names = "rmii-ref";
		};
	};
};


&gpc {
	fsl,cpu_pupscr_sw2iso = <0xf>;
	fsl,cpu_pupscr_sw = <0x0>;
	fsl,cpu_pdnscr_iso2sw = <0x1>;
	fsl,cpu_pdnscr_iso = <0x1>;
	fsl,ldo-bypass = <0>; /* DCDC, ldo-enable */
};


&iomuxc {
	pinctrl-names = "default";
	pinctrl-0 = <&pinctrl_hog_1>;

	pinctrl_hog_1: hoggrp-1 {
		fsl,pins = <
			MX6UL_PAD_UART1_RTS_B__GPIO1_IO19	0x17059 /* SD1 CD */
			MX6UL_PAD_GPIO1_IO05__USDHC1_VSELECT	0x17059 /* SD1 VSELECT */
			MX6UL_PAD_GPIO1_IO09__GPIO1_IO09        0x17059 /* SD1 RESET */
		>;
	};

	pinctrl_enet1: enet1grp {
		fsl,pins = <
			MX6UL_PAD_ENET1_RX_EN__ENET1_RX_EN	0x1b0b0
			MX6UL_PAD_ENET1_RX_ER__ENET1_RX_ER	0x1b0b0
			MX6UL_PAD_ENET1_RX_DATA0__ENET1_RDATA00	0x1b0b0
			MX6UL_PAD_ENET1_RX_DATA1__ENET1_RDATA01	0x1b0b0
			MX6UL_PAD_ENET1_TX_EN__ENET1_TX_EN	0x1b0b0
			MX6UL_PAD_ENET1_TX_DATA0__ENET1_TDATA00	0x1b0b0
			MX6UL_PAD_ENET1_TX_DATA1__ENET1_TDATA01	0x1b0b0
			MX6UL_PAD_ENET1_TX_CLK__ENET1_REF_CLK1	0x4001b031
		>;
	};

	pinctrl_enet2: enet2grp {
		fsl,pins = <
			MX6UL_PAD_GPIO1_IO07__ENET2_MDC		0x1b0b0
			MX6UL_PAD_GPIO1_IO06__ENET2_MDIO	0x1b0b0
			MX6UL_PAD_ENET2_RX_EN__ENET2_RX_EN	0x1b0b0
			MX6UL_PAD_ENET2_RX_ER__ENET2_RX_ER	0x1b0b0
			MX6UL_PAD_ENET2_RX_DATA0__ENET2_RDATA00	0x1b0b0
			MX6UL_PAD_ENET2_RX_DATA1__ENET2_RDATA01	0x1b0b0
			MX6UL_PAD_ENET2_TX_EN__ENET2_TX_EN	0x1b0b0
			MX6UL_PAD_ENET2_TX_DATA0__ENET2_TDATA00	0x1b0b0
			MX6UL_PAD_ENET2_TX_DATA1__ENET2_TDATA01	0x1b0b0
			MX6UL_PAD_ENET2_TX_CLK__ENET2_REF_CLK2	0x4001b031
		>;
	};

	pinctrl_uart1: uart1grp {
		fsl,pins = <
			MX6UL_PAD_UART1_TX_DATA__UART1_DCE_TX 0x1b0b1
			MX6UL_PAD_UART1_RX_DATA__UART1_DCE_RX 0x1b0b1
		>;
	};

/*
        pinctrl_dvfs: dvfsgrp {
                fsl,pins = <
                        MX6ULL_PAD_SNVS_TAMPER3__GPIO5_IO03      0x79
                >;
        };
*/
	pinctrl_usdhc1: usdhc1grp {
		fsl,pins = <
			MX6UL_PAD_SD1_CMD__USDHC1_CMD     0x17059
			MX6UL_PAD_SD1_CLK__USDHC1_CLK     0x10071
			MX6UL_PAD_SD1_DATA0__USDHC1_DATA0 0x17059
			MX6UL_PAD_SD1_DATA1__USDHC1_DATA1 0x17059
			MX6UL_PAD_SD1_DATA2__USDHC1_DATA2 0x17059
			MX6UL_PAD_SD1_DATA3__USDHC1_DATA3 0x17059
		>;
	};

	pinctrl_usdhc1_100mhz: usdhc1grp100mhz {
		fsl,pins = <
			MX6UL_PAD_SD1_CMD__USDHC1_CMD     0x170b9
			MX6UL_PAD_SD1_CLK__USDHC1_CLK     0x100b9
			MX6UL_PAD_SD1_DATA0__USDHC1_DATA0 0x170b9
			MX6UL_PAD_SD1_DATA1__USDHC1_DATA1 0x170b9
			MX6UL_PAD_SD1_DATA2__USDHC1_DATA2 0x170b9
			MX6UL_PAD_SD1_DATA3__USDHC1_DATA3 0x170b9
		>;
	};

	pinctrl_usdhc1_200mhz: usdhc1grp200mhz {
		fsl,pins = <
			MX6UL_PAD_SD1_CMD__USDHC1_CMD     0x170f9
			MX6UL_PAD_SD1_CLK__USDHC1_CLK     0x100f9
			MX6UL_PAD_SD1_DATA0__USDHC1_DATA0 0x170f9
			MX6UL_PAD_SD1_DATA1__USDHC1_DATA1 0x170f9
			MX6UL_PAD_SD1_DATA2__USDHC1_DATA2 0x170f9
			MX6UL_PAD_SD1_DATA3__USDHC1_DATA3 0x170f9
		>;
	};

	pinctrl_usdhc2: usdhc2grp {
		fsl,pins = <
			MX6UL_PAD_NAND_RE_B__USDHC2_CLK     0x10069
			MX6UL_PAD_NAND_WE_B__USDHC2_CMD     0x17059
			MX6UL_PAD_NAND_DATA00__USDHC2_DATA0 0x17059
			MX6UL_PAD_NAND_DATA01__USDHC2_DATA1 0x17059
			MX6UL_PAD_NAND_DATA02__USDHC2_DATA2 0x17059
			MX6UL_PAD_NAND_DATA03__USDHC2_DATA3 0x17059
		>;
	};

	pinctrl_usdhc2_8bit: usdhc2grp_8bit {
		fsl,pins = <
			MX6UL_PAD_NAND_RE_B__USDHC2_CLK     0x10069
			MX6UL_PAD_NAND_WE_B__USDHC2_CMD     0x17059
			MX6UL_PAD_NAND_DATA00__USDHC2_DATA0 0x17059
			MX6UL_PAD_NAND_DATA01__USDHC2_DATA1 0x17059
			MX6UL_PAD_NAND_DATA02__USDHC2_DATA2 0x17059
			MX6UL_PAD_NAND_DATA03__USDHC2_DATA3 0x17059
			MX6UL_PAD_NAND_DATA04__USDHC2_DATA4 0x17059
			MX6UL_PAD_NAND_DATA05__USDHC2_DATA5 0x17059
			MX6UL_PAD_NAND_DATA06__USDHC2_DATA6 0x17059
			MX6UL_PAD_NAND_DATA07__USDHC2_DATA7 0x17059
		>;
	};

	pinctrl_usdhc2_8bit_100mhz: usdhc2grp_8bit_100mhz {
		fsl,pins = <
			MX6UL_PAD_NAND_RE_B__USDHC2_CLK     0x100b9
			MX6UL_PAD_NAND_WE_B__USDHC2_CMD     0x170b9
			MX6UL_PAD_NAND_DATA00__USDHC2_DATA0 0x170b9
			MX6UL_PAD_NAND_DATA01__USDHC2_DATA1 0x170b9
			MX6UL_PAD_NAND_DATA02__USDHC2_DATA2 0x170b9
			MX6UL_PAD_NAND_DATA03__USDHC2_DATA3 0x170b9
			MX6UL_PAD_NAND_DATA04__USDHC2_DATA4 0x170b9
			MX6UL_PAD_NAND_DATA05__USDHC2_DATA5 0x170b9
			MX6UL_PAD_NAND_DATA06__USDHC2_DATA6 0x170b9
			MX6UL_PAD_NAND_DATA07__USDHC2_DATA7 0x170b9
		>;
	};

	pinctrl_usdhc2_8bit_200mhz: usdhc2grp_8bit_200mhz {
		fsl,pins = <
			MX6UL_PAD_NAND_RE_B__USDHC2_CLK     0x100f9
			MX6UL_PAD_NAND_WE_B__USDHC2_CMD     0x170f9
			MX6UL_PAD_NAND_DATA00__USDHC2_DATA0 0x170f9
			MX6UL_PAD_NAND_DATA01__USDHC2_DATA1 0x170f9
			MX6UL_PAD_NAND_DATA02__USDHC2_DATA2 0x170f9
			MX6UL_PAD_NAND_DATA03__USDHC2_DATA3 0x170f9
			MX6UL_PAD_NAND_DATA04__USDHC2_DATA4 0x170f9
			MX6UL_PAD_NAND_DATA05__USDHC2_DATA5 0x170f9
			MX6UL_PAD_NAND_DATA06__USDHC2_DATA6 0x170f9
			MX6UL_PAD_NAND_DATA07__USDHC2_DATA7 0x170f9
		>;
	};
	pinctrl_led: ledgrp {
			fsl,pins = <
				MX6ULL_PAD_SNVS_TAMPER3__GPIO5_IO03 0x1b0b0
			>;
		};
};

&iomuxc_snvs {
	pinctrl-names = "default_snvs";
	pinctrl-0 = <&pinctrl_hog_2>;
	pinctrl_hog_2: hoggrp-2 {
		fsl,pins = <
			MX6ULL_PAD_SNVS_TAMPER0__GPIO5_IO00      0x80000000
		>;
	};
	pinctrl_spi4: spi4grp {
					fsl,pins = <
						MX6ULL_PAD_BOOT_MODE0__GPIO5_IO10		0x70a1
						MX6ULL_PAD_BOOT_MODE1__GPIO5_IO11		0x70a1
						MX6ULL_PAD_SNVS_TAMPER7__GPIO5_IO07		0x70a1
						MX6ULL_PAD_SNVS_TAMPER8__GPIO5_IO08		0x80000000
					>;
	};
};

&snvs_pwrkey {
	status = "okay";
};

&pxp {
	status = "okay";
};


&uart1 {
	pinctrl-names = "default";
	pinctrl-0 = <&pinctrl_uart1>;
	status = "okay";
};


&usbotg1 {
	dr_mode = "otg";
	srp-disable;
	hnp-disable;
	adp-disable;
	status = "okay";
};

&usbotg2 {
	dr_mode = "host";
	disable-over-current;
	status = "okay";
};

&usbphy1 {
	fsl,tx-d-cal = <106>;
};

&usbphy2 {
	fsl,tx-d-cal = <106>;
};

&usdhc1 {
	pinctrl-names = "default", "state_100mhz", "state_200mhz";
	pinctrl-0 = <&pinctrl_usdhc1>;
	pinctrl-1 = <&pinctrl_usdhc1_100mhz>;
	pinctrl-2 = <&pinctrl_usdhc1_200mhz>;
	no-1-8-v;
	/*cd-gpios = <&gpio1 19 GPIO_ACTIVE_LOW>;*/
	keep-power-in-suspend;
	/*non-removable;*/
	enable-sdio-wakeup;
	vmmc-supply = <&reg_sd1_vmmc>;
	status = "okay";
};

&usdhc2 {
	pinctrl-names = "default";
	pinctrl-0 = <&pinctrl_usdhc2_8bit>;
	non-removable;
	status = "okay";
};

rent;
status = “okay”;
};

&usbphy1 {
fsl,tx-d-cal = <106>;
};

&usbphy2 {
fsl,tx-d-cal = <106>;
};

&usdhc1 {
pinctrl-names = “default”, “state_100mhz”, “state_200mhz”;
pinctrl-0 = <&pinctrl_usdhc1>;
pinctrl-1 = <&pinctrl_usdhc1_100mhz>;
pinctrl-2 = <&pinctrl_usdhc1_200mhz>;
no-1-8-v;
/cd-gpios = <&gpio1 19 GPIO_ACTIVE_LOW>;/
keep-power-in-suspend;
/non-removable;/
enable-sdio-wakeup;
vmmc-supply = <&reg_sd1_vmmc>;
status = “okay”;
};

&usdhc2 {
pinctrl-names = “default”;
pinctrl-0 = <&pinctrl_usdhc2_8bit>;
non-removable;
status = “okay”;
};
