[系统运维]监控--Prometheus

监控nginx示例

stub_status模块

• 用于实时监控nginx的网络连接，这个模块是nginx官方提供的一个模块。

# 编译nginx，支持stub_status模块
[root@zzgrhel8 ~]# scp /linux-soft/2/lnmp_soft.tar.gz 192.168.4.100:/root
[root@web1 ~]# tar xf lnmp_soft.tar.gz
[root@web1 ~]# cd lnmp_soft/
[root@web1 lnmp_soft]# yum install -y gcc pcre-devel openssl-devel
[root@web1 lnmp_soft]# tar xf nginx-1.12.2.tar.gz
[root@web1 lnmp_soft]# cd nginx-1.12.2/
[root@web1 nginx-1.12.2]# ./configure --help | grep stub
  --with-http_stub_status_module     enable ngx_http_stub_status_module
[root@web1 nginx-1.12.2]# ./configure --with-http_stub_status_module
[root@web1 nginx-1.12.2]# make && make install

# 修改配置文件，启用stub_status
[root@web1 ~]# vim /usr/local/nginx/conf/nginx.conf
 47         location /status {
 48             stub_status on;
 49         }
# 检查语法，出现syntax is ok表示配置文件正确
[root@web1 ~]# /usr/local/nginx/sbin/nginx -t
# 启动服务
[root@web1 ~]# /usr/local/nginx/sbin/nginx
[root@web1 ~]# ss -tlnp | grep :80
LISTEN     0      128          *:80

# 访问监控页面
[root@web1 ~]# curl http://192.168.4.100/status
Active connections: 1
server accepts handled requests
 1 1 1
Reading: 0 Writing: 1 Waiting: 0
# Active connections：当前客户端与nginx之间的连接数。它等于下面Reading / Writing / Waiting之和
# accepts：自nginx启动之后，客户端访问的总量
# handled：自nginx启动之后，处理过的客户端连接总数。
# requests：自nginx启动之后，处理过的客户端请求总数。
# Reading：正在读取HTTP请求头部的连接总数。
# Writing：正在向客户端发送响应的连接总数。
# Waiting：空闲连接。

# 使用工具向服务器发起多个请求
[root@web1 ~]# yum install -y httpd-tools
# 一共发1000个请求，每次并发数100
[root@web1 ~]# ab -n 1000 -c 100 http://192.168.4.100/status

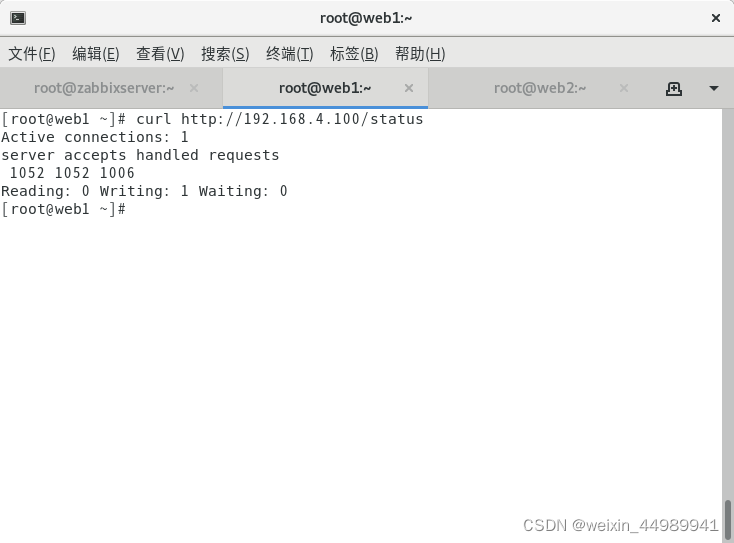

[root@web1 ~]# curl http://192.168.4.100/status
Active connections: 1
server accepts handled requests
 1040 1040 1004
Reading: 0 Writing: 1 Waiting: 0

编写脚本，用于获取各项数据

[root@web1 ~]# vim /usr/local/bin/nginx_status.sh
#!/bin/bash

case $1 in
active)
    curl -s http://192.168.4.100/status | awk '/Active/{print $NF}';;
waiting)
    curl -s http://192.168.4.100/status | awk '/Waiting/{print $NF}';;
accepts)
    curl -s http://192.168.4.100/status | awk 'NR==3{print $1}';;
esac

[root@web1 ~]# chmod +x /usr/local/bin/nginx_status.sh
[root@web1 ~]# nginx_status.sh active
1
[root@web1 ~]# nginx_status.sh accepts
1047
[root@web1 ~]# nginx_status.sh waiting
0

?

创建zabbix用到的key，获取各项数据

UserParameter=key[*],<command> $1
# key[*]中的*是参数，将会传给后面的位置变量$1

创建声明key的文件

[root@web1 ~]# vim /usr/local/etc/zabbix_agentd.conf.d/nginx.status
UserParameter=nginx.status[*],/usr/local/bin/nginx_status.sh $1

# 测试key
[root@web1 ~]# systemctl restart zabbix_agentd.service
[root@web1 ~]# zabbix_get -s 127.0.0.1 -k nginx.status[accepts]
1049
[root@web1 ~]# zabbix_get -s 127.0.0.1 -k nginx.status[active]
1

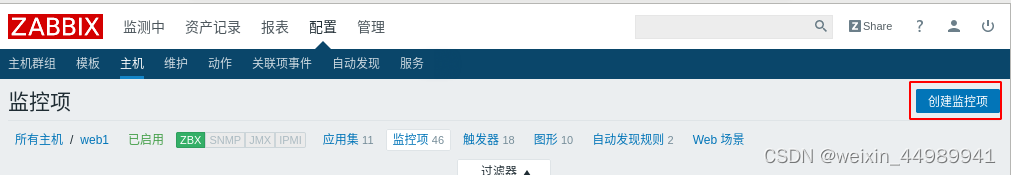

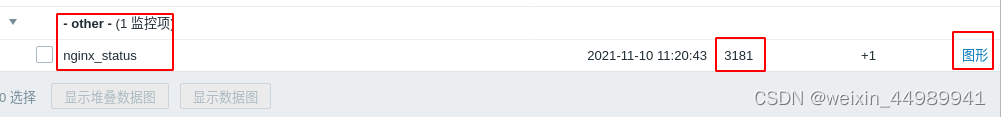

在zabbix web中添加监控项?

?

?

?

?

Prometheus

• 也是一款监控软件，也是一个时序数据库。
• 主要用在容器监控方面，也可以用于常规的主机监控。
• 使用google公司开发的go语言编写。
• Prometheus是一个框架，可以与其他组件完美结合。

?

?

[root@zzgrhel8 ~]# scp /linux-soft/2/prometheus_soft.tar.gz 192.168.4.10:/root/

[root@prometheus ~]# tar xf prometheus_soft.tar.gz
[root@prometheus ~]# cd prometheus_soft/

# prometheus是经过编译后的go语言程序，相当于绿色软件，解压即用
[root@prometheus prometheus_soft]# tar xf prometheus-2.17.2.linux-386.tar.gz
[root@prometheus prometheus_soft]# mv prometheus-2.17.2.linux-386 /usr/local/prometheus

# 修改配置文件
[root@prometheus ~]# vim /usr/local/prometheus/prometheus.yml
 29     - targets: ['192.168.4.10:9090']

# 注意：prometheus主机的时间需要与真机时间一致，如果不一致，修改时间
[root@prometheus ~]# date -s "20220105 14:18:00"

# 检查语法
[root@prometheus ~]# /usr/local/prometheus/promtool check config /usr/local/prometheus/prometheus.yml
Checking /usr/local/prometheus/prometheus.yml
  SUCCESS: 0 rule files found

# 创建服务文件
[root@prometheus ~]# vim /usr/lib/systemd/system/prometheus.service
[Unit]
Description=Prometheus Monitoring System
After=network.target

[Service]
ExecStart=/usr/local/prometheus/prometheus \
  --config.file=/usr/local/prometheus/prometheus.yml \
  --storage.tsdb.path=/usr/local/prometheus/data/

[Install]
WantedBy=multi-user.target

# 启服务
[root@prometheus ~]# systemctl daemon-reload
[root@prometheus ~]# systemctl enable prometheus.service --now
[root@prometheus ~]# ss -tlnp | grep :9090
LISTEN     0      128         :::9090

?

?

?

查看监控页面

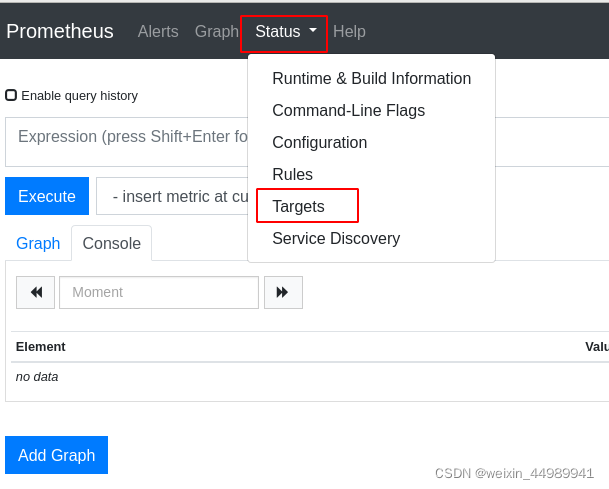

• 访问http://192.168.4.10:9090

?

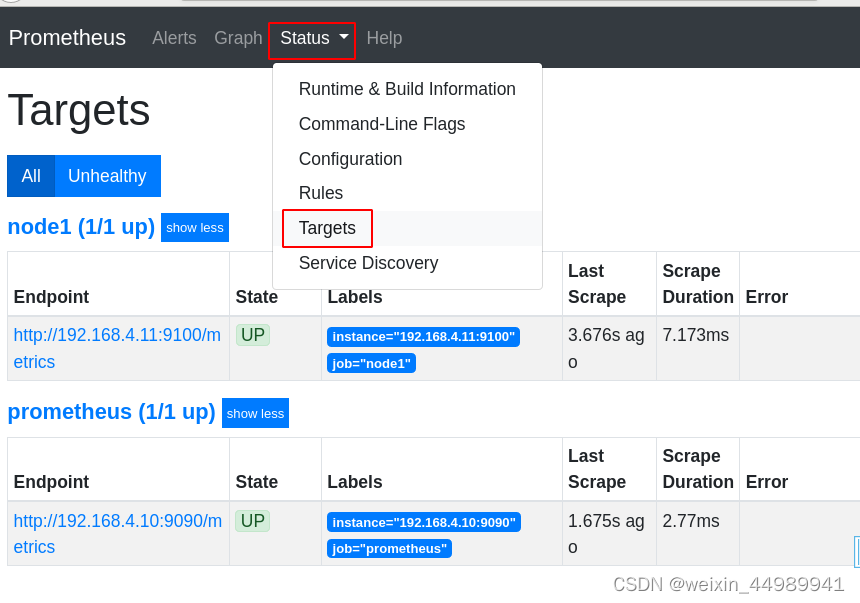

被监控的对象称为targets?

?

prometheus已经在监控自己了?

?

查看监控图像：?

?

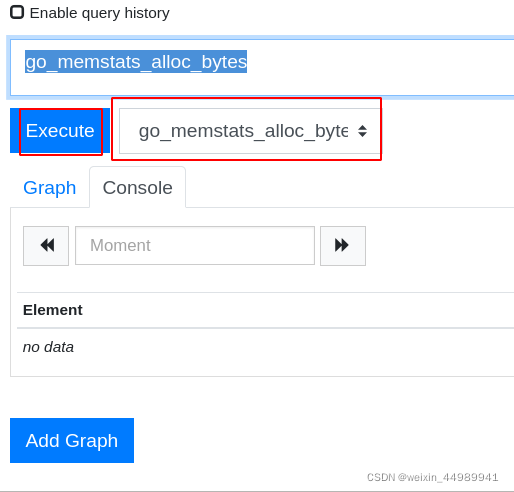

添加需要查看的监控项：?

?

查看监控项的图形信息：?

?

?

添加被监控端

• 监控方式：

  • 拉取：pull。监控端联系被监控端，采集数据
  • 推送：push。被监控端主动把数据发给监控端。在prometheus中，push的方式需要额外的组件pushgateway

• 被监控端根据自身运行的服务，可以运行不同的exporter（被监控端安装的、可以与Prometheus通信，实现数据传递的软件）

• exporter列表：https://prometheus.io/docs/instrumenting/exporters/

部署通用的监控exporter

• node-exporter用于监控硬件和系统的常用指标
• exporter运行于被监控端，以服务的形式存在。每个exporter所使用的端口号都不一样。
• 在node1[192.168.4.11]上部署node exporter

?

# 部署
[root@prometheus prometheus_soft]# scp node_exporter-1.0.0-rc.0.linux-amd64.tar.gz 192.168.4.11:/root/

[root@node1 ~]# tar xf node_exporter-1.0.0-rc.0.linux-amd64.tar.gz
[root@node1 ~]# mv node_exporter-1.0.0-rc.0.linux-amd64 /usr/local/node_exporter

[root@node1 ~]# vim /usr/lib/systemd/system/node_exporter.service
[Unit]
Description=node_exporter
After=network.target

[Service]
Type=simple
ExecStart=/usr/local/node_exporter/node_exporter

[Install]
WantedBy=multi-user.target

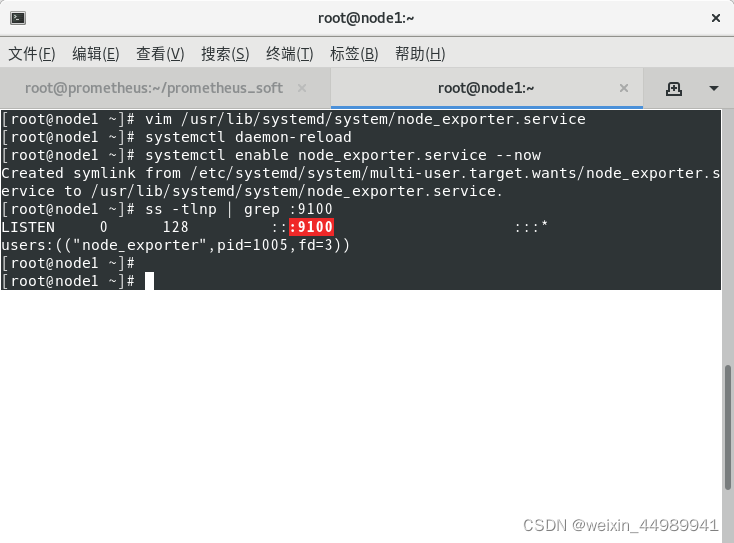

[root@node1 ~]# systemctl daemon-reload
[root@node1 ~]# systemctl enable node_exporter.service --now
[root@node1 ~]# ss -tlnp | grep :9100
LISTEN     0      128         :::9100

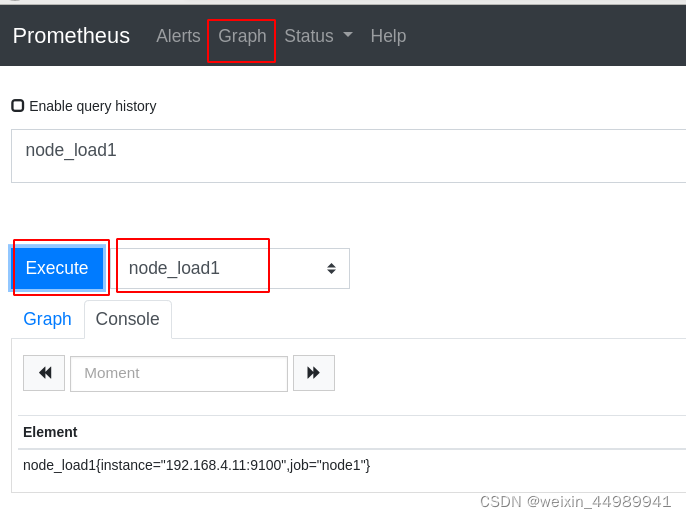

?在Prometheus服务器上添加监控节点

?

# 在配置文件中追加以下内容。特别注意缩进
[root@prometheus ~]# vim /usr/local/prometheus/prometheus.yml
  - job_name: 'node1'
    static_configs:
    - targets: ['192.168.4.11:9100']
[root@prometheus ~]# systemctl restart prometheus.service

?

?

grafana可视化

• grafana是一款开源的、跨平台的、基于web的可视化工具
• 展示方式：客户端图表、面板插件
• 数据源可以来自于各种源，如prometheus

部署grafana

• 装包、启服务

?

[root@prometheus ~]# cd prometheus_soft/
[root@prometheus prometheus_soft]# ls *rpm
grafana-6.7.3-1.x86_64.rpm
[root@prometheus prometheus_soft]# yum install -y grafana-6.7.3-1.x86_64.rpm
[root@prometheus ~]# systemctl enable grafana-server.service --now

• 修改配置，对接prometheus

访问http://192.168.4.10:3000。初始用户名和密码都是admin。第一次登陆时，要求改密码，我的密码改为tedu.cn。

?

?

对接数据的步骤：

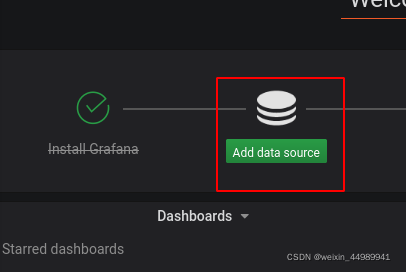

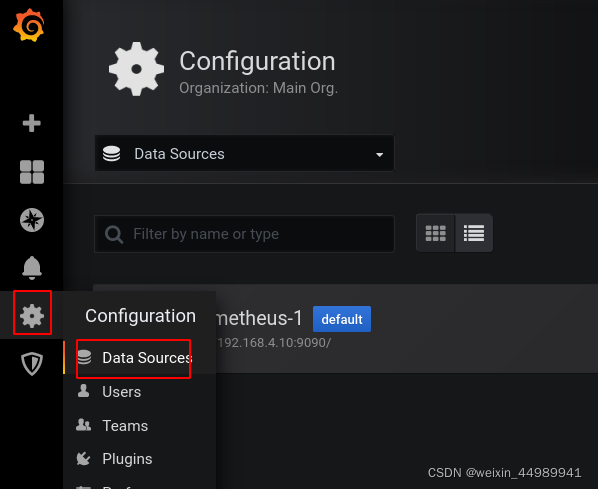

1. 添加数据源
2. 为数据展示选择展示方式(dashboard仪表盘)
3. 查看结果

?

?

?

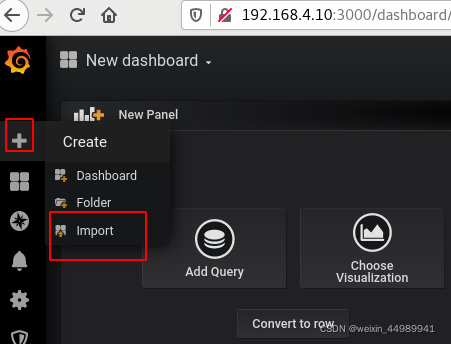

选择展示方式。导入模板文件，展示不同主题风格。?

?

?

?

?

查看结果：

?

展示node1的监控信息

• grafana模板下载：https://grafana.com/grafana/dashboards/

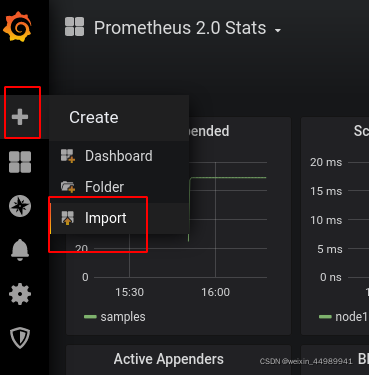

• 导入主机监控模板

?

# 把模板json文件拷贝到浏览器所在主机
[root@prometheus prometheus_soft]# scp *.json 192.168.4.254:/tmp/

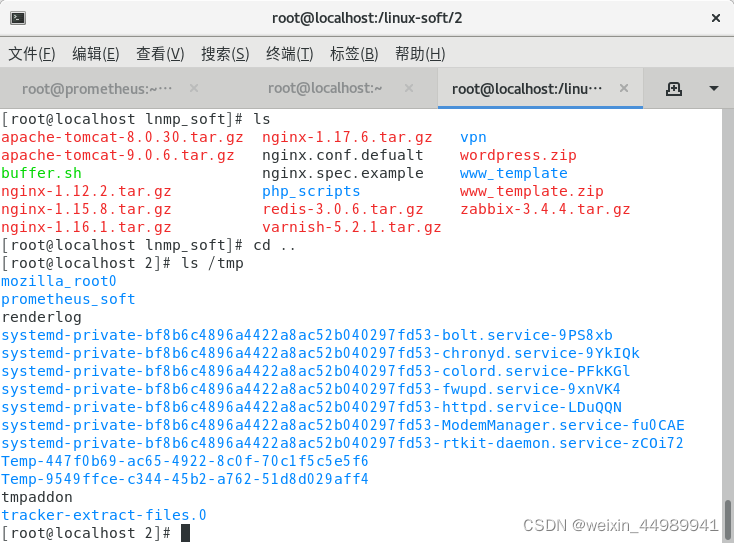

另一种方法：

在真机上查看包是否存在
ls /linux-soft/2
原地释放
  tar xf /linux-soft/2/prometheus_soft.tar.gz /tmp
  cd /linux-soft/2
  ls
继续释放 prometheus_soft.tar.gz
  tar -xf prometheus_soft.tar.gz
  ls
  cd prometheus_soft/
  ls
  移动到/tmp目录下，方便上传
  mv prometheus_soft /tmp
  ls /tmp

?

?

?

?

?

?

?

监控mariadb数据库

在node1节点上安装数据库

[root@node1 ~]# cat /etc/yum.repos.d/local.repo
[local_repo]
name=CentOS-$releasever - Base
baseurl=ftp://192.168.4.254/centos-1804
enabled=1
gpgcheck=0

[root@node1 ~]# yum install -y mariadb-server
[root@node1 ~]# systemctl enable mariadb --now

?

在node1上安装mysql exporter

• mysql exporter需要访问数据库，所以需要在数据库中为exporter创建授权用户

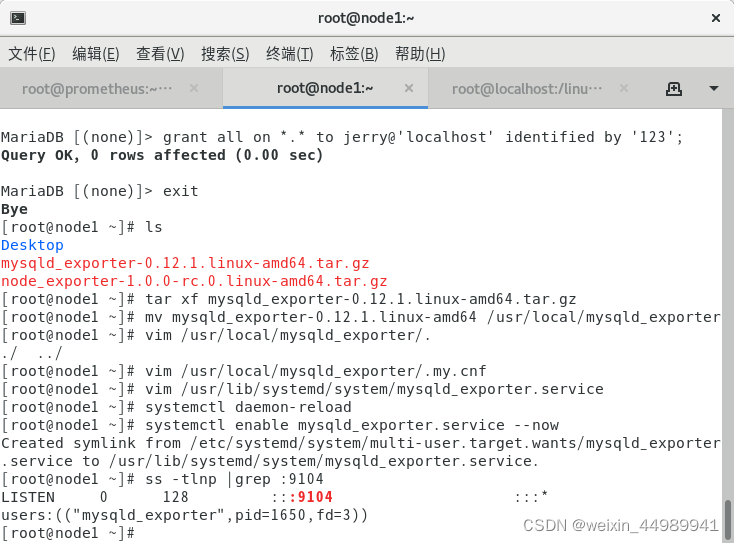

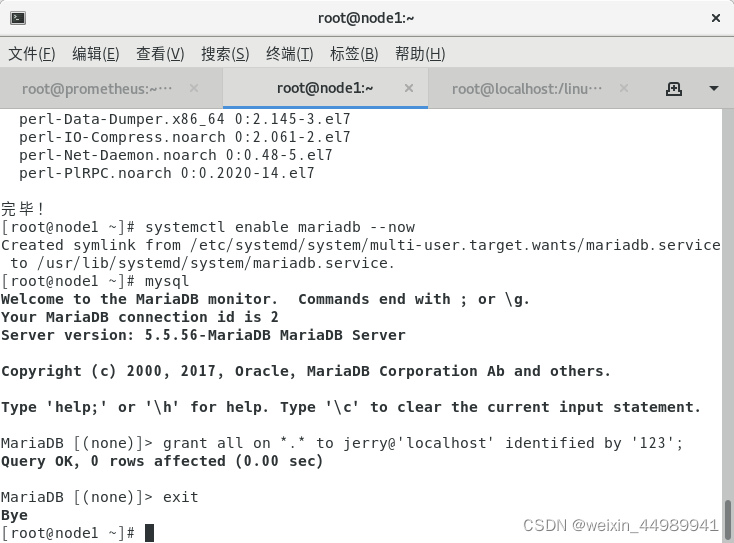

[root@node1 ~]# mysql
MariaDB [(none)]> grant all on *.* to jerry@'localhost' identified by '123';    # 创建用户jerry，密码是123
MariaDB [(none)]> exit

?配置mysql exporter

[root@prometheus prometheus_soft]# scp mysqld_exporter-0.12.1.linux-amd64.tar.gz 192.168.4.11:/root/

[root@node1 ~]# tar xf mysqld_exporter-0.12.1.linux-amd64.tar.gz
[root@node1 ~]# mv mysqld_exporter-0.12.1.linux-amd64 /usr/local/mysqld_exporter

# 编写用于连接mysql服务的配置文件
[root@node1 ~]# vim /usr/local/mysqld_exporter/.my.cnf
[client]
host=127.0.0.1
port=3306
user=jerry
password=123

# 创建service文件
[root@node1 ~]# vim /usr/lib/systemd/system/mysqld_exporter.service
[Unit]
Description=node_exporter
After=network.target

[Service]
ExecStart=/usr/local/mysqld_exporter/mysqld_exporter \
--config.my-cnf=/usr/local/mysqld_exporter/.my.cnf

[Install]
WantedBy=multi-user.target

# 启服务
[root@node1 ~]# systemctl daemon-reload
[root@node1 ~]# systemctl enable mysqld_exporter.service --now
[root@node1 ~]# ss -tlnp | grep :9104
LISTEN     0      128         :::9104

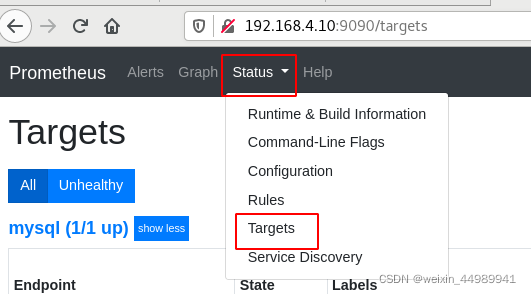

?查看状态：

?

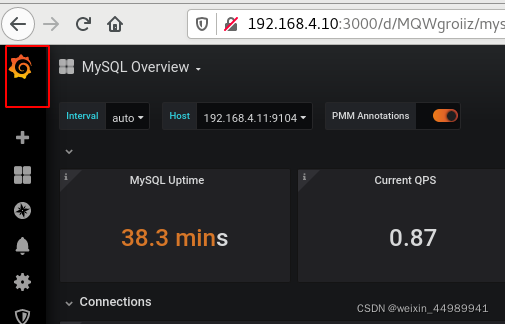

?在grafana中展示mysql exporter数据

?

?

?

?

?

模板切换

查看其模板：

?

?

?
