[系统运维]socket网络编程——概念篇

socket编程

socket编程

一切皆socket

本地进程间的通信，总结有4类：

消息传递（管道、FIFO、消息队列）
同步（互斥量、条件变量、读写锁、信号量）
共享内存（匿名和具名）

远程过程调用
网络中进程间的通讯时通过socket实现
唯一标识一个进程：通过网络层的ip地址，可以唯一的识别网络中的主机，通过传输层的“协议+端口”可以唯一标识应用程序。通过三元组（ip地址+协议+端口）可以识别网络的进程。

使用TCP/IP协议的应用程序通常采用的编程接口为socket（当前几乎所有的程序都是采用socket，网络进程无处不在，故“一切皆socket”）

socket套接字概念

?? Socket本身有“插座”的意思，在Linux环境下，用于表示进程间网络通信的特殊文件类型。本质为内核借助缓冲区形成的伪文件。
既然是文件，那么理所当然的，我们可以使用文件描述符引用套接字。与管道类似的，Linux系统将其封装成文件的目的是为了统一接口，使得读写套接字和读写文件的操作一致。区别是管道主要应用于本地进程间通信，而套接字多应用于网络进程间数据的传递。

??在TCP/IP协议中，“IP地址+TCP或UDP端口号”唯一标识网络通讯中的一个进程。“IP地址+端口号”就对应一个socket。欲建立连接的两个进程各自有一个socket来标识，那么这两个socket组成的socket pair就唯一标识一个连接。因此可以用Socket来描述网络连接的一对一关系。

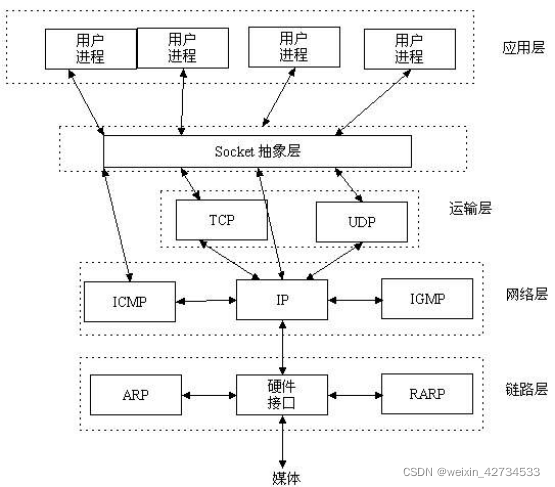

??套接字通信原理如下图所示：
在这里插入图片描述

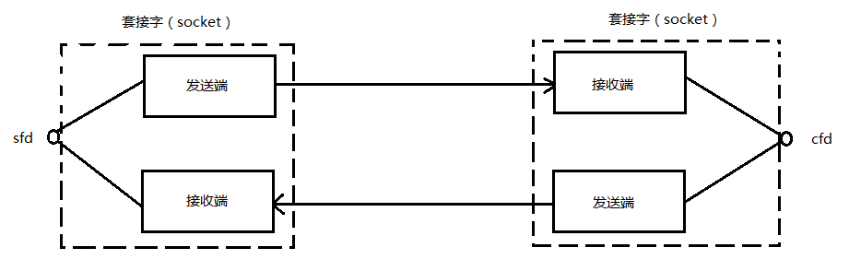

在网络通信中，套接字一定是成对出现的。一端的发送缓冲区对应对端的接收缓冲区。我们使用同一个文件描述符索发送缓冲区和接收缓冲区。
TCP/IP协议最早在BSD UNIX上实现，为TCP/IP协议设计的应用层编程接口称为socket API。本章的主要内容是socket API，主要介绍TCP协议的函数接口，最后介绍UDP协议和UNIX Domain Socket的函数接口。
在这里插入图片描述

网络套接字函数

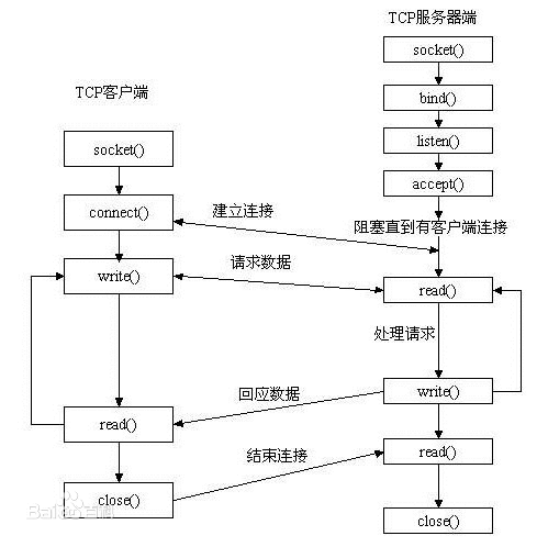

socket模型创建流程图

在这里插入图片描述

socket函数

#include <sys/types.h> /* See NOTES */
#include <sys/socket.h>
int socket(int domain, int type, int protocol);
domain:
	AF_INET 这是大多数用来产生socket的协议，使用TCP或UDP来传输，用IPv4的地址
	AF_INET6 与上面类似，不过是来用IPv6的地址
	AF_UNIX 本地协议，使用在Unix和Linux系统上，一般都是当客户端和服务器在同一台及其上的时候使用
type:
	SOCK_STREAM 这个协议是按照顺序的、可靠的、数据完整的基于字节流的连接。这是一个使用最多的socket类型，这个socket是使用TCP来进行传输。
	SOCK_DGRAM 这个协议是无连接的、固定长度的传输调用。该协议是不可靠的，使用UDP来进行它的连接。
	SOCK_SEQPACKET该协议是双线路的、可靠的连接，发送固定长度的数据包进行传输。必须把这个包完整的接受才能进行读取。
	SOCK_RAW socket类型提供单一的网络访问，这个socket类型使用ICMP公共协议。（ping、traceroute使用该协议）
	SOCK_RDM 这个类型是很少使用的，在大部分的操作系统上没有实现，它是提供给数据链路层使用，不保证数据包的顺序
protocol:
	传0 表示使用默认协议。
返回值：
	成功：返回指向新创建的socket的文件描述符，失败：返回-1，设置errno

socket()打开一个网络通讯端口，如果成功的话，就像open()一样返回一个文件描述符，应用程序可以像读写文件一样用read/write在网络上收发数据，如果socket()调用出错则返回-1。对于IPv4，domain参数指定为AF_INET。对于TCP协议，type参数指定为SOCK_STREAM，表示面向流的传输协议。如果是UDP协议，则type参数指定为SOCK_DGRAM，表示面向数据报的传输协议。protocol参数的介绍从略，指定为0即可。

bind函数

#include <sys/types.h> /* See NOTES */
#include <sys/socket.h>
int bind(int sockfd, const struct sockaddr *addr, socklen_t addrlen);
sockfd：
	socket文件描述符
addr:
	构造出IP地址加端口号
addrlen:
	sizeof(addr)长度
返回值：
	成功返回0，失败返回-1, 设置errno

服务器程序所监听的网络地址和端口号通常是固定不变的，客户端程序得知服务器程序的地址和端口号后就可以向服务器发起连接，因此服务器需要调用bind绑定一个固定的网络地址和端口号。
bind()的作用是将参数sockfd和addr绑定在一起，使sockfd这个用于网络通讯的文件描述符监听addr所描述的地址和端口号。前面讲过，struct sockaddr *是一个通用指针类型，addr参数实际上可以接受多种协议的sockaddr结构体，而它们的长度各不相同，所以需要第三个参数addrlen指定结构体的长度。如：

struct sockaddr_in servaddr;
bzero(&servaddr, sizeof(servaddr));
servaddr.sin_family = AF_INET;
servaddr.sin_addr.s_addr = htonl(INADDR_ANY);
servaddr.sin_port = htons(6666);

首先将整个结构体清零，然后设置地址类型为AF_INET，网络地址为INADDR_ANY，这个宏表示本地的任意IP地址，因为服务器可能有多个网卡，每个网卡也可能绑定多个IP地址，这样设置可以在所有的IP地址上监听，直到与某个客户端建立了连接时才确定下来到底用哪个IP地址，端口号为6666。

listen函数

#include <sys/types.h> /* See NOTES */
#include <sys/socket.h>
int listen(int sockfd, int backlog);
sockfd:
	socket文件描述符
backlog:
	排队建立3次握手队列和刚刚建立3次握手队列的链接数和

查看系统默认backlog

cat /proc/sys/net/ipv4/tcp_max_syn_backlog

典型的服务器程序可以同时服务于多个客户端，当有客户端发起连接时，服务器调用的accept()返回并接受这个连接，如果有大量的客户端发起连接而服务器来不及处理，尚未accept的客户端就处于连接等待状态，listen()声明sockfd处于监听状态，并且最多允许有backlog个客户端处于连接待状态，如果接收到更多的连接请求就忽略。listen()成功返回0，失败返回-1。

accept函数

#include <sys/types.h> 		/* See NOTES */
#include <sys/socket.h>
int accept(int sockfd, struct sockaddr *addr, socklen_t *addrlen);
sockdf:
	socket文件描述符
addr:
	传出参数，返回链接客户端地址信息，含IP地址和端口号
addrlen:
	传入传出参数（值-结果）,传入sizeof(addr)大小，函数返回时返回真正接收到地址结构体的大小
返回值：
	成功返回一个新的socket文件描述符，用于和客户端通信，失败返回-1，设置errno

三方握手完成后，服务器调用accept()接受连接，如果服务器调用accept()时还没有客户端的连接请求，就阻塞等待直到有客户端连接上来。addr是一个传出参数，accept()返回时传出客户端的地址和端口号。addrlen参数是一个传入传出参数（value-result argument），传入的是调用者提供的缓冲区addr的长度以避免缓冲区溢出问题，传出的是客户端地址结构体的实际长度（有可能没有占满调用者提供的缓冲区）。如果给addr参数传NULL，表示不关心客户端的地址。

服务器程序结构是这样的：

while (1) {
	cliaddr_len = sizeof(cliaddr);
	connfd = accept(listenfd, (struct sockaddr *)&cliaddr, &cliaddr_len);
	n = read(connfd, buf, MAXLINE);
	......
	close(connfd);
}

整个是一个while死循环，每次循环处理一个客户端连接。由于cliaddr_len是传入传出参数，每次调用accept()之前应该重新赋初值。accept()的参数listenfd是先前的监听文件描述符，而accept()的返回值是另外一个文件描述符connfd，之后与客户端之间就通过这个connfd通讯，最后关闭connfd断开连接，而不关闭listenfd，再次回到循环开头listenfd仍然用作accept的参数。accept()成功返回一个文件描述符，出错返回-1。

connect函数

#include <sys/types.h> 					/* See NOTES */
#include <sys/socket.h>
int connect(int sockfd, const struct sockaddr *addr, socklen_t addrlen);
sockdf:
	socket文件描述符
addr:
	传入参数，指定服务器端地址信息，含IP地址和端口号
addrlen:
	传入参数,传入sizeof(addr)大小
返回值：
	成功返回0，失败返回-1，设置errno

客户端需要调用connect()连接服务器，connect和bind的参数形式一致，区别在于bind的参数是自己的地址，而connect的参数是对方的地址。connect()成功返回0，出错返回-1。

send函数

ssize_t send(int sockfd, const void *buf, size_t len, int flags);

sockfd为建立好连接的socket;
buf为需要发送的内存地址，发送的数据类型可以是：数组、结构体、字符串…
len需要发送到数据长度；
flags为0
send函数返回的错误（<=0）,表示通信链路不可用

recv函数

recv用于接收对端socket发送来的数据

ssize_t recv(int sockfd, void *buf, size_t len, int flags);

服务端有两个socket:

服务器端有两个socket，一是监听socket，还有一个是客户端连接成功后，由accept函数创建用于与客户端收发报文的socket
程序退出时先关闭socket

readmsg、writemsg函数

ssize_t sendmsg(int sockfd, const struct msghdr *msg, int flags);
ssize_t recvmsg(int sockfd, struct msghdr *msg, int flags);

close()函数

#include <unistd.h>
int close(int fd);

函数小结

服务端函数调用的流程是：socket->bind->listen->accept->recv/send->close

客户端函数调用的流程是：socket->connect->send/recv->close

其中send/recv可以进行多次交互。

C/S模型-TCP

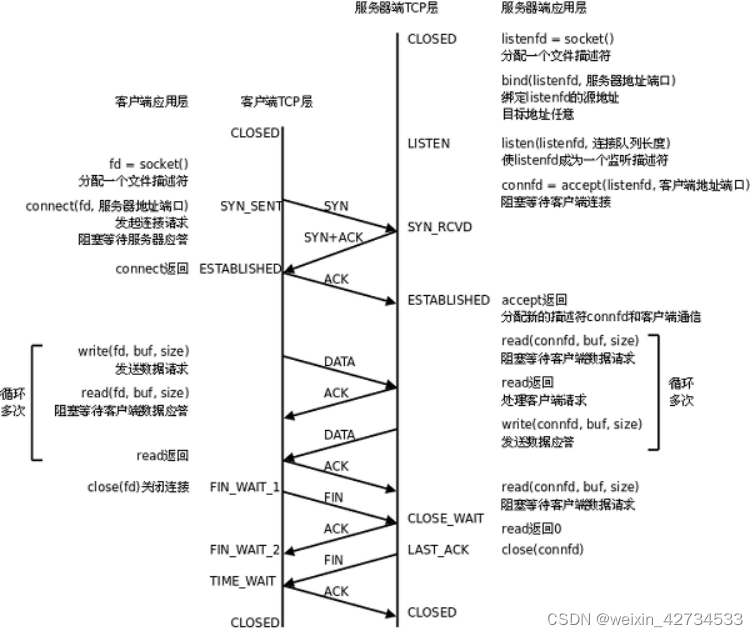

下图是基于TCP协议的客户端/服务器程序的一般流程：
在这里插入图片描述
服务器调用socket()、bind()、listen()完成初始化后，调用accept()阻塞等待，处于监听端口的状态，客户端调用socket()初始化后，调用connect()发出SYN段并阻塞等待服务器应答，服务器应答一个SYN-ACK段，客户端收到后从connect()返回，同时应答一个ACK段，服务器收到后从accept()返回。
数据传输的过程：
建立连接后，TCP协议提供全双工的通信服务，但是一般的客户端/服务器程序的流程是由客户端主动发起请求，服务器被动处理请求，一问一答的方式。因此，服务器从accept()返回后立刻调用read()，读socket就像读管道一样，如果没有数据到达就阻塞等待，这时客户端调用write()发送请求给服务器，服务器收到后从read()返回，对客户端的请求进行处理，在此期间客户端调用read()阻塞等待服务器的应答，服务器调用write()将处理结果发回给客户端，再次调用read()阻塞等待下一条请求，客户端收到后从read()返回，发送下一条请求，如此循环下去。
如果客户端没有更多的请求了，就调用close()关闭连接，就像写端关闭的管道一样，服务器的read()返回0，这样服务器就知道客户端关闭了连接，也调用close()关闭连接。注意，任何一方调用close()后，连接的两个传输方向都关闭，不能再发送数据了。如果一方调用shutdown()则连接处于半关闭状态，仍可接收对方发来的数据。
在学习socket API时要注意应用程序和TCP协议层是如何交互的：应用程序调用某个socket函数时TCP协议层完成什么动作，比如调用connect()会发出SYN段应用程序如何知道TCP协议层的状态变化，比如从某个阻塞的socket函数返回就表明TCP协议收到了某些段，再比如read()返回0就表明收到了FIN段

shutdown(int fd,int how):
how:
SHUT_RD关闭读端	 SHUT_WR关闭写端	  SHUT_RDWR关读写

shutdown与close的区别：close()默认是关读写，shutdown更精细。在多个进程共享一个套接字时，close每调用一次，计数减1，计数为零时，所有进程都调用了close，套接字将被释放；如果调用了shutdown(sfd,SHUT_RDWR)，其他进程将无法通信。

利用以上接口函数可以实现两个终端基本的通信。

服务器端

server.c的作用是从客户端读字符，然后将每个字符转换为大写并回送给客户端。

/*
*server.c
*/
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>
#include <ctype.h>

#define MAXLINE 80
#define SERV_PORT 6666

int main(void)
{
	struct sockaddr_in servaddr, cliaddr;
	socklen_t cliaddr_len;
	int listenfd, connfd;
	char buf[MAXLINE];
	char str[INET_ADDRSTRLEN];
	int i, n;

	listenfd = socket(AF_INET, SOCK_STREAM, 0);

	/*
	bzero函数
	函数原型：void bzero(void *s,int n)
	作用：bzero函数的作用是将s指针指向的地址的前n个字节清零。
	*/
	bzero(&servaddr, sizeof(servaddr));
	servaddr.sin_family = AF_INET;
	servaddr.sin_addr.s_addr = htonl(INADDR_ANY);
	servaddr.sin_port = htons(SERV_PORT);

	bind(listenfd, (struct sockaddr *)&servaddr, sizeof(servaddr));
	listen(listenfd, 20);

	printf("Accepting connections ...\n");
	while (1) {
		cliaddr_len = sizeof(cliaddr);
		connfd = accept(listenfd, (struct sockaddr *)&cliaddr, &cliaddr_len);
		printf("received from %s at PORT %d\n",
		inet_ntop(AF_INET, &cliaddr.sin_addr, str, sizeof(str)),
		ntohs(cliaddr.sin_port));

		n = read(connfd, buf, MAXLINE);
		printf("Get data:%s\n",buf);
		for (i = 0; i < n; i++)
			buf[i] = toupper(buf[i]);
		write(connfd, buf, n);
		close(connfd);
	}
	return 0;
}

客户端

client.c的作用是从命令行参数中获得一个字符串发给服务器，然后接收服务器返回的字符串并打印。

/*
*client.c
*/
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>

#define MAXLINE 80
#define SERV_PORT 6666

int main(int argc, char *argv[])
{
	struct sockaddr_in servaddr;
	char buf[MAXLINE];
	int sockfd, n;
char *str;

	if (argc != 2) {
		fputs("usage: ./client message\n", stderr);
		exit(1);
	}
str = argv[1];

	sockfd = socket(AF_INET, SOCK_STREAM, 0);

	bzero(&servaddr, sizeof(servaddr));
	servaddr.sin_family = AF_INET;
	inet_pton(AF_INET, "127.0.0.1", &servaddr.sin_addr);
	servaddr.sin_port = htons(SERV_PORT);

	connect(sockfd, (struct sockaddr *)&servaddr, sizeof(servaddr));

	write(sockfd, str, strlen(str));

	n = read(sockfd, buf, MAXLINE);
	printf("Response from server:%s\n",buf);
	close(sockfd);

	return 0;
}

由于客户端不需要固定的端口号，因此不必调用bind()，客户端的端口号由内核自动分配。注意，客户端不是不允许调用bind()，只是没有必要调用bind()固定一个端口号，服务器也不是必须调用bind()，但如果服务器不调用bind()，内核会自动给服务器分配监听端口，每次启动服务器时端口号都不一样，客户端要连接服务器就会遇到麻烦。

accept:实现服务器的文件描述符与客户端的地址建立连接；
connect:实现客户端的文件描述符与服务器的地址建立连接；

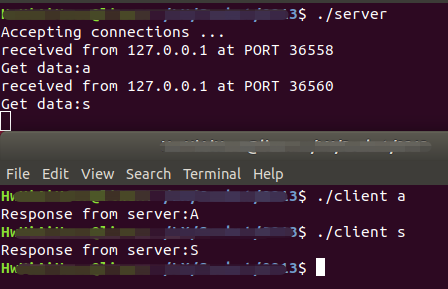

运行结果附图：

在这里插入图片描述

解惑

1.为什么服务器端的servaddr的ip地址采用系统默认分配（任意IP）的形式？
??服务器操作系统的IP地址往往是不唯一的，我们无法确定是哪一个IP地址去绑定，因此此处在调用bind()时，只需要发送服务器的端口即可，不管是哪个网卡/IP地址接收数据，均由服务器操作系统来处理。

2.关于本机IP地址、127.0.0.1和0.0.0.0的区别
??127.0.0.1是本机环回地址，0.0.0.0代表本机上的所有IP地址；
??只有监听0.0.0.0创建的Socket，才能做到无论使用127.0.0.1或是主机IP都可以创建TCP连接。
??环回地址是存在一个范围的：127.0.0.0~127.255.255.255均予以保留。此地址块中的任何地址都将环回至本机地址，并且此地址块的任何地址都绝不会出现在任何网络中

客户端程序client.c 在绑定服务器主机地址时，需要指明主机的地址。通过ifconfig查看本机的地址，然后将该地址写入到client.c中
