[系统运维]prometheus监控nginx

简述

监控Nginx主要用到以下三个模块：

• nginx-module-vts：Nginx virtual host traffic statusmodule，Nginx的监控模块，能够提供JSON格式的数据产出。
• nginx-vts-exporter：Simple serverthat scrapes Nginx vts stats and exports them via HTTP for Prometheus consumption。主要用于收集Nginx的监控数据，并给Prometheus提供监控接口，默认端口号9913。
• Prometheus：监控Nginx-vts-exporter提供的Nginx数据，并存储在时序数据库中，可以使用PromQL对时序数据进行查询和聚合。

1.下载nginx-module-vts模块

解压
unzip nginx-module-vts-master.zip
mv nginx-module-vts-master /usr/local/

2.安装nginx

tar zxvf nginx-1.15.7.tar.gz
cd nginx-1.15.7

./configure  --prefix=/usr/local/nginx --with-http_gzip_static_module --with-http_stub_status_module --with-http_ssl_module --with-pcre --with-file-aio --with-http_realip_module --add-module=/usr/local/nginx-module-vts-master

make && make install

修改nginx配置文件，新起一个vhost暴露给server端访问数据：

vim /usr/local/nginx/conf/nginx.conf

server下添加如下：http {
    vhost_traffic_status_zone;  --添加

    ...

    server {

        ...

        location /status {
            vhost_traffic_status_display;  --添加
            vhost_traffic_status_display_format html;  --添加
        }
    }
}

Nginx-module-vts模块介绍：

这是一个Nginx模块，提供对虚拟主机状态信息的访问。它包含当前状态，例如servers, upstreams, caches。这类似于nginx plus的实时活动监视。内置的html和旧版本的演示页面也保持一致。这个模块主要就是来监控nginx虚拟主机状态的。

首先，指令vhost_traffic_status_zone是必需的，如果指令vhost_traffic_status_display被设置，可以通过下方式访问：

• /status/format/json

  • 请求/status/format/json将用一个包含当前活动数据的json文档进行响应，以便在实时仪表板和三方监视工具中使用。

• /status/format/html

  • 请求/status/format/html将会用一个内置的内置的html仪表板网页进行响应，该仪表盘的内部请求走/status/format/json。

• /status/format/jsonp

  • 请求/status/format/jsonp将用一个jsonp回调函数进行响应，该函数包含用于实时仪表板和三方监视工具的当前活动数据。

• /status/format/prometheus

  • 请求/status/format/prometheus将用包含当前活动数据的prometheus文档来响应。

• /status/control

  • 请求/status/control将返回基于查询语句字符串重置或删除区域后的JSON文档。更多可以参考Control.

测试nginx配置文件是否正确：
/usr/local/nginx/sbin/nginx -t

如果正确没问题，启动nginx
启动nginx：
/usr/local/nginx/sbin/nginx

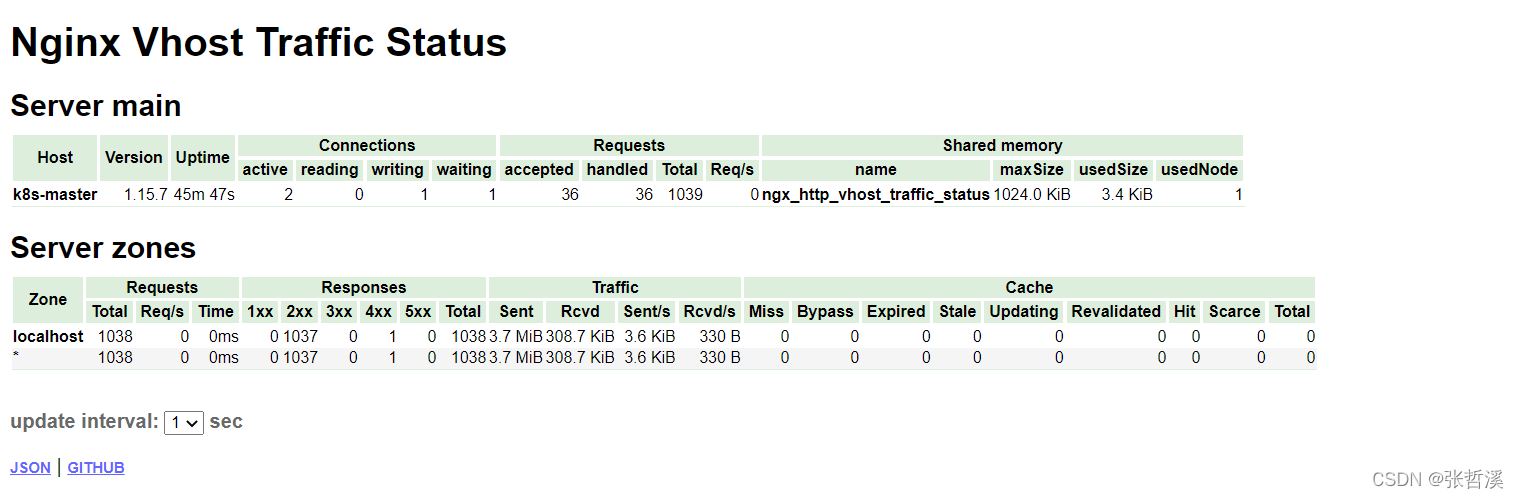

此时访问http://IP地址/status可以看到nginx的状态信息了。

3.安装nginx-vts-exporter

https://github.com/hnlq715/nginx-vts-exporter/releases/download/v0.9.1/nginx-vts-exporter-0.9.1.linux-amd64.tar.gz
tar -zxvf nginx-vts-exporter-0.9.1.linux-amd64.tar.gz
 mv nginx-vts-exporter-0.9.1.linux-amd64  /usr/local/nginx-vts-exporter
chmod +x /usr/local/nginx-vts-exporter-0.5/bin/nginx-vts-exporter
cd /usr/local/nginx-vts-exporter/bin
通过nginx-vts-exporter二进制文件来执行nginx-vts-exporter程序
nohup ./nginx-vts-exporter  -nginx.scrape_uri http://10.10.xx.xx:80/status/format/json &

#注意：http://10.10.xx.xx/status/format/json这个地方的ip地址是nginx的IP地址
nginx-vts-exporter的监听端口是9913

也可以使用systemctl管理nginx-vts-exporter进程。

[root@localhost nginx-vts-exporter]# vim /usr/lib/systemd/system/nginx_vts_exporter.service
[Unit]
Description=prometheus_nginx_vts
After=network.target

[Service]
Type=simple
ExecStart=/usr/local/nginx-vts-exporter/nginx-vts-exporter  -nginx.scrape_uri http://10.10.xx.xx:80/status/format/json
Restart=on-failure

[Install]
WantedBy=multi-user.target

[root@localhost nginx-vts-exporter]# systemctl daemon-reload
[root@localhost nginx-vts-exporter]# systemctl enable  nginx_vts_exporter
[root@localhost nginx-vts-exporter]# systemctl start nginx_vts_exporter
[root@localhost nginx-vts-exporter]# systemctl status nginx_vts_exporter
● nginx_vts_exporter.service - prometheus_nginx_vts
   Loaded: loaded (/usr/lib/systemd/system/nginx_vts_exporter.service; disabled; vendor preset: disabled)
   Active: active (running) since Fri xxxx-xx-xx xx:xx:xx EDT; 4 days ago
 Main PID: 90274 (nginx-vts-expor)
   CGroup: /system.slice/nginx_vts_exporter.service
           └─90274 /usr/local/nginx-vts-exporter/nginx-vts-exporter -nginx.scrape_uri http://10.10.xx.xx:80/status/format/json

4.修改prometheus-cfg.yaml文件

添加如下job：

  - job_name: 'nginx'
      scrape_interval: 5s
      static_configs:
      - targets: ['192.168.124.16:9913']

kubectl apply -f prometheus-cfg.yaml

kubectl delete -f prometheus-deploy.yaml

kubectl apply -f prometheus-deploy.yaml

#注意： - targets: [‘10.10.xx.xx:9913’]这个ip地址是nginx-vts-exporter程序所在机器的ip地址

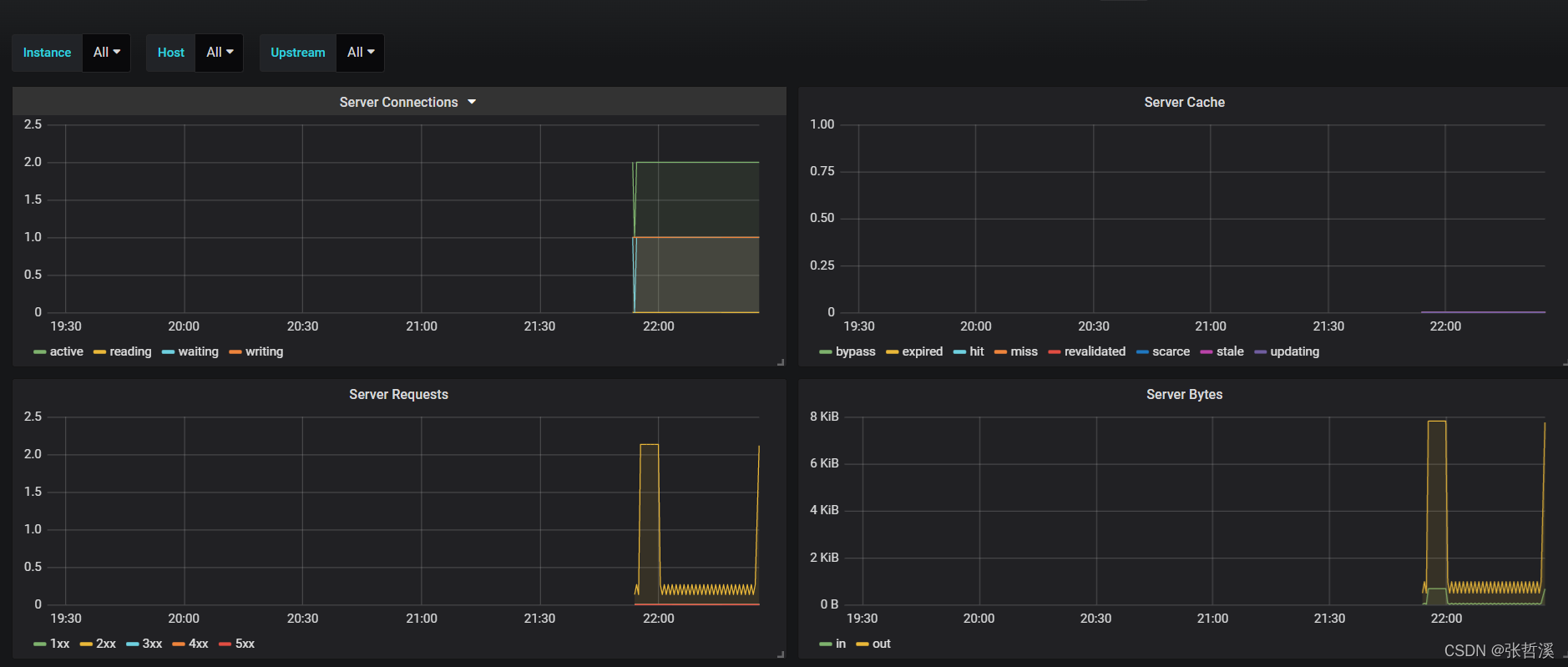

5.在grafana界面导入nginx json文件
