[系统运维]Linux DTS (Device Tree Source)设备树源码

1. 简介

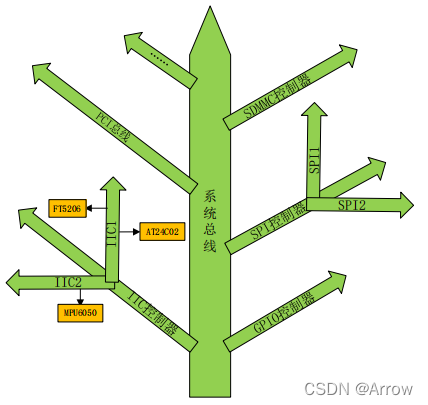

• 概念：设备树(Device Tree)，将这个词分开就是“设备”和“树”，描述设备树的文件叫做 DTS(Device Tree Source)，这个 DTS 文件采用树形结构描述板级设备，也就是开发板上的设备信息，比如 CPU 数量、 内存基地址、IIC 接口上接了哪些设备、SPI 接口上接了哪些设备等等。如下图所示


• 树的主干就是系统总线，IIC 控制器、GPIO 控制器、SPI 控制器等都是接 到系统主线上的分支。IIC 控制器有分为 IIC1 和 IIC2 两种，其中 IIC1 上接了 FT5206 和 AT24C02 这两个 IIC 设备，IIC2 上只接了 MPU6050 这个设备。DTS 文件的主要功能就是按图所示的结构来描述板子上的设备信息。

• DTS 是为 Linux 提供一种硬件信息的描述方法，以此代替源码中的 硬件编码 (hard code)。DTS 即 Device Tree Source 设备树源码， Device Tree 是一种描述硬件的数据结构，起源于 OpenFirmware (OF). 在 Linux 2.6 中， ARM 架构的板级硬件细节过多的被硬编码在 arch/arm/plat-xxx 和 arch/arm/mach-xxx (比如板上的 platform 设备，resource， i2c_board_info, spi_board_info 以及各种硬件的 platform_data）, 这些板级细节代码对内核来讲只不过是垃圾代码。而采用 Device Tree 后， 许多硬件的细节可以直接透过它传递给 Linux，而不再需要在 kernel 中 进行大量的冗余编码。

• DTS设备树描述文件中什么代表总线，什么代表设备

  • 设备：一个含有compatible属性的节点就是一个设备
  • 总线：包含一组设备节点的父节点即为总线

1.1 引入DTS的原因

• 对ARM平台的相关code做出如下相关规范调整，这个也正是引入DTS的原因：
  • ARM的核心代码仍然保存在arch/arm目录下
  • ARM SoC core architecture code保存在arch/arm目录下
  • ARM SOC的周边外设模块的驱动保存在drivers目录下
  • ARM SOC的特定代码在arch/arm/mach-xxx目录下
  • ARM SOC board specific的代码被移除，由DeviceTree机制来负责传递硬件拓扑和硬件资源信息。
• 本质上，Device Tree改变了原来用hardcode方式将HW 配置信息嵌入到内核代码的方法，改用bootloader传递一个DB的形式。
• 如果我们认为kernel是一个black box，那么其输入参数应该包括：
  • 识别platform的信息
  • runtime的配置参数
  • 设备的拓扑结构以及特性
• 对于嵌入式系统，在系统启动阶段，bootloader会加载内核并将控制权转交给内核，此外， 还需要把上述的三个参数信息传递给kernel，以便kernel可以有较大的灵活性。在linux kernel中，Device Tree的设计目标就是如此。

1.2 文件格式

• 设备树相关文件均在 arch/arm/boot/dts/ 文件夹
• DTC 工具源码在 Linux 内核的 scripts/dtc 目录下
• DTC 工具依赖于 dtc.c、flattree.c、fstree.c 等文件，最终编译并链接出 DTC 这个主机文件
• 在 arch/arm/boot/dts/Makefile 中新增需要编译的DTS文件。
• 如果要编译 DTS 文件的话只需要进入到 Linux 源码根目录下，然后执行如下命令：
  • make all：编译 Linux 源码中的所有东西，包括 zImage，.ko 驱动模块以及设备 树
  • make dtbs：仅编译设备树

2. DTS语法

• DTS中常用符号的含义

2.1 .dtsi头文件

• 在 .dts 设备树文件中，可以通过“#include ”来引用 .h 、 .dtsi 和 .dts 文件。
• .dtsi 文件用于描述 SOC 的内部外设信息，比如 CPU 架构、主频、外设寄存器地址范围，比如 UART 、 IIC 等等。

2.2 设备节点

• 设备树是采用树形结构来描述板子上的设备信息的文件，每个设备都是一个节点，叫做设备节点，每个节点都通过一些属性信息来描述节点信息，属性就是 键值对。每个节点都有不同属性，不同的属性又有不同的内容，属性都是键值对，值可以为空或任意的字节流。
• .dts举例说明

/ {
    aliases {
        can0 = &flexcan1;
    };

    cpus {
        #address-cells = <1>;
        #size-cells = <0>;

        cpu0: cpu@0 {
        compatible = "arm,cortex-a7";
        device_type = "cpu";
        reg = <0>;
        };
    };

    intc: interrupt-controller@00a01000 {
        compatible = "arm,cortex-a7-gic";
        #interrupt-cells = <3>;
        interrupt-controller;
        reg = <0x00a01000 0x1000>,
        <0x00a02000 0x100>;
    };
}

• “/”是根节点，每个设备树文件只有一个根节点。

2.2.1 设备树中节点命名格式

• 节点标签：节点名@设备的地址或寄存器首地址

label: node-name@unit-address ???
// e.g.:
cpu0:cpu@0

2.2.2 设备树源码中常用的几种数据类型

1) 字符串

compatible ="arm,cortex-a7";

上述代码设置 compatible 属性的值为字符串“arm,cortex-a7”。

2) 32 位无符号整数

reg =<0>;

上述代码设置 reg 属性的值为 0，reg 的值也可以设置为一组值，比如： reg =<0 0x123456 100>;

3) 字符串列表

属性值也可以为字符串列表，字符串和字符串之间采用“,”隔开，如下所示：

compatible ="fsl,imx6ull-gpmi-nand", "fsl, imx6ul-gpmi-nand";

上述代码设置属性 compatible 的值为“fsl,imx6ull-gpmi-nand”和“fsl, imx6ul-gpmi-nand”。

2.2.3 标准属性

• 节点是由一堆属性组成，节点都是具体的设备，不同的设备需要的属性不同，用户可以自定义属性。除了用户自定义属性，有很多属性是标准属性，Linux 下的很多外设驱动都会使用这些标准属性

2.3 DTS的加载过程

• 如果要使用Device Tree，首先用户要了解自己的硬件配置和系统运行参数，并把这些信息组织成Device Tree source file。 通过DTC（Device Tree Compiler），可以将这些适合人类阅读的Device Tree source file变成适合机器处理的 Device Tree binary file（有一个更好听的名字，DTB，device tree blob）。在系统启动的时候，boot program （例如：firmware、bootloader）可以将保存在flash中的DTB copy到内存（当然也可以通过其他方式， 例如可以通过bootloader的交互式命令加载DTB，或者firmware可以探测到device的信息，组织成DTB保存在内存中）， 并把DTB的起始地址传递给client program（例如OS kernel，bootloader或者其他特殊功能的程序）。 对于计算机系统（computer system），一般是firmware->bootloader->OS，对于嵌入式系统，一般是bootloader->OS。


2.4 DTS的描述信息

• 设备树的组成：节点+属性

  • Device Tree由一系列被命名的结点（node）和属性（property）组成，而结点本身可包含子结点。所谓属性， 其实就是成对出现的name和value。在Device Tree中，可描述的信息包括（原先这些信息大多被hard code到kernel中）：
  • CPU的数量和类别
  • 内存基地址和大小
  • 总线和桥
  • 外设连接
  • 中断控制器和中断使用情况
  • GPIO控制器和GPIO使用情况
  • Clock控制器和Clock使用情况

• CPU、总线和设备组成的树

  • 它基本上就是画一棵电路板上CPU、总线、设备组成的树，Bootloader会将这棵树传递给内核，然后内核可以识别这棵树， 并根据它展开出Linux内核中的platform_device、i2c_client、spi_device等设备，而这些设备用到的内存、IRQ等资源， 也被传递给了内核，内核会将这些资源绑定给展开的相应的设备。

• 只描述无法动态探测到的设备

  • 是否Device Tree要描述系统中的所有硬件信息？答案是否定的。基本上，那些可以动态探测到的设备是不需要描述的， 例如USB device。不过对于SOC上的usb hostcontroller，它是无法动态识别的，需要在device tree中描述。同样的道理， 在computersystem中，PCI device可以被动态探测到，不需要在device tree中描述，但是PCI bridge如果不能被探测，那么就需要描述之。

• .dtsi包含公共部分

  • .dts文件是一种ASCII 文本格式的Device Tree描述，此文本格式非常人性化，适合人类的阅读习惯。
  • 基本上，在ARM Linux中，一个.dts文件对应一个ARM的machine，一般放置在内核的arch/arm/boot/dts/目录。
  • 由于一个SoC可能对应多个machine（一个SoC可以对应多个产品和电路板），势必这些.dts文件需包含许多共同的部分， Linux内核为了简化，把SoC公用的部分或者多个machine共同的部分一般提炼为.dtsi，类似于C语言的头文件。 其他的machine对应的.dts就include这个.dtsi。
  • 例如，对于RK3288而言， rk3288.dtsi就被rk3288-chrome.dts所引用， rk3288-chrome.dts有如下一行：#include“rk3288.dtsi”, 对于rtd1195,在 rtd-119x-nas.dts中就包含了/include/ ”rtd-119x.dtsi” 当然，和C语言的头文件类似，.dtsi也可以include其他的.dtsi，譬如几乎所有的ARM SoC的.dtsi都引用了skeleton.dtsi，即#include”skeleton.dtsi“ 或者 /include/ “skeleton.dtsi”

• DTS合并

  • 正常情况下所有的dts文件以及dtsi文件都含有一个根节点”/”,这样include之后就会造成有很多个根节点? 按理说 device tree既然是一个树，那么其只能有一个根节点，所有其他的节点都是派生于根节点的child node. 其实Device Tree Compiler会对DTS的node进行合并，最终生成的DTB中只有一个 root node.

• 节点

  • device tree的基本单元是node。这些node被组织成树状结构，除了root node，每个node都只有一个parent。 一个device tree文件中只能有一个root node。每个node中包含了若干的property/value来描述该node的一些特性。
  • 每个node用节点名字（node name）标识，节点名字的格式是node-name@unit-address。如果该node没有reg属性（后面会描述这个property）， 那么该节点名字中必须不能包括@和unit-address。unit-address的具体格式是和设备挂在那个bus上相关。例如对于cpu， 其unit-address就是从0开始编址，以此加一。而具体的设备，例如以太网控制器，其unit-address就是寄存器地址。root node的node name是确定的，必须是“/”。 在一个树状结构的device tree中，如何引用一个node呢？要想唯一指定一个node必须使用full path，例如/node-name-1/node-name-2/node-name-N。

2.3 DTS举例

• 1个双核ARM Cortex-A9 32位处理器；
  • ARM的local bus：上的内存映射区域分布了2个串口（分别位于0x101F1000 和 0x101F2000）、 GPIO控制器（位于0x101F3000）、SPI控制器（位于0x10115000）、中断控制器（位于0x10140000）和一个external bus桥；
  • External bus：桥上又连接了SMC SMC91111 Ethernet（位于0x10100000）、I2C控制器（位于0x10160000）、64MB NOR Flash（位于0x30000000）；
  • External bus桥上连接的I2C控制器所对应的I2C总线上又连接了Maxim DS1338实时钟（I2C地址为0x58）
• 其对应的.dts文件为：

/ {
    compatible = "acme,coyotes-revenge";
    #address-cells = <1>;
    #size-cells = <1>;
    interrupt-parent = <&intc>;

    cpus {
        #address-cells = <1>;
        #size-cells = <0>;
        cpu@0 {
            compatible = "arm,cortex-a9";
            reg = <0>;
        };
        cpu@1 {
            compatible = "arm,cortex-a9";
            reg = <1>;
        };
    };

    serial@101f1000 {
        compatible = "arm,pl011";
        reg = <0x101f1000 0x1000 >;
        interrupts = < 1 0 >;
    };

    serial@101f2000 {
        compatible = "arm,pl011";
        reg = <0x101f2000 0x1000 >;
        interrupts = < 2 0 >;
    };


    gpio@101f3000 {
        compatible = "arm,pl061";
        reg = <0x101f3000 0x1000
               0x101f4000 0x0010>;
        interrupts = < 3 0 >;
    };

    intc: interrupt-controller@10140000 {
        compatible = "arm,pl190";
        reg = <0x10140000 0x1000 >;
        interrupt-controller;
        #interrupt-cells = <2>;
    };

    spi@10115000 {
        compatible = "arm,pl022";
        reg = <0x10115000 0x1000 >;
        interrupts = < 4 0 >;
    };


    external-bus {
        #address-cells = <2>
        #size-cells = <1>;
        ranges = <0 0  0x10100000   0x10000     // Chipselect 1, Ethernet
                  1 0  0x10160000   0x10000     // Chipselect 2, i2c controller
                  2 0  0x30000000   0x1000000>; // Chipselect 3, NOR Flash

        ethernet@0,0 {
            compatible = "smc,smc91c111";
            reg = <0 0 0x1000>;  // 片选、偏移量、地址长度 (前2个cell为地址，后一个cell为长度)
            interrupts = < 5 2 >;
        };

        i2c@1,0 {
            compatible = "acme,a1234-i2c-bus";
            #address-cells = <1>;
            #size-cells = <0>;
            reg = <1 0 0x1000>;  // 片选、偏移量、地址长度
            rtc@58 {
                compatible = "maxim,ds1338";
                reg = <58>;
                interrupts = < 7 3 >;
            };
        };

        flash@2,0 {
            compatible = "samsung,k8f1315ebm", "cfi-flash";
            reg = <2 0 0x4000000>;  // 片选、偏移量、地址长度
        };
    };
};

• 说明如下：

• root结点”/”的compatible 属性

  • compatible = “acme,coyotes-revenge”; 定义了系统的名称， 它的组织形式为：, 。Linux内核通过过root结点"/"的compatible 属性即可判断它启动的是什么machine
  • Linux 内核通过根节点 compatible 属性找到对应的设备的函数调用过程：


• 每个设备的compatible属性

  • 在.dts文件的每个设备，都有一个compatible属性，compatible属性用于驱动和设备的绑定
  • compatible 属性是一个字符串的列表， 列表中的第一个字符串表征了结点代表的确切设备，形式为”,"，其后的字符串表征可兼容的其他设备。可以说前面的是特指， 后面的则涵盖更广的范围

• #address-cells和#size-cells

  • 父结点的#address-cells和#size-cells分别决定了子结点的reg属性的address和length字段的长度
  • 在本例中，root结点的#address-cells = <1>;和#size-cells =<1>;决定了serial、gpio、spi等结点的address和length字段的长度分别为1
  • cpus 结点的#address-cells= <1>;和#size-cells =<0>;决定了2个cpu子结点的address为1，而length为空， 于是形成了2个cpu的reg =<0>;和reg =<1>;
  • external-bus结点的#address-cells= <2>和#size-cells =<1>; 决定了其下的ethernet、i2c、flash的reg字段形如reg = <0 0 0x1000>;、reg = <1 0 0x1000>;和reg = <2 0 0x4000000>;

• ranges

  • ranges属性为一个地址转换表。表中的每一行都包含了子地址、父地址、在子地址空间内的区域大小。他们的大小（包含的cell） 分别由子节点的address-cells的值、父节点的address-cells的值和子节点的size-cells来决定。
  • 对于本例而言，子地址空间的#address-cells为2， 父地址空间的#address-cells值为1，因此0 0 0x10100000 0x10000的前2个cell为external-bus上片选0上偏移0， 第3个cell表示external-bus上片选0上偏移0的地址空间被映射到CPU的0x10100000位置，第4个cell表示映射的大小为0x10000。ranges的后面2个项目的含义可以类推。
  • 以第一行为例：
    • 0 0 两个cell，由子节点external-bus的address-cells=<2>决定
    • 0x10100000 一个cell，由父节点的address-cells=<1>决定
    • 0x10000 一个cell，由子节点external-bus的size-cells=<1>决定
  • 即第一行的含义：片选0，偏移量0（选中了网卡），被映射到CPU地址空间的0x10100000~0x10110000中，地址长度为0x10000

#address-cells= <1>;
#size-cells= <1>;
...
external-bus{
    #address-cells = <2>
    #size-cells = <1>;
    ranges = <0 0  0x10100000  0x10000     // Chipselect 1,Ethernet
              1 0  0x10160000  0x10000     // Chipselect 2, i2c controller
              2 0  0x30000000  0x1000000>; // Chipselect 3, NOR Flash
};

• 节点名

  • node的名字自己可以随便定义，当然最好是见名知意，可以通过驱动程序打印当前使用的设备树节点 printk(“now dts node name is %s\n”,pdev->dev.of_node->name);

• compatible


  • compatible选项是用来和驱动程序中的of_match_table指针所指向的of_device_id结构里的compatible字段匹配的，只有dts里的compatible字段的名字和驱动程序中of_device_id里的compatible字段的名字一样，驱动程序才能进入probe函数

3. 在系统中查看设备树

• Linux 内核启动的时候会解析设备树中各个节点的信息，并且在根文件系统的 /proc/device-tree 目录下根据节点名字创建不同文件夹和文件，/proc/device-tree 目录就是设备树在根文件系统中的体现。

cd /proc/device-tree
ls
# 即可查看所有的设备和属性

• 特殊节点
  • aliases 子节点：主要功能就是定义别名，定义别名的目的就是为了方便访问节点
  • chosen 子节点：主要是为了 uboot 向 Linux 内核传递数据，重点是 bootargs 参数。bootargs 环境变量的值是在uboot 中设置的，而 uboot 中的 fdt_chosen 函数在设备树的 chosen 节点中加入了 bootargs 属性，并且还设置了 bootargs 属性值。

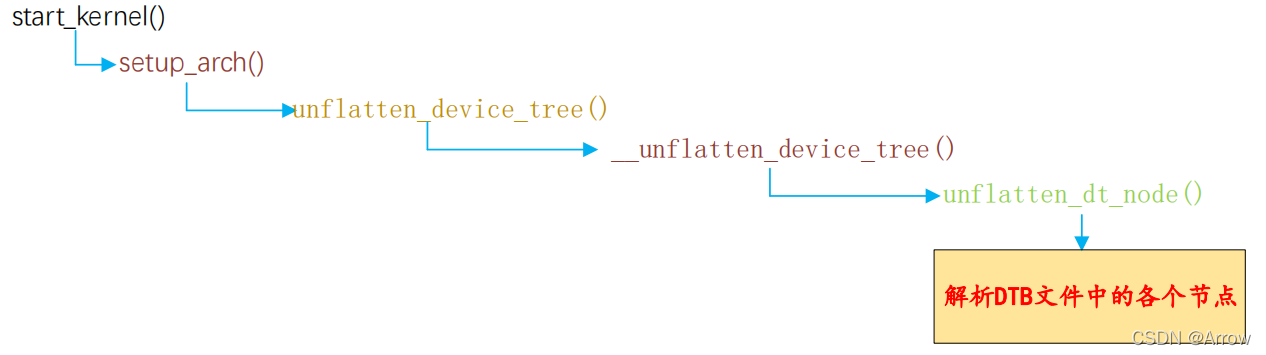

4. Linux内核解析DTB文件流程

• Linux 内核在启动的时候会解析 DTB 文件，然后在/proc/device-tree 目录下生成相应的设备树节点文件


5. 绑定信息文档

• Linux 内核源码中有详细的 .txt 文档描述了如何添加节点，这些 .txt 文档叫做绑定文档。
• 路径在Linux 源码目录： /Documentation/devicetree/bindings

6. 设备树常用操作函数

• Linux 内核给我们提供了一系列函数来获取设备树中的节点或者属性信息，这一系列函数都有统一的前缀“of_ ”，也叫做 OF 函数。OF 函数原型都定义在 include/linux/of.h 文件。

6.1 查找节点的 OF 函数

• 设备都是以节点的形式“挂”到设备树上的，因此要想获取这个设备的其他属性信息，必须先获取到这个设备的节点。Linux 内核使用 device_node 结构体来描述一个节点，此结构体定义在文件 include/linux/of.h 中，且of函数的实现位于kernel/drivers/of目录。

6.2 查找父/子节点的 OF 函数

6.3 提取属性值的 OF 函数

6.4 其它常用OF函数
