[系统运维]华为防火墙双机热备

双机热备的必要性

在网络关键节点上，如果只部署一台设备，无论其可靠性多高，系统都必然要承受因单点故障而导致网中断的风险。防火墙一般用作内网到外网的出口，是业务关键路径上的设备。为了防止因一台设备故障而导致的业务中断，要求防火墙必须提供更高的可靠性，此时需要使用防火墙双机热备组网。

1.备份前
2.备份后

VGMP

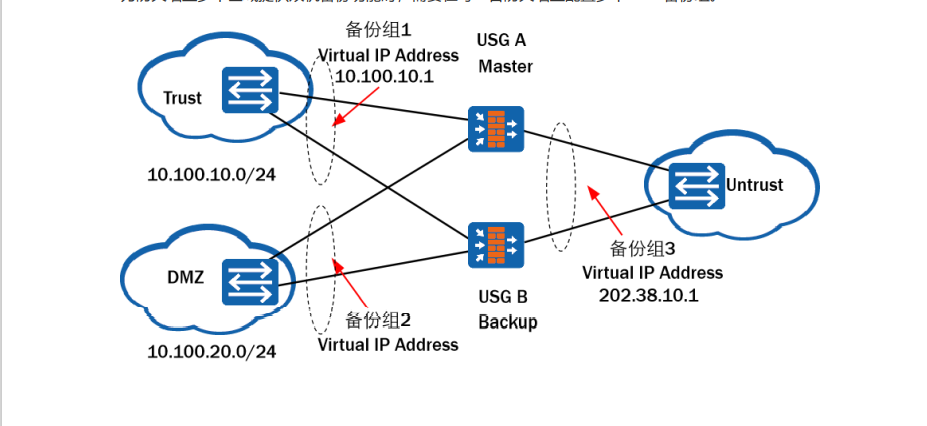

传统备份

1.防火墙上多个区域提供双机备份功能时，需要在每一台防火墙上配置多个VRRP备份组。

VRRP在防火墙应用中存在的缺陷
传统VRRP方式无法实现主、备用防火墙状态的一致性

2.VGMP
为了保证所有VRRP备份组切换的一致性，在VRRP的基础上进行了扩展，推出了VGMP（VRRP GroupManagement Protocol）来弥补此局限，实现以组为单位统一行动的目的。
VGMP提出VRRP管理组的概念，将同一台防火墙上的多个VRRP备份组都加入到一个VRRP管理组，由管理组统一管理所有VRRP备份组。通过统一控制各VRRP备份组状态的切换，来保证管理组内的所有VRRP备份组状态都是一致的。

VGMP基本原理

• 当防火墙上的VGMP为Active/Standby状态时，组内所有VRRP备份组的状态统一为Active/Standby状态。状态为Active的VGMP也会定期向对端发送HELLO报文，通知Standby端本身的运行状态（包括优先级、VRRP成员状态等）。

• 当防火墙上的VGMP为Active状态时，组内所有VRRP备份组的状态统一为Active状态，所有报文都将从该防火墙上通过，该防火墙成为主用防火墙。此时另外一台防火墙上对应的VGMP为备状态，该防火墙成为备用防火墙。

• 通过指定VGMP组的状态来决定谁将成为主用防火墙或备用防火墙。

• 防火墙的VGMP优先级有一个初始优先级，当防火墙的接口或者单板等出现故障时，会在初始优先级基础上减去一定的降低值。

• USG6000和NGFW Module的初始优先级为45000。USG9500的VGMP组的初始优先级与LPU板（接口板）上的插卡个数和SPU板（业务板）上的CPU个数有关。

• VGMP的优先级会根据组内的VRRP备份组状态为Active的VGMP也会定期向对端发送HELLO报文，通知Standby端本身的运行状态（包括优先级、VRRP成员状态等）。成员的状态动态调整，以此完成两台防火墙的主备倒换。

• 与VRRP类似，与VRRP不同的是，Standby端收到HELLO报文后，会回应一个ACK消息，该消息中也会携带本身的优先级、VRRP成员状态等。

• VGMP HELLO报文发送周期缺省为1秒。当Standby端三个HELLO报文周期没有收到对端发送的HELLO报文时，会认为对端出现故障，从而将自己切换到Active状态。

VGMP组管理

• 状态一致性管理
  • VGMP管理组控制所有的VRRP备份组统一切换。各备份组的主/备状态变化都需要通知其所属的VGMP管理组，由VGMP管理组决定是否允许VRRP备份组进行主/备状态切换。如果需要切换，则VGMP管理组控制所有的VRRP备份组统一切换。VRRP备份组加入到管理组后，状态不能自行单独切换。
• 抢占管理
  1. VRRP备份组本身具有抢占功能。即当原来出现故障的主设备故障恢复时，其优先级也会恢复，此时可以重新将自己的状态抢占为主。
  2. VGMP管理组的抢占功能和VRRP备份组类似，当管理组中出现故障的备份组故障恢复时，管理组的优先级也将恢复。此时VGMP可以决定是否需要重新抢占称为主设备。
  3. 当VRRP备份组加入到VGMP管理组后，备份组上原来的抢占功能将失效，抢占行为发生与否必须由VGMP管理组统一决定。

HRP协议

HRP（Huawei Redundancy Protocol）协议，用来实现防火墙双机之间动态状态数据和关键配置命令的备份。

1. 在双机热备组网中，当主防火墙出现故障时，所有流量都将切换到备防火墙。因为USG防火墙是状态防火墙，如果备防火墙上没有原来主防火墙上的会话表等连接状态数据，则切换到备防火墙的流量将无法通过防火墙，造成现有的连接中断，此时用户必须重新发起连接。
2. HRP模块提供了基础的数据备份机制和传输功能。各个应用模块收集本模块需要备份的数据，提交给HRP模块，HRP模块负责将数据发送到对端防火墙的对应模块，应用模块需要再将HRP模块提交上来的数据进行解析，并加入到防火墙的动态运行数据池中。
3. 备份内容：要备份的连接状态数据包括TCP/UDP的会话表、ServerMap表项、动态黑名单、NOPAT表项、ARP表项等。
4. 备份方向:防火墙上有状态为主的VGMP管理组，向对端备份。备份通道：一般情况下，在两台设备上直连的端口作为备份通道，有时也称为“心跳线”（VGMP也通过该通道进行通信）。

心跳接口

两台FW之间备份的数据是通过心跳口发送和接收的，是通过心跳链路（备份通道）传输的。
心跳口必须是状态独立且具有IP地址的接口，可以是一个物理接口（GE接口），也可以是为了增加带宽，由多个物理接口捆绑而成的一个逻辑接口Eth-Trunk。

HRP心跳接口共有五种状态：

• Invalid：本端FW上的心跳口配置错误时显示此状态（物理状态up，协议状态down），例如指定的心跳口为二层接口或未配置心跳接口的IP地址。
• Down：当本端FW上的心跳口的物理与协议状态均为down时，则会显示此状态。
• Peerdown：当本端FW上的心跳口的物理与协议状态均为up时，则心跳口会向对端对应的心跳口发送心跳链路探测报文。如果收不到对端响应的报文，那么FW会设置心跳接口状态为peerdown。但是心跳口还会不断发送心跳链路探测报文，以便当对端的对应心跳口up后，该心跳链路能处于连
  通状态。
• Ready：当本端FW上的心跳口的物理与协议状态均为up时，则心跳口会向对端对应的心跳口发送心跳链路探测报文。如果对端心跳口能够响应此报文（也发送心跳链路探测报文），那么FW会设置本端心跳接口状态为ready，随时准备发送和接受心跳报文。这时心跳口依旧会不断发送心跳链路探测报文，以保证心跳链路的状态正常。
• running：当本端FW有多个处于ready状态的心跳口时，FW会选择最先配置的心跳口形成心跳链路，并设置此心跳口的状态为running。如果只有一个处于ready状态的心跳口，那么它自然会成为状态为running的心跳口。状态为running的接口负责发送HRP心跳报文、HRP数据报文、HRP链路探测报文、VGMP报文和一致性检查报文。这时其余处于ready状态的心跳口处于备份状态，当处于running状态的心跳口或心跳链路故障时，其余处于ready状态的心跳口依次（按配置先后顺序）接替当前心跳口处理业务。

实验和配置

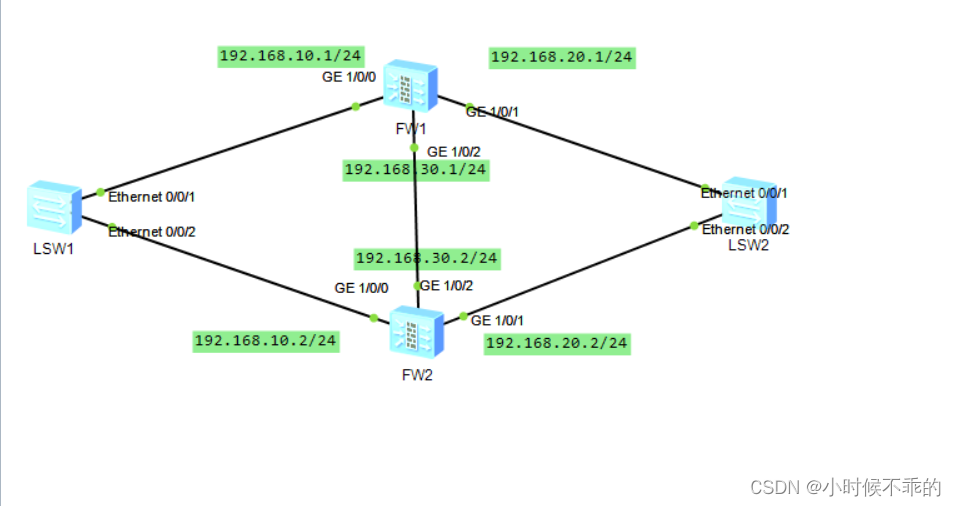

实验拓扑图

配置

IP地址和vrrp配置

1. fw1配置（主）

interface GigabitEthernet1/0/0
 ip address 192.168.10.1 255.255.255.0
vrrp vrid 1 virtual-ip 192.168.10.254 active
 service-manage ping permit
  undo shutdown


interface GigabitEthernet1/0/1
 ip address 192.168.20.1 255.255.255.0
 vrrp vrid 1 virtual-ip 192.168.20.254 active
 service-manage ping permit
  undo shutdown

interface GigabitEthernet1/0/2
 ip address 192.168.30.1 255.255.255.0
  undo shutdown

2. fw2配置（备份）

interface GigabitEthernet1/0/0
 undo shutdown
 ip address 192.168.10.2 255.255.255.0
vrrp vrid 1 virtual-ip 192.168.10.254 standby
 service-manage ping permit
#

interface GigabitEthernet1/0/1
 undo shutdown
 ip address 192.168.20.2 255.255.255.0
 vrrp vrid 1 virtual-ip 192.168.20.254 standby
 service-manage ping permit

interface GigabitEthernet1/0/2
 undo shutdown
 ip address 192.168.30.2 255.255.255.0

3. 区域划分（fw1、fw2一样）

firewall zone trust
 set priority 85
 add interface GigabitEthernet1/0/0
 add interface GigabitEthernet1/0/2

firewall zone untrust
 set priority 5
 add interface GigabitEthernet1/0/3

4. 策略（可以配置一样）

security-policy
 rule name trust_to_local_and_untrust
  source-zone trust
  destination-zone local
  destination-zone untrust
  action permit
 rule name untrust_to_local_and_trust
  source-zone untrust
  destination-zone local
  destination-zone trust
  action permit

5. 配置hrp

#fw1
hrp enable
hrp interface GigabitEthernet 1/0/2 remote 192.168.30.2

#fw2
hrp enable
hrp interface GigabitEthernet 1/0/2 remote 192.168.30.1

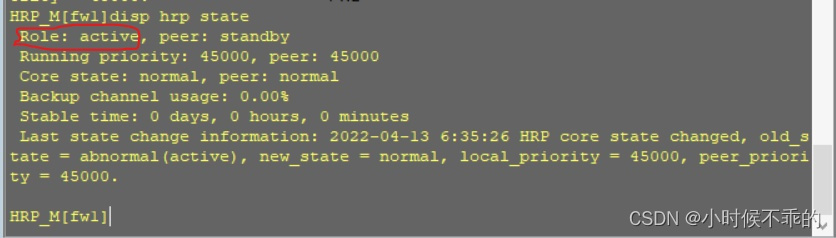

结果如图

1. fw1(主)


2. fw2(备)
