1. 创建SAP和PI的RFC连接
- 事务代码:SM59->创建SAP到SAPSLDAPI的TCP/IP连接
-

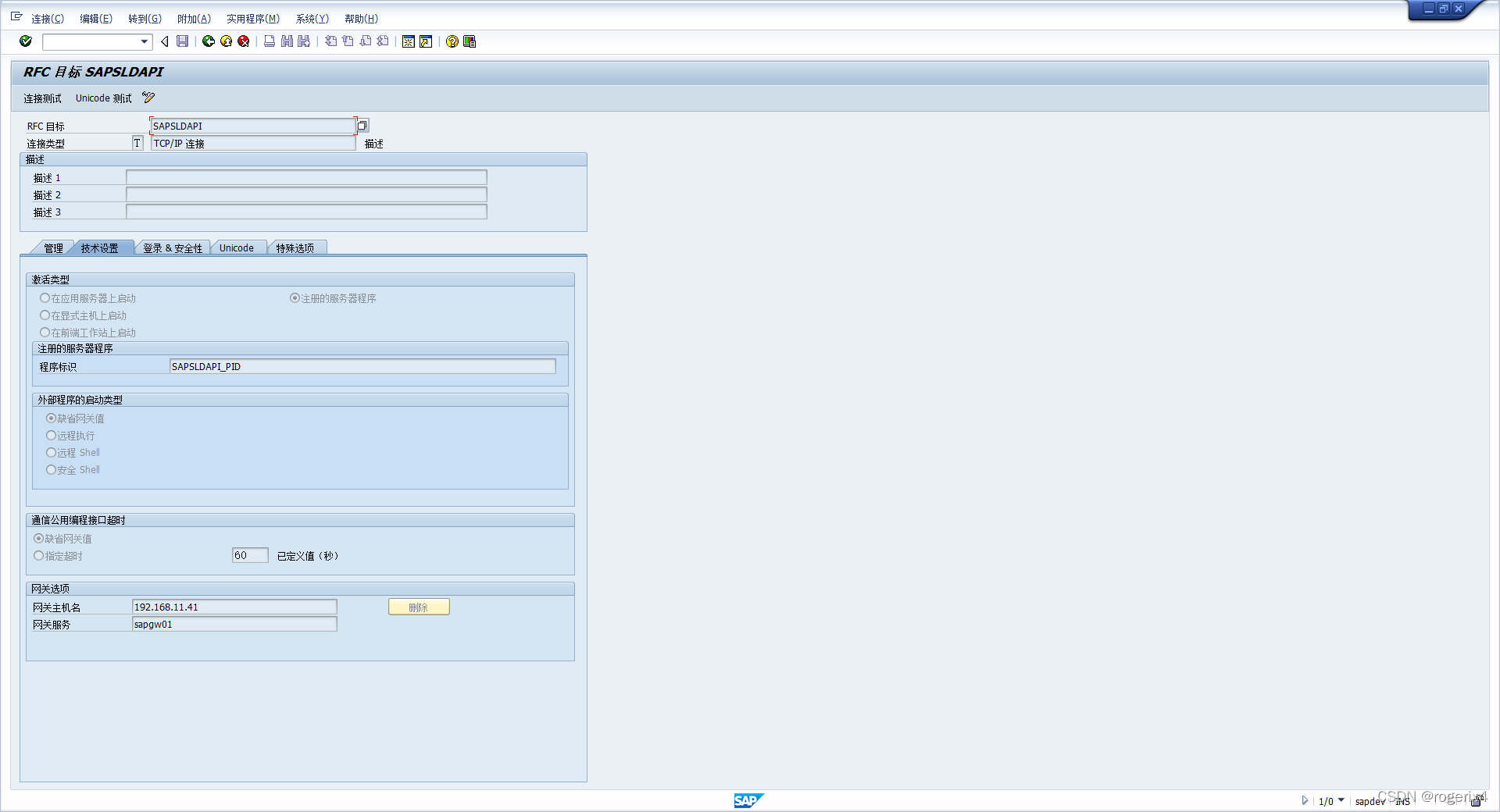

填写连接属性 ![1](https://img-blog.csdnimg.cn/474dfded10a54c30b4a300d5a49e5bd2.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAcm9nZXJpeDQ=,size_20,color_FFFFFF,t_70,g_se,x_16)
项目 | 值 | 备注 |
---|
RFC 目标 | SAPSLDAPI | 默认值:SAPSLDAPI | 连接类型 | T | TCP/IP连接 | 激活类型 | 注册的服务器程序 | | 程序标识 | SAPSLDAPI_PID | 为PI系统注册的程序标识ID,PI上配置的JCo RFC服务 | 网关主机名 | xxx.com | PI系统的Hostname/IP Address | 网关服务 | sapgw01 | PI系统的服务名 |
-

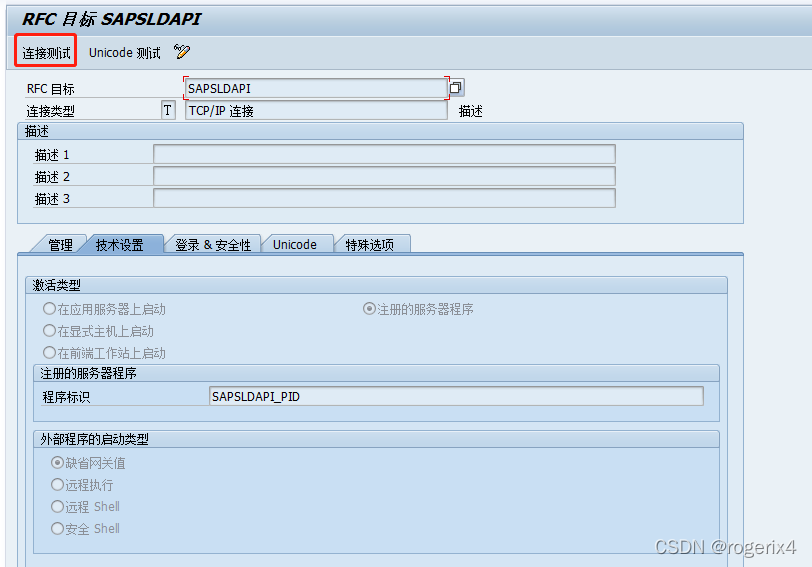

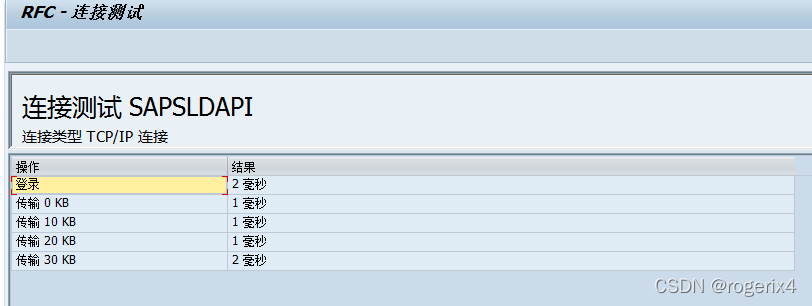

测试连接 ![2](https://img-blog.csdnimg.cn/af48fcd44ef740af98f03e4b47031096.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAcm9nZXJpeDQ=,size_20,color_FFFFFF,t_70,g_se,x_16) ![3](https://img-blog.csdnimg.cn/3562db7a4a484190a46feeb147c44c54.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAcm9nZXJpeDQ=,size_20,color_FFFFFF,t_70,g_se,x_16) - 事务代码:SM59->创建SAP到LCRSAPRFC的TCP/IP连接
-
填写连接属性 ![4](https://img-blog.csdnimg.cn/1e134adb5e4548b9b7424406d32ffc4a.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAcm9nZXJpeDQ=,size_20,color_FFFFFF,t_70,g_se,x_16)
项目 | 值 | 备注 |
---|
RFC 目标 | LCRSAPRFC | 默认值:LCRSAPRFC | 连接类型 | T | TCP/IP连接 | 激活类型 | 注册的服务器程序 | | 程序标识 | SAPSLDAPI_PID | 为PI系统注册的程序标识ID,PI上配置的JCo RFC服务 | 网关主机名 | xxx.com | PI系统的Hostname/IP Address | 网关服务 | sapgw01 | PI系统的服务名 |
-

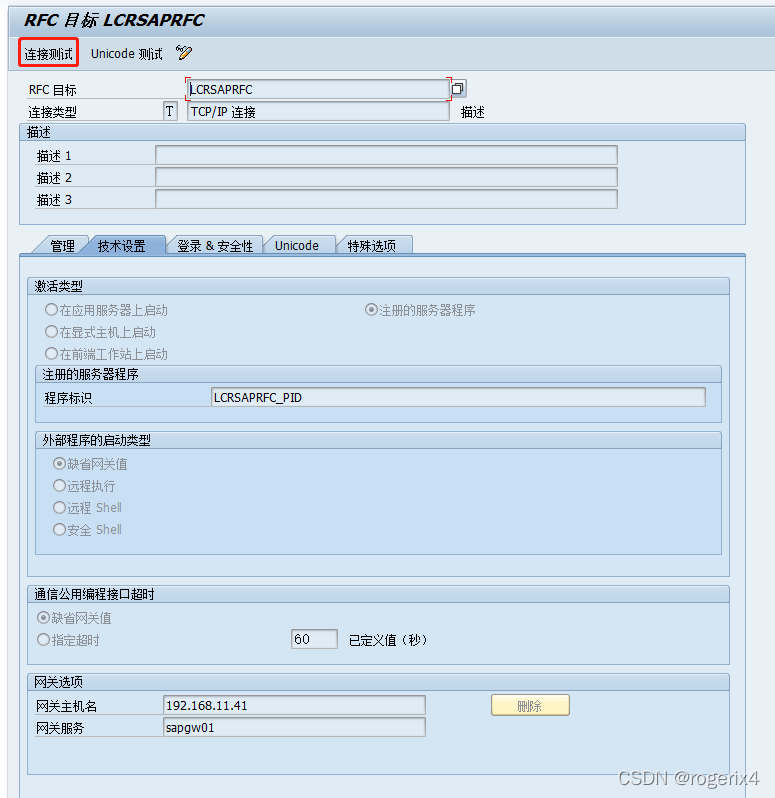

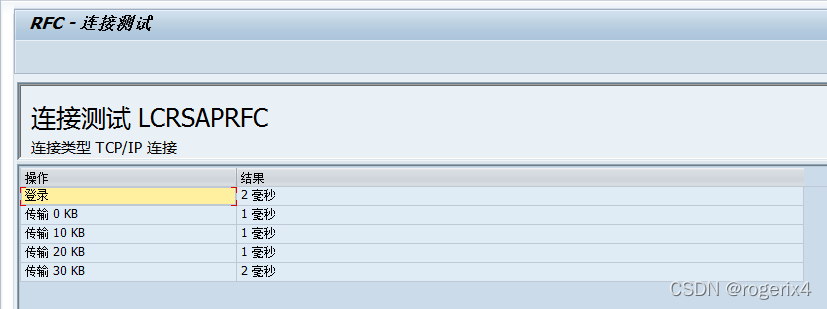

测试连接 ![5](https://img-blog.csdnimg.cn/e81bf72d3a36470f8f233886fd85bc5f.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAcm9nZXJpeDQ=,size_20,color_FFFFFF,t_70,g_se,x_16) ![6](https://img-blog.csdnimg.cn/03672d95980449f78ec8b0015ae8773c.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAcm9nZXJpeDQ=,size_20,color_FFFFFF,t_70,g_se,x_16)
2. 在PI上配置的JCo RFC服务
- 配置地址:http://<host>:5< instance>00/nwa(如:http://192.168.11.41:50000/nwa)

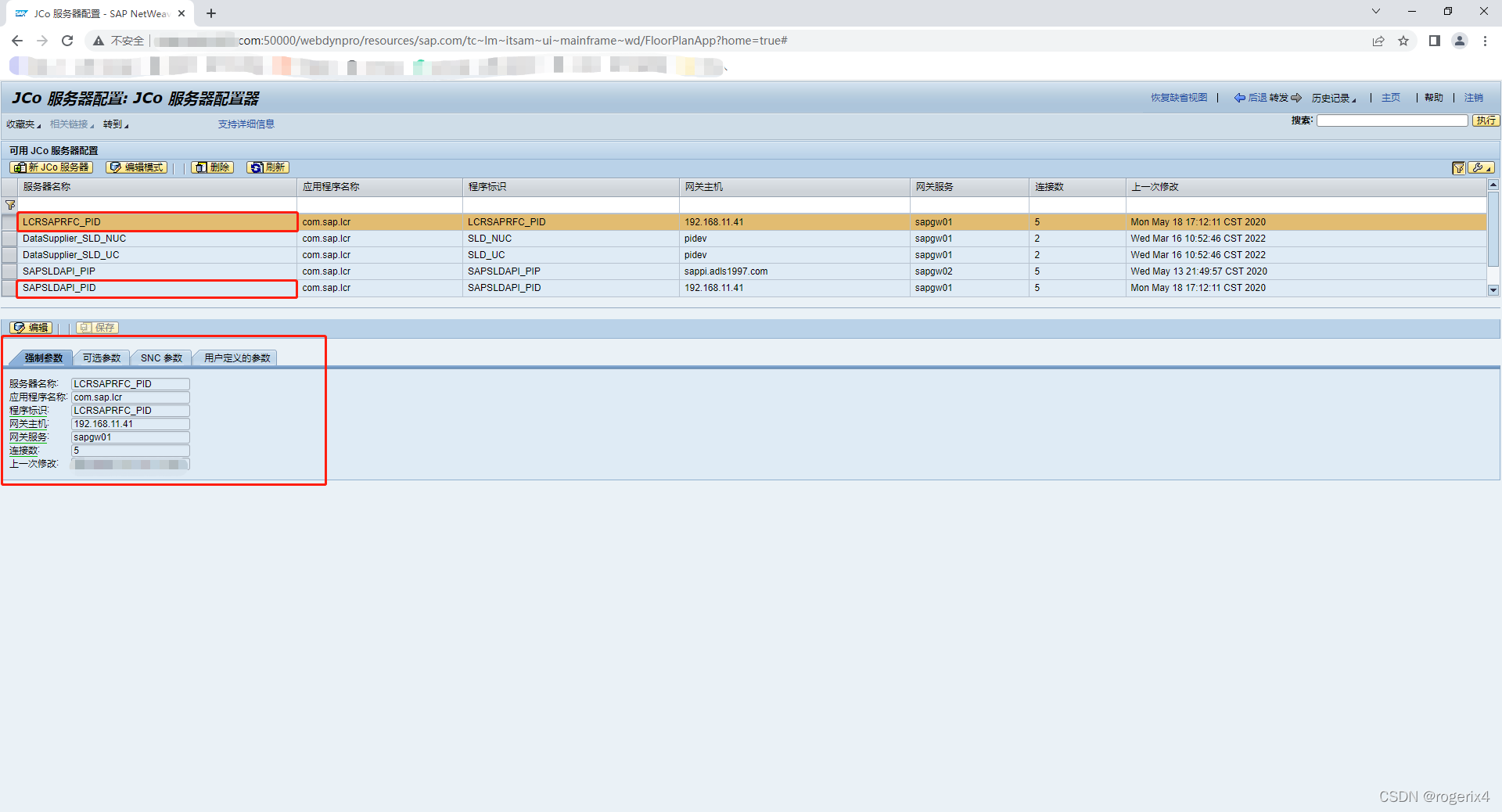

- Jco服务器配置
![8](https://img-blog.csdnimg.cn/929baf2aa9c044fe8ca5986b33313fc0.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAcm9nZXJpeDQ=,size_20,color_FFFFFF,t_70,g_se,x_16)
3. 创建ABAP到PI SLD的连接
-

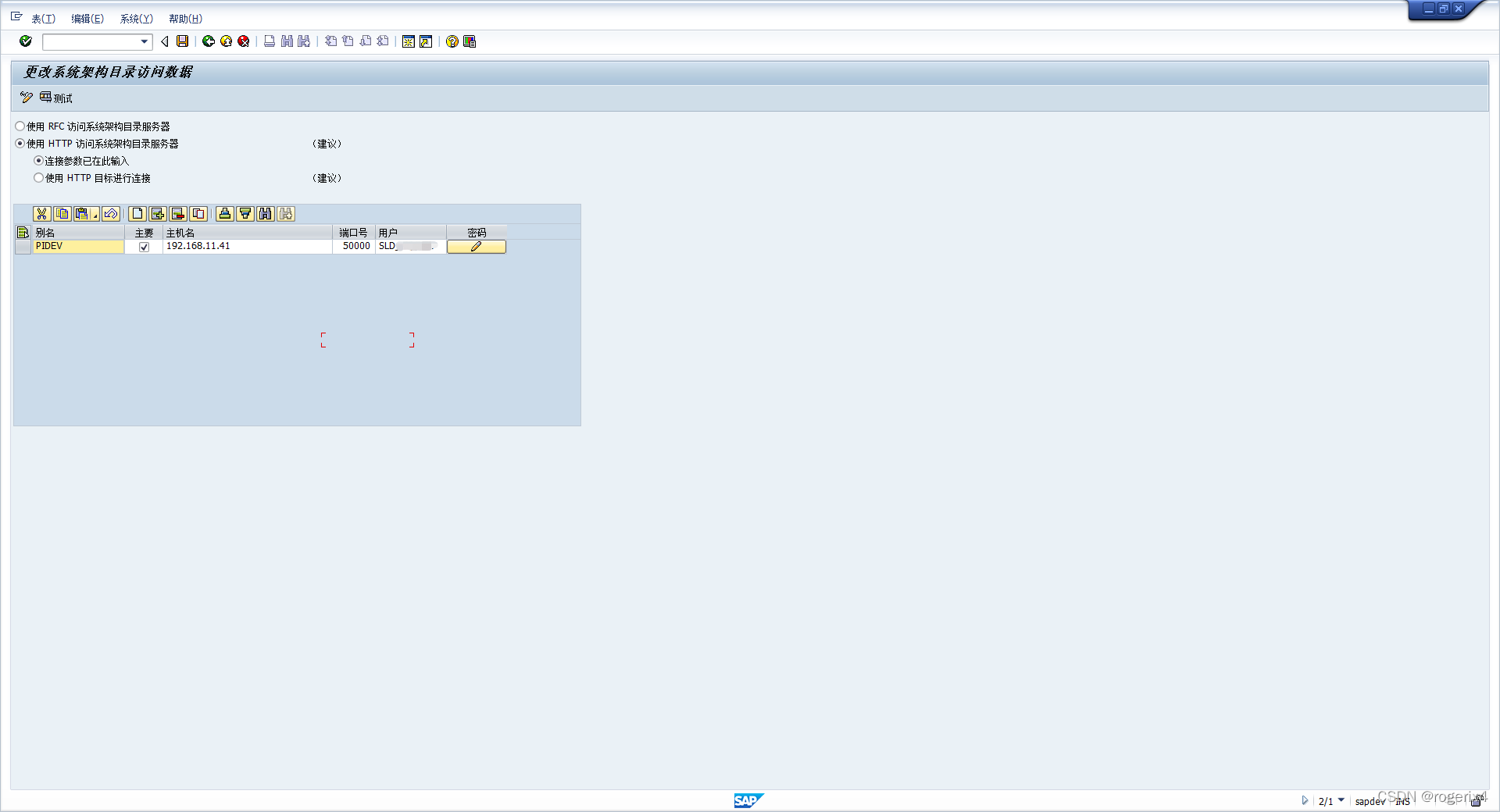

事务代码:SLDAPICUST ![9](https://img-blog.csdnimg.cn/da007dc19a6e4430b06fba024e6e328f.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAcm9nZXJpeDQ=,size_20,color_FFFFFF,t_70,g_se,x_16)
项目 | 值 | 描述 |
---|
别名 | PIDEV | 系统别名,可自定义 | 主要 | X | 单个连接默认勾选,多个连接只能勾选一个默认连接 | 主机名 | 192.168.11.41 | PI系统Hostname/IP Address | 端口号 | 50000 | PI系统服务端口号,服务端口号:5<instance>00 | 用户 | xxxx | PI连接账号 | 密码 | xxxx | PI连接账号密码 | -

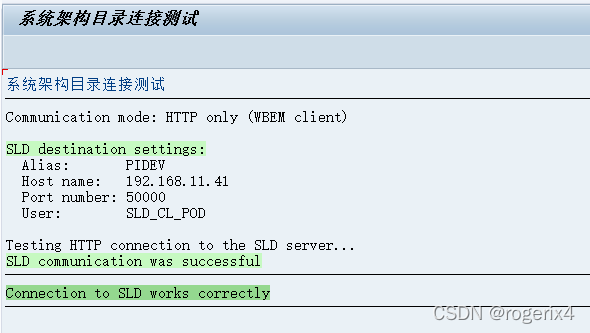

连接测试![10](https://img-blog.csdnimg.cn/b07d7dd1a39e4016bcc20ef6b613046e.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAcm9nZXJpeDQ=,size_20,color_FFFFFF,t_70,g_se,x_16)
4. 创建ABAP PROXY到PI ES Repository的HTTP连接
4. 创建SAP到PI 适配器引擎的HTTP连接
-

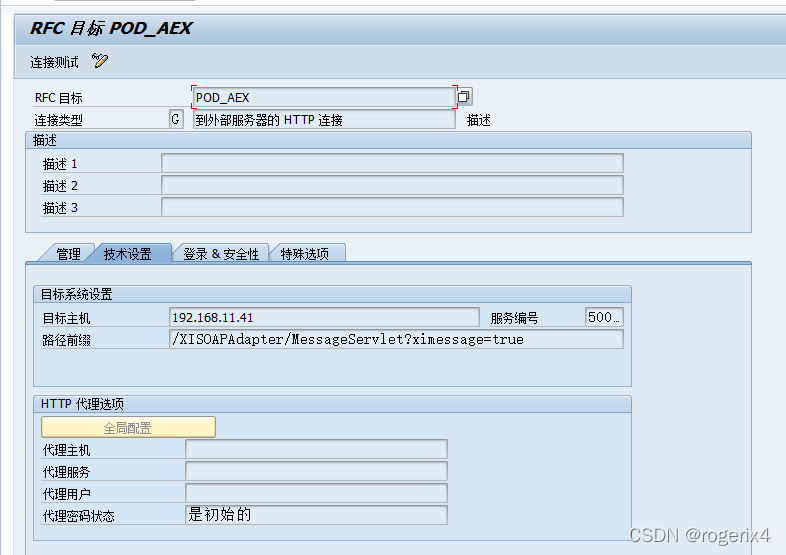

事务代码:SM59->新建连接 ![15](https://img-blog.csdnimg.cn/a11f8dbfc90e47b981365e71589febd9.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAcm9nZXJpeDQ=,size_20,color_FFFFFF,t_70,g_se,x_16)
项目 | 值 | 描述 |
---|
RFC 目标 | POD_AEX | | 连接类型 | G | 到外部服务器的 HTTP 连接 | 目标主机 | 192.168.1.41 | PI系统Hostname/IP Address | 服务编号 | 50000 | PI系统服务端口号,服务端口号:5<instance>00 | 路径前缀 | /XISOAPAdapter/MessageServlet?ximessage=true | 固定值 | -

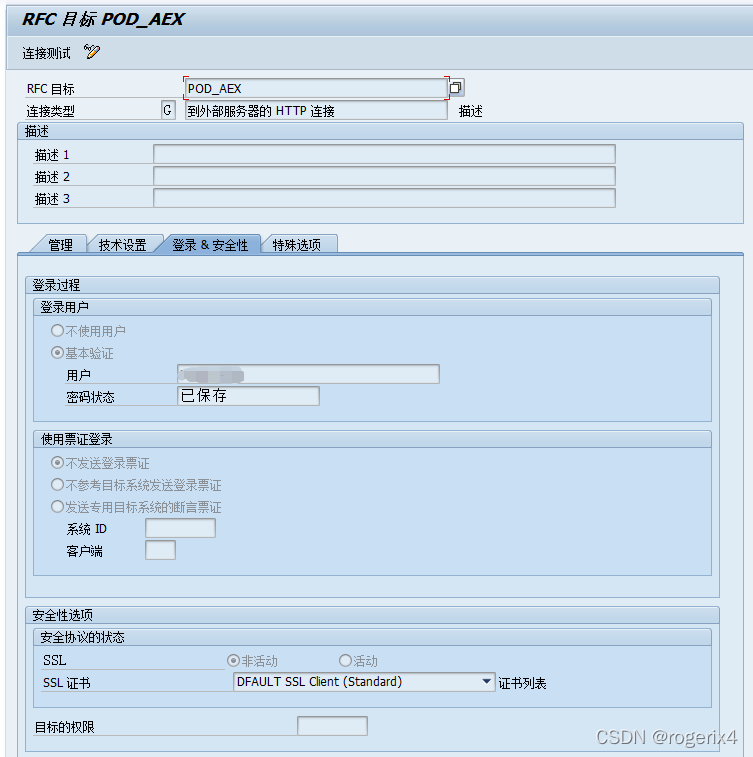

登录 & 安全性 ![16](https://img-blog.csdnimg.cn/ba0127136c384a868fad4f131b1c5cb3.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAcm9nZXJpeDQ=,size_20,color_FFFFFF,t_70,g_se,x_16)
项目 | 值 | 描述 |
---|
用户 | xxxx | PI连接账号 | 密码 | xxxx | PI连接账号密码 | -

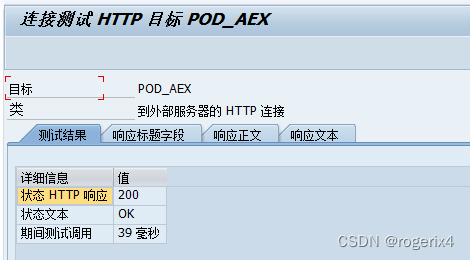

连接测试 ![17](https://img-blog.csdnimg.cn/3b9c5f50dfd7419f9f3c7a6619881905.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAcm9nZXJpeDQ=,size_16,color_FFFFFF,t_70,g_se,x_16) -

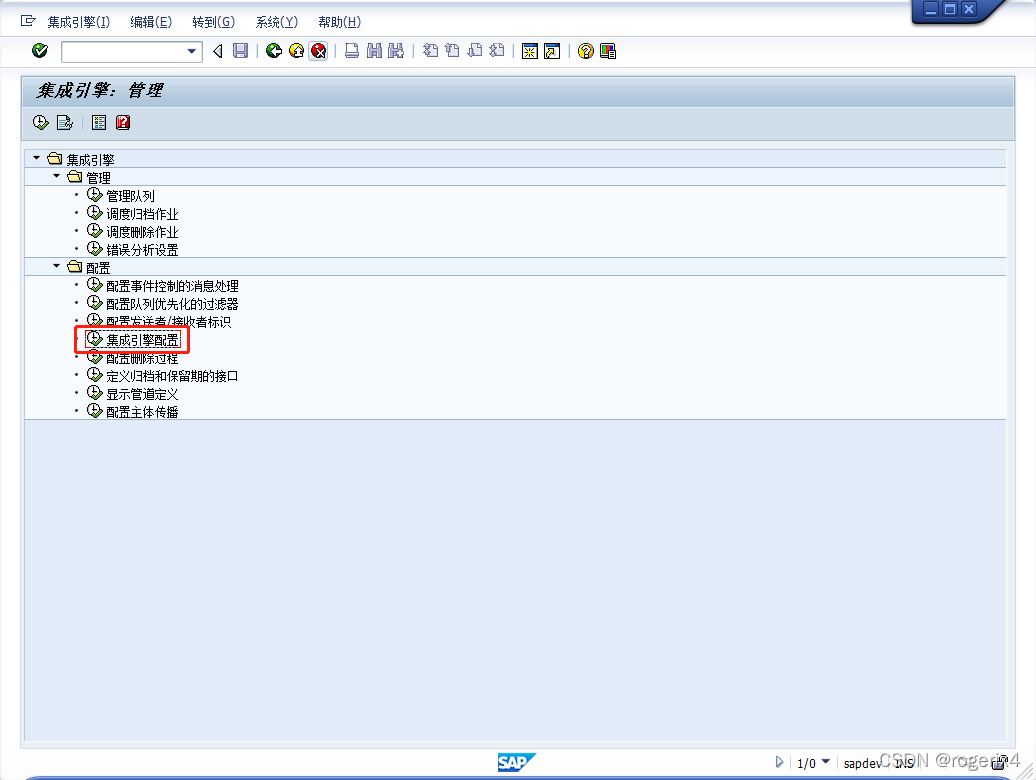

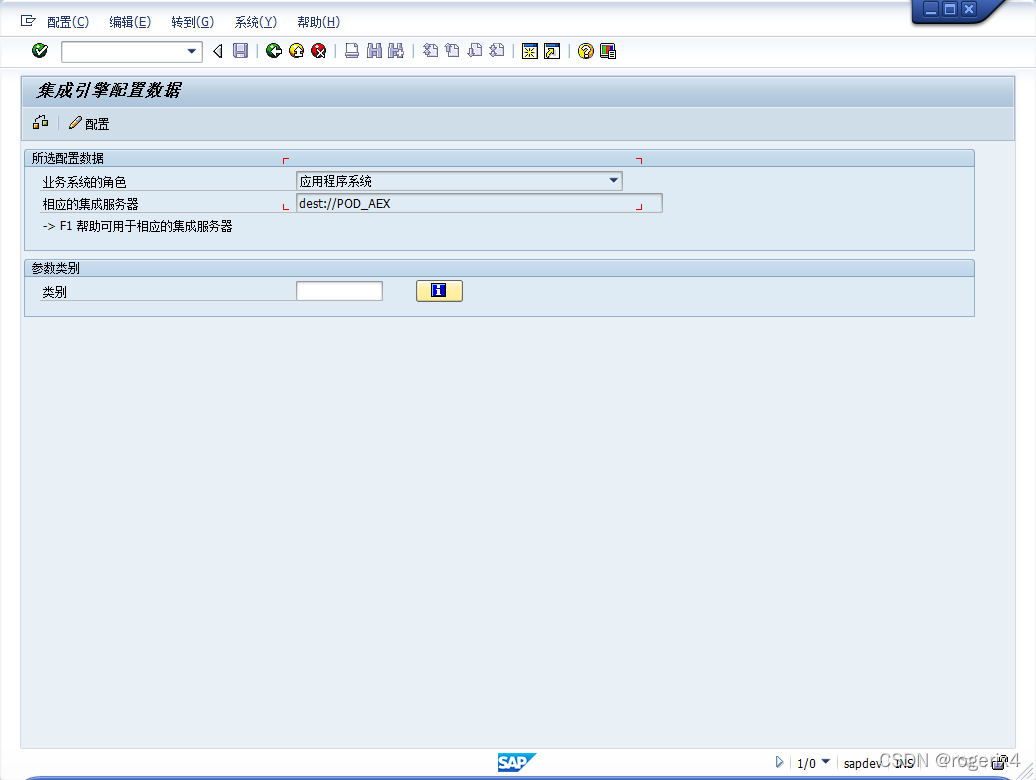

事务代码:SXMB_ADM->配置集成引擎 ![18](https://img-blog.csdnimg.cn/84a2b263b37d4d43a32209ef2fa62252.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAcm9nZXJpeDQ=,size_20,color_FFFFFF,t_70,g_se,x_16) ![19](https://img-blog.csdnimg.cn/c54deefd8f5e4512944427c61c68a775.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAcm9nZXJpeDQ=,size_20,color_FFFFFF,t_70,g_se,x_16)
项目 | 值 | 描述 |
---|
业务系统角色 | Application System | SAP系统中选择Application System;PI系统选择Integration Server | 相应的集成服务器 | dest://POD_AEX | SM59创建的HTTP2ABAP连接 |
5. 将SAP系统注册到PI系统中
- 事务代码:RZ70
项目 | 值 | 描述 |
---|
网关主机 | 192.168.1.41 | PI系统Hostname/IP Address | 网关服务 | sapgw01 | PI系统服务端口名称 | 已调度后台作业 | X | 默认勾选 | 分钟 | 720 | 每720分钟进行一次调度作业 |

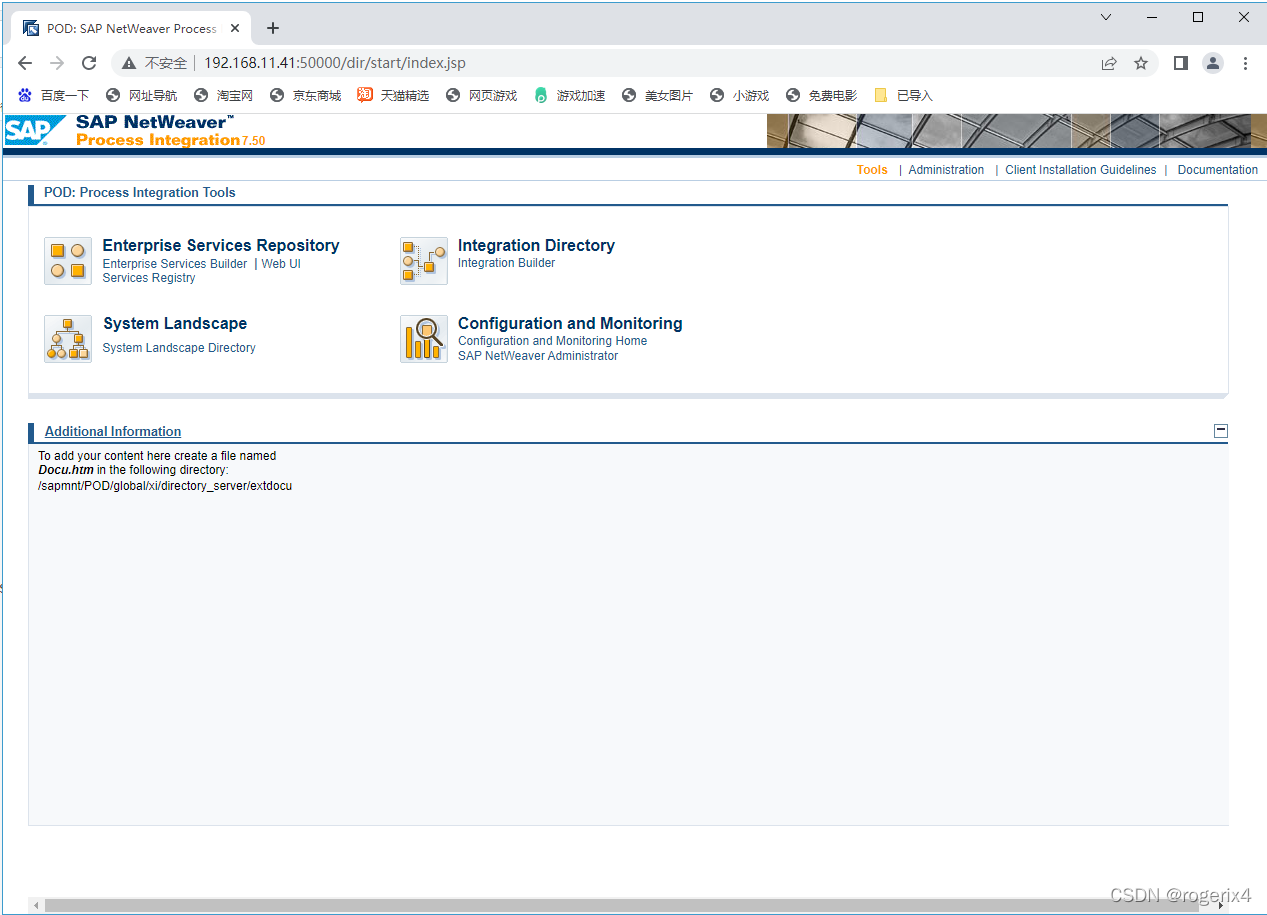

6. 登录到PI Portal
- 登录地址:http://<host>:5< instance>00/dir/start/index.jsp(如:http://192.168.11.41:50000/dir/start/index.jsp)
- SAP PI主页有以下四个Java链接 :
- 企业服务存储库(ESR)
- 集成目录(ID)
- 系统架构(SL)
- 配置和监控(CM)
![21](https://img-blog.csdnimg.cn/38b845ab749549889d8f77d0b15101b5.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAcm9nZXJpeDQ=,size_20,color_FFFFFF,t_70,g_se,x_16)
|
