1 实验目的
掌握网线的制作和测试方法，了解标准 568A 与 568B 网线的线序。
2 实验内容
每 2 人一组，剪取适当长度的双绞线进行实验，一个人制作直连网线，另一
人制作交叉线。
3 实验原理
3．1 双绞线
非屏蔽双绞线(Unshielded Twisted Pair，简称 UTP)是在塑料绝缘外皮里
面包裹着 8 根信号线，它们每 2 根为一对相互缠绕，形成总共 4 对，双绞线也因
此得名，如图 1-1 所示。双绞线这样互相缠绕的目的就是利用铜线中电流产生的
电磁场互相作用抵消邻近线路的干扰并减少来自外界的干扰。每对线在每英寸长
度上相互缠绕的次数决定了抗干扰的能力和通讯的质量，缠绕得越紧密其通讯质
量越高，就可以支持更高的网络数据传送速率，当然它的成本也就越高。
国 际 电 工 委 员 会 和 国 际 电 信 委 员 会 EIA/TIA(Electronic Industry
Association/Telecommunication Industry Association)已经建立了 UTP 网线
的国际标准并根据使用的领域分为几个类别(Category 或者简称 CAT)，每种类别
的 网 线 生 产 厂 家 都 会 在 其 绝 缘 外 皮 上 标 注 其 种 类 ， 例 如 CAT-5 或 者
Categories-5。
在日常的局域网当中，一般的双绞线、集线器和交换机均使用 RJ-45 连接器
进行连接。基于 RJ-45 的网络连接线分为直通线和交叉线两种。
3．2 RJ-45 水晶头
之所把它称之为“水晶头”，估计是因为它的外表晶莹透亮的原因而得名的
吧。
双绞线的两端必须都安装 RJ-45 插头，以便插在网卡、集线器（Hub）或交
换机（Switch）RJ-45 接口上。
水晶头也有几种档次之分，一般比较好的也是如 AMP 这样的名牌大厂的质量
好些。价格嘛，很便宜，约为 1。5 元一个。不过在选购时千万别贪图便宜，否
则质量得不到保证，主要体现在：
（1）它的接触探针是镀铜的，容易生锈，造成接触不良，网络不通。
（2）质量差的还有一点明显表现为塑料扣位不紧（通常是变形所致），也很
容易造成接触不良，网络中断。
如图所示的左图是单个的水晶头图示，右图为一段做好网线的水晶头。
水晶头虽小，但在网络的重要性一点都不能小看，在许多网络故障中就有相
当一部分是因为水晶头质量不好而造成的。

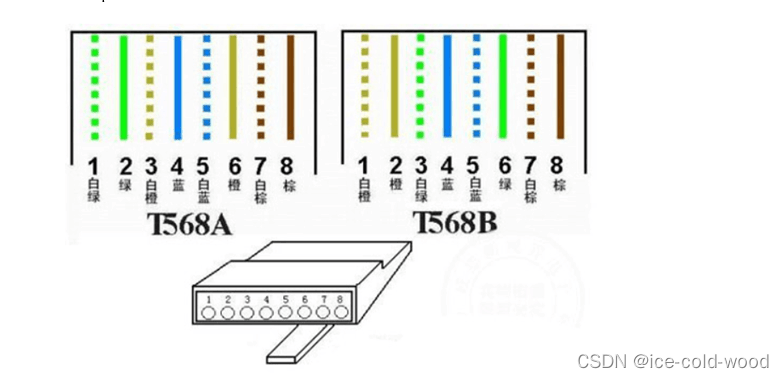

3．3 T568A 和 T568B
标准 568A 的线序如下：
线序 1 2 3 4 5 6 7 8
颜色 白绿 绿 白橙 蓝 白蓝 橙 白棕 棕
标准 568B 的线序如下：
线序 1 2 3 4 5 6 7 8
颜色 白橙 橙 白绿 蓝 白蓝 绿 白棕 棕
3．4 直通线与交叉线
1.直通线的作用和线图：
直通线用于将计算机连入到 HUB 或交换机，或在结构化布线中由接线面板
连到 HUB 或交换机等。根据 EIA/TIA 568-B 标准（又俗称为端接 B），直通线线
图如表 1 所示：
表 1 直通线线图
端 1 白橙 橙 白绿 蓝 白蓝 绿 白棕 棕
端 2 白橙 橙 白绿 蓝 白蓝 绿 白棕 棕
2.交叉线（crossover ）的作用和线图
交叉线用于将计算机与计算机直接相连、交换机与交换机直接相连，也被用
于计算机直接接入路由器的以太网口。根据 568A 标准和 568B 标准，交叉线线
图如表 2 所示：
表 2 交叉线线图
端 1 白橙 橙 白绿 蓝 白蓝 绿 白棕 棕
端 2 白绿 绿 白橙 蓝 白蓝 橙 白棕 棕
4 实验环境与分组
? 网线 2 段，卡线钳 2 个，水晶头若干，电缆测试仪 1 台；
? 每组 2 名同学，两两合作进行实验。
5 实验步骤
5.1 制作直连线的步骤
⑴ 用剥线钳在线缆的一端剥出一定长度（ 2cm~5cm ）的线缆。
⑵ 用手将 4 对绞在一起的线缆按（白橙、橙、白绿、绿、白蓝、蓝、白棕、
棕）的顺序拆分开来并小心地拉直（注意：切不可用力过大，以免扯断线缆）。
⑶ 按表 1 端 1 的顺序调整线缆的颜色顺序。（即交换蓝线与绿线的位置）
⑷ 将线缆整平直并剪齐（确保平直线缆的最大长度不超过 1。2cm）。
⑸ 将线缆放入 RJ-45 插头，在放置过程中注意 RJ-45 插头的把子朝下，并
保持线缆的颜色顺序不变。
⑹ 检查已放入 RJ-45 插头的线缆颜色顺序，并确保线缆的末端已位于RJ-45
插头的顶端。
⑺ 确认无误后，用压线工具用力压制 RJ-45 插头，以使 RJ-45 插头内部的
金属薄片能穿破线缆的绝缘层。
⑻ 重复步骤⑴－⑺制作线缆的另一端，直至完成直连线的制作。
⑼ 用网线测试仪检查已制作完成的网线。
5.2 制作交叉线的步骤
⑴ 按制作直连线中的步骤⑴－⑺制作线缆的一端。
⑵ 用剥线工具在线缆的另一端剥出一定长度的线缆。
⑶ 用手将 4 对绞在一起的线缆按（白绿、绿、白橙、橙、白蓝、蓝、白棕、
棕）的顺序拆分开来并小心地拉直（注意：切不可用力过大，以免扯断线缆）。
⑷ 按表 2 端 2 的顺序调整线缆的颜色顺序，即交换橙线与蓝线的位置。
⑸ 将线缆整平直并剪齐（确保平直线缆的最大长度不超过 1。2cm）。
⑹ 将线缆放入 RJ-45 插头，在放置过程中注意 RJ-45 插头的把子朝下，并
保持线缆的颜色顺序不变。
⑺ 检查已放入 RJ-45 插头的线缆颜色顺序，并确保线缆的末端已位于RJ-45
插头的顶端。
⑻ 确认无误后，用压线工具用力压制 RJ-45 插头，以使 RJ-45 插头内部的
金属薄片能穿破线缆的绝缘层，直至完成对接线的制作。
⑼ 用网线测试仪检查已制作完成的网线。
6、双绞线的测试
直通线：测线仪指示灯 1-1 2-2 3-3 4-4 5-5 6-6 7-7 8-8 显示即为测试成功；
交叉线：测线仪指示灯 1-3 2-6 3-1 4-4 5-5 6-2 7-7 8-8 显示即为测试成功；
个人体验：
是个力气活，注：一定要导进水晶头，否则测线仪指示灯有的会不亮。祝你好运
