[系统运维]华为全连MGRE与星型拓扑MGRE（全网状与非全网状）

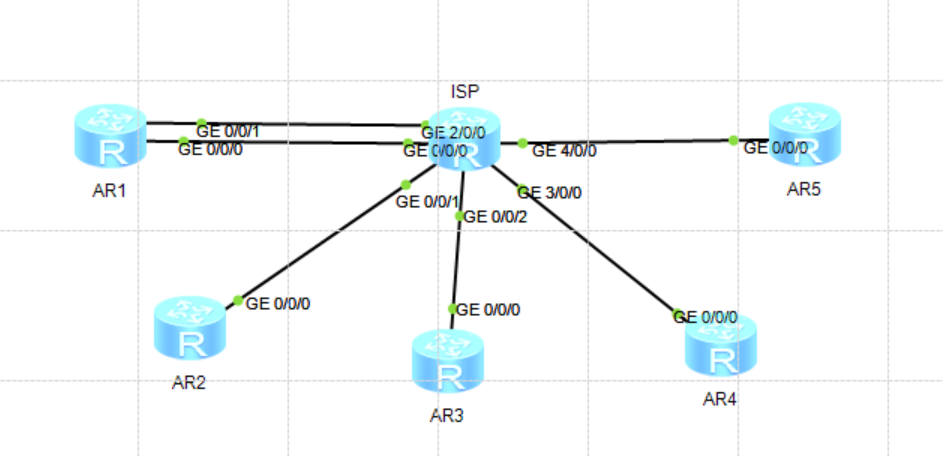

1.ISP只能配置IP地址，R1-R5的环回都为私有网段。
2.R1R2R3为星型拓扑的MGRE，R1R4R5为全连MGRE，设置R1为HUB端。
3.要求全网私有地址互通，并使用OSPF协议完成。

• 配置拓扑的IP地址，大家自行规划。

[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ip address 16.1.1.1 24
[R1]interface LoopBack 0
[R1-LoopBack0]ip address 1.1.1.1 32
后面客户端配置于此相同

• 配置客户端到运营商的路由

[R1]ip route-static 0.0.0.0 0.0.0.0 16.1.1.2
后面客户端配置与此相同

• 配置星型MGRE

R1

[R1]interface Tunnel 0/0/0  创建一个Tunnel隧道
[R1-Tunnel0/0/0]ip address 123.1.1.1 24
[R1-Tunnel0/0/0]tunnel-protocol gre p2mp   定义隧道类型为MGRE类型
[R1-Tunnel0/0/0]source 61.1.1.1   定义源
[R1-Tunnel0/0/0]nhrp entry multicast dynamic   定义此处为Hub端
[R1-Tunnel0/0/0]nhrp network-id 100  定义同一区域   默认为100

R2

[R2]interface Tunnel 0/0/0
[R2-Tunnel0/0/0]ip address 123.1.1.2 24
[R2-Tunnel0/0/0]tunnel-protocol gre p2mp
[R2-Tunnel0/0/0]source GigabitEthernet 0/0/0  此处IP可能不固定，因此定义源为该接口
[R2-Tunnel0/0/0]nhrp entry 123.1.1.1 61.1.1.1 register  找Hub端进行注册

R3与R2配置相同

• 配置全连MGRE

R1

[R1]interface Tunnel 0/0/1
[R1-Tunnel0/0/0]ip address 145.1.1.1 24
[R2-Tunnel0/0/1]tunnel-protocol gre p2mp
[R1-Tunnel0/0/1]source 16.1.1.1
[R1-Tunnel0/0/1]nhrp entry multicast dynamic
[R1-Tunnel0/0/1]nhrp entry 145.1.1.2 46.1.1.1 register
[R1-Tunnel0/0/1]nhrp entry 145.1.1.3 56.1.1.1 register

全连MGRE在所需要配置的R上都需要定义源和Hub端，并相互进行注册。
R4与R5的配置和R1相同。

• R1-R5均启用OSPF配置

[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network 123.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network 145.1.1.1 0.0.0.0

此时OSPF接口类型为P2P，需要更改为BMA类型。

[R1]interface Tunnel 0/0/0
[R1-Tunnel0/0/0]ospf network-type broadcast

接着需要关注OSPF的DR/BDR选举，在全连MGRE中选举影响并不是很大，但建议选举信息进行统一。在星型MGRE中，spoken端需要放弃BDR选举，否则只会有一个spoken端与Hub端建邻。

• R2/R3放弃选举

[R2]interface Tunnel 0/0/0
[R2-Tunnel0/0/0]ospf dr-priority 0

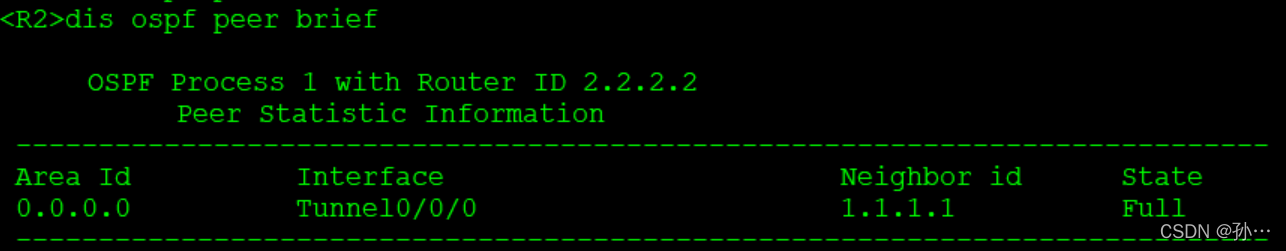

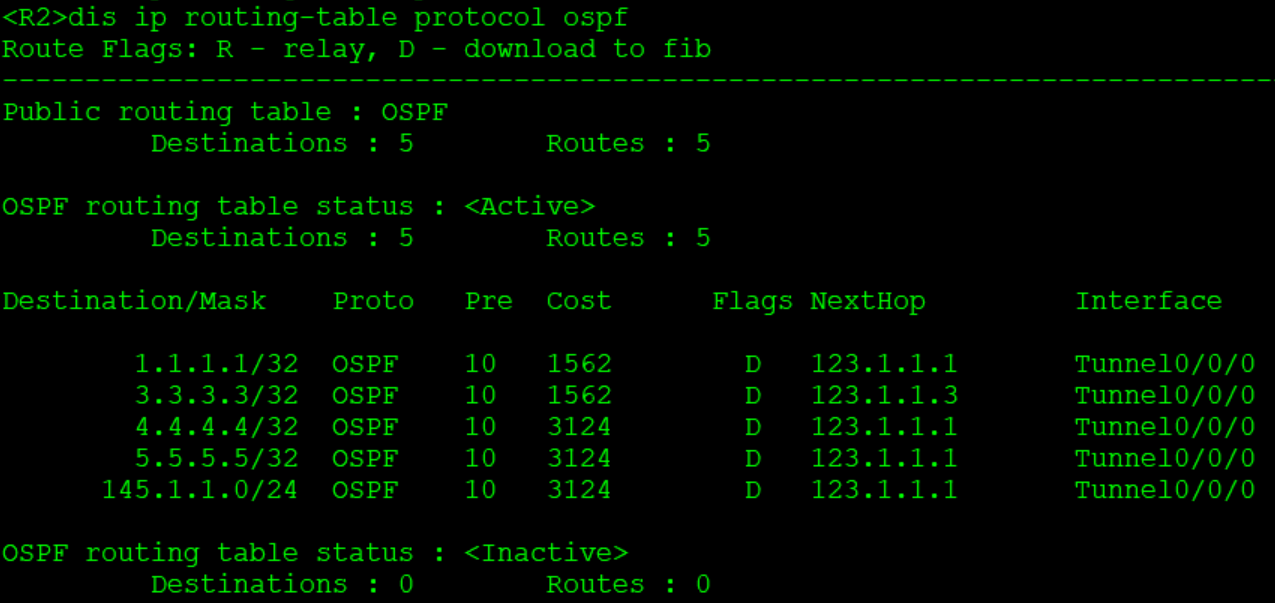

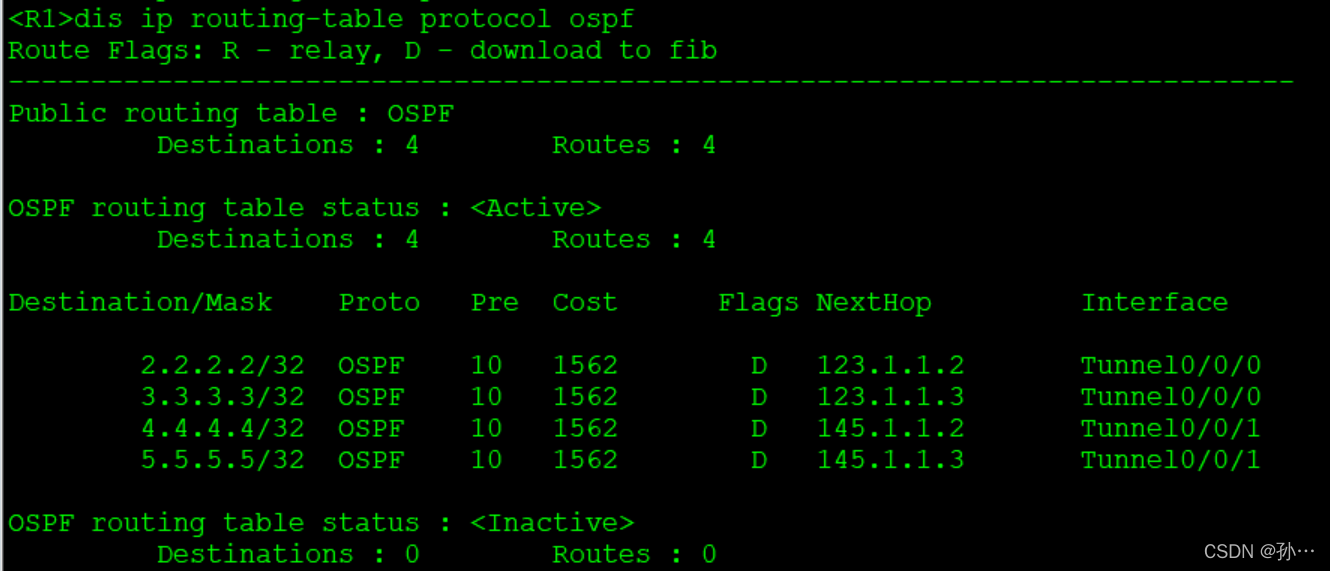

此时R2/R3的邻居状态为2-Way，再看路由表，此时全网私有地址互通。
