[系统运维]ESP32作为服务器，使用网页控制LED小灯

ESP32作为服务器，使用网页控制LED小灯

项目描述

ESP32-S开发板加入局域网，使用platformIO编写好ESP32的代码后，编译下载到ESP32中，访问ESP32的IP地址，使用网页控制连接着的LED小灯

项目准备:

ESP32-S开发板一根数据线电脑 LED小灯

开发环境:vscode + PlatformIO

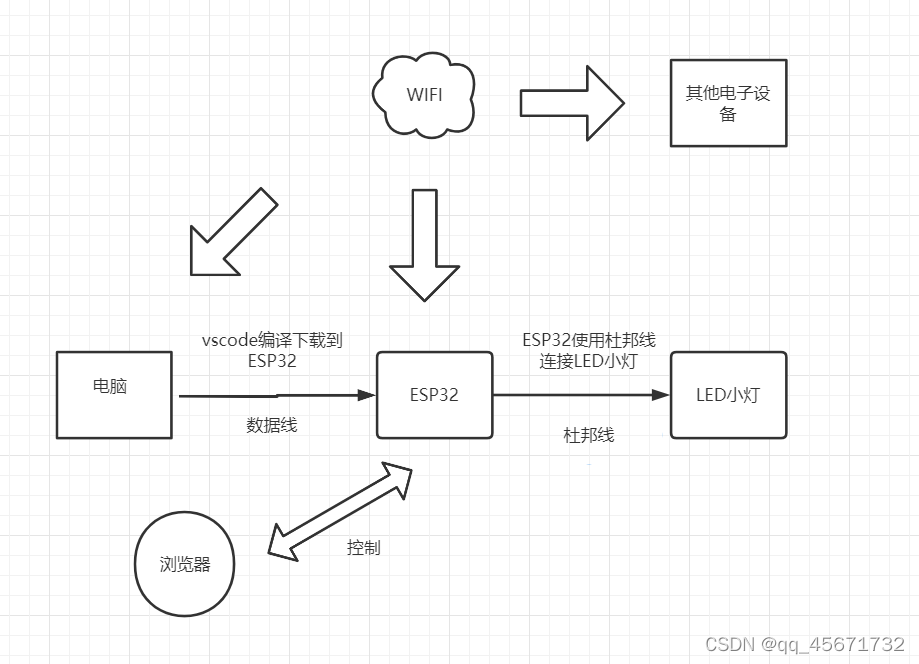

原理剖析

在这里插入图片描述
这个ESP32作为服务器，浏览器作为客户端，这是一个简单的B/S架构。

在这个项目中我们说为什么要电脑和ESP32加入同一个局域网？

从前面的有关于Linux网络管理中我们知道了,两台服务器要想实现简单通信，是要在同一网段之下才能进行的（比如说:192.168.3.87和192.168.3.51）。那么在验证通信的时候，我们说要先把自己ping通，再去ping通另一台服务器，这样两台主机就可以通信了。

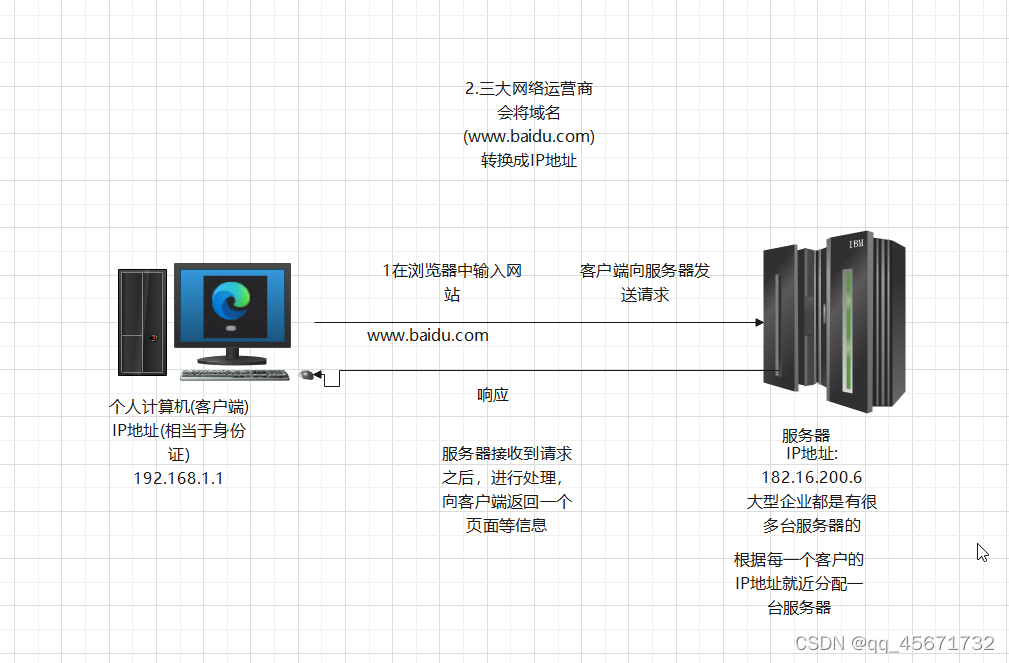

假设电脑和ESP32之间可以正常通信，那么这样的基于B/S的架构是怎么工作的呢？

在这里插入图片描述
第一步:个人计算机要想从浏览器上获取一个网页，首先在浏览器中输入要访问的域名(比如:www.baidu.com)，输入的域名会经过三大运营商转换成IP地址，根据转换后的IP地址访问到百度的页面(域名转换成IP地址的过程是由DNS域名解析服务负责的)。

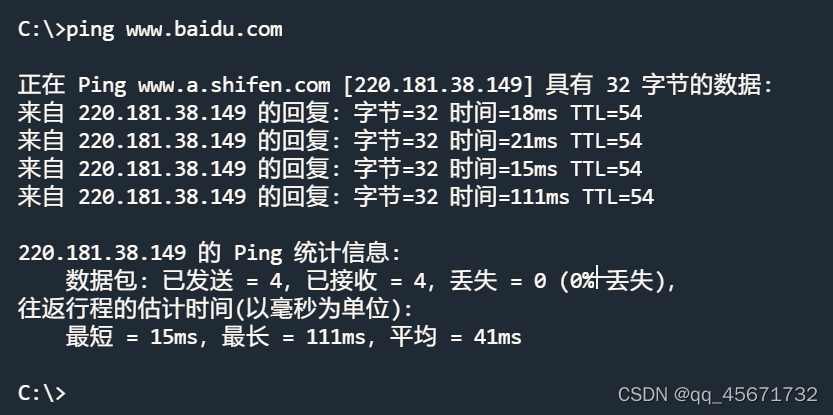

可以打开终端，使用ping命令ping一下:
在这里插入图片描述

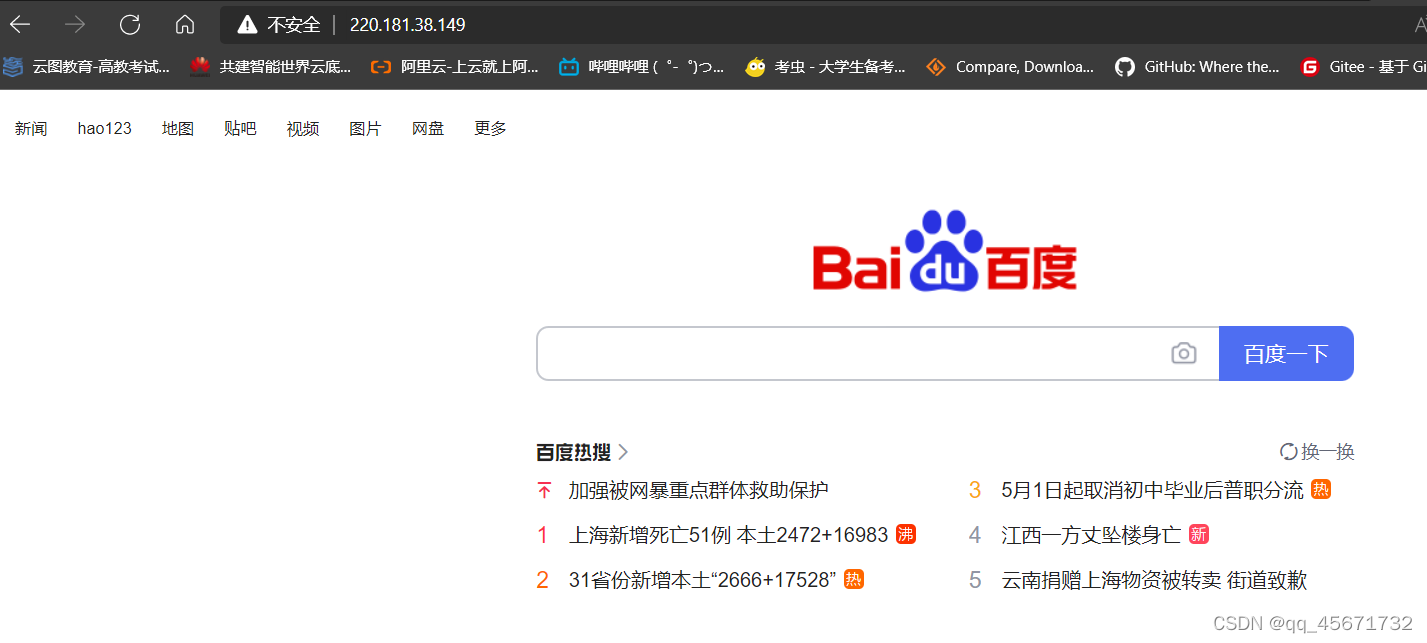

这里可以看到百度给我返回的IP地址是：220.181.38.149。同样我们在浏览器中输入这个IP地址也可以搜索到百度页面

由于企业的服务器很多，分布在各个地区，企业使用CDN加速器，根据每一个客户端的IP地址就近的分配一台服务器(这样的就近原则跟京东快递是一样的)
第二步:服务器接收到来自客户端的请求，要进行处理，向客户端返回一个页面等信息，这个过程也被称为响应。
这样浏览器就接收到服务器的网站页面了。

环境搭建

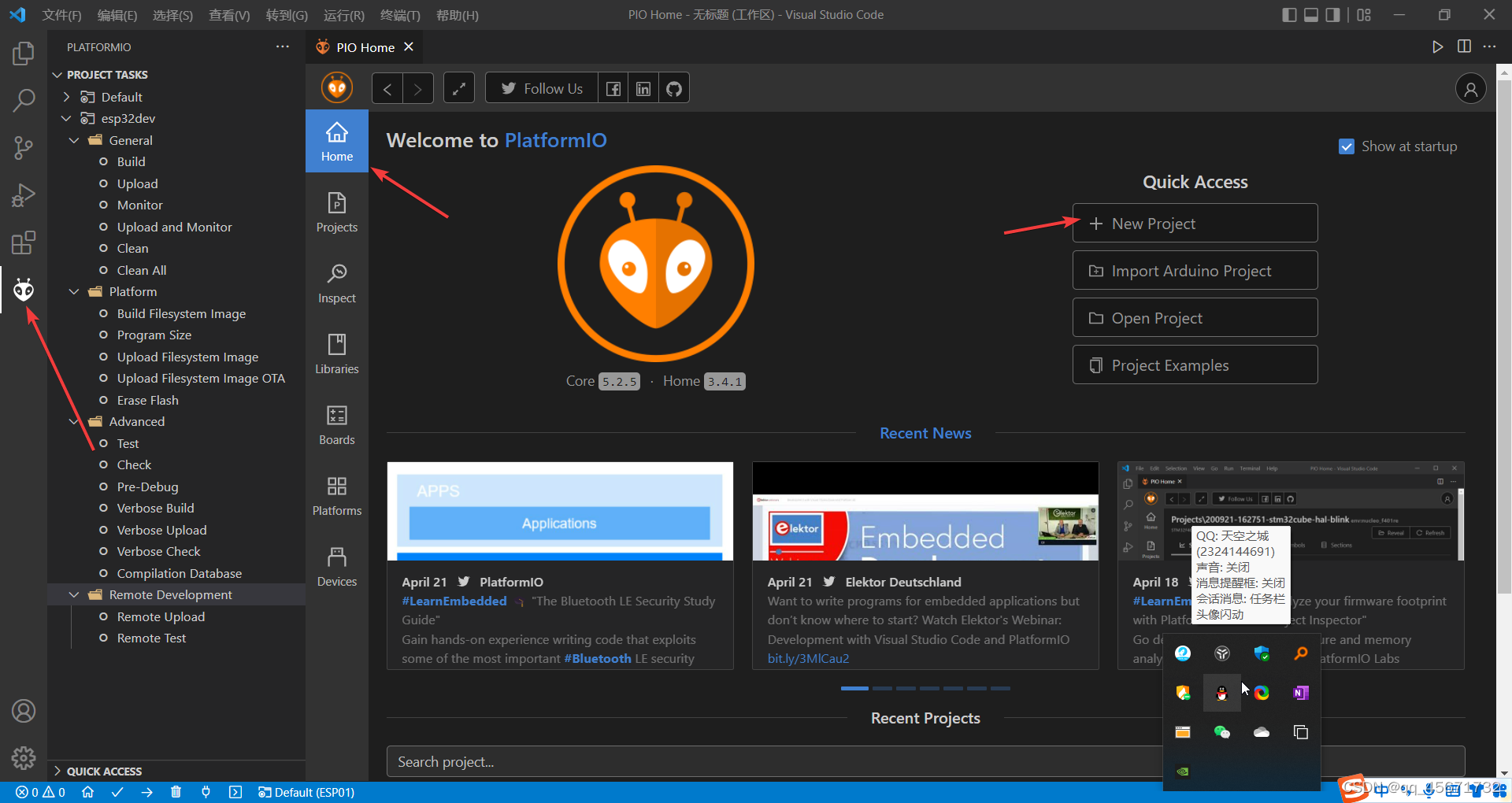

打开vscode，安装好PlatformIO
在这里插入图片描述

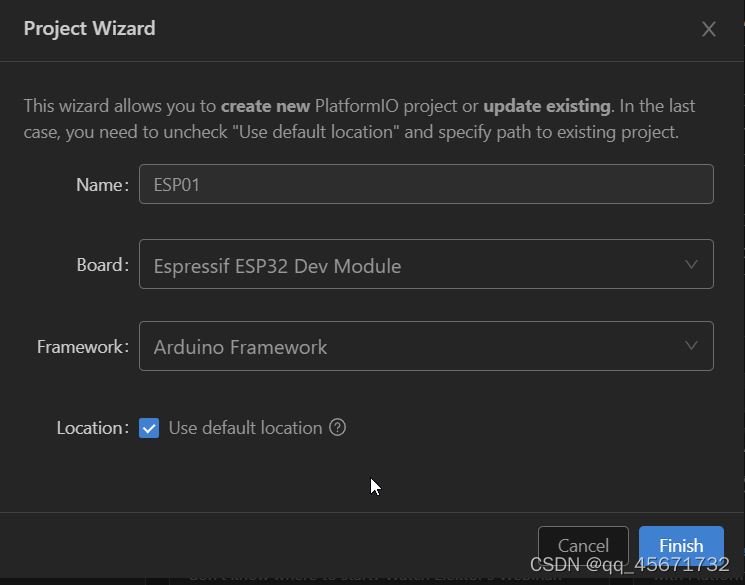

点击小蚂蚁的图标，在Home中点击New Project创建一个新项目。

这里使用的是基于Arduino的开发框架，点击Finish。

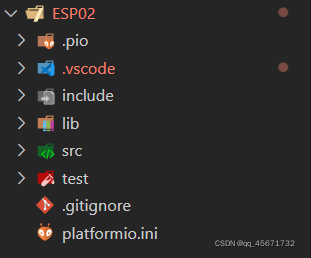

会得到一个类似于这样的一个目录结构。

代码实现

在创建好的目录结构中新建一个data文件夹，如图所示
在这里插入图片描述
data文件夹中创建一个www的文件夹，这个www文件夹存放一些有关于网页的代码。
将已经编写好的html等相关文件放入到www文件夹中。
链接：data压缩包
提取码：1234
目录结构如图所示:

在src文件夹中存放ESP32的主程序，也就是main.cpp，就是在这里写ESP32的代码。
代码如下:

#include <WiFi.h>
#include <ESPAsyncWebServer.h>
#include <SPIFFS.h>
#define BITS 10
#define PWM_PIN 15
#define LED_BUILTIN 5
String pwm_val;

const char *ssid = "ChinaNet-fnAr";
 const char *password = "zhang411707";

AsyncWebServer server(80);

void setup()
{
    Serial.begin(115200);
    pinMode(LED_BUILTIN, OUTPUT);
    digitalWrite(LED_BUILTIN, HIGH);
    // 設定PWM
  pinMode(PWM_PIN, OUTPUT);
    analogSetAttenuation(ADC_11db);
    // 設定類比輸入電壓上限3.6V
  analogSetWidth(BITS);
              // 取樣設成10位元
  ledcSetup(0, 5000, BITS);
          // 設定PWM，通道0、5KHz、10位元
  ledcAttachPin(PWM_PIN, 0);

    if (!SPIFFS.begin(true))
  {
        Serial.println("掛載SPIFFS分區出錯啦～");
        return;

  }

    WiFi.mode(WIFI_STA);
    WiFi.begin(ssid, password);
    Serial.println("");

    while (WiFi.status() != WL_CONNECTED)
  {
        Serial.print(".");
        delay(500);

  }
    Serial.print("\nIP位址：");
    Serial.println(WiFi.localIP());

    server.serveStatic("/", SPIFFS, "/www/").setDefaultFile("index.html");
    server.serveStatic("/img", SPIFFS, "/www/img/");
    server.serveStatic("/favicon.ico", SPIFFS, "/www/favicon.ico");

    server.on("/sw", HTTP_GET, [](AsyncWebServerRequest *request)
              {
    if (request->hasParam("led")) {
      AsyncWebParameter* p = request->getParam("led");
      if (p->value() == "ON") {
        digitalWrite(LED_BUILTIN, LOW);
      } else if (p->value() == "OFF") {
        digitalWrite(LED_BUILTIN, HIGH);
      }
    }

    request->send(200, "text/plain", "OK!");
  });

    server.on("/pwm", HTTP_GET, [](AsyncWebServerRequest *req)
              {
    if (req->hasParam("val")) {
      AsyncWebParameter* p = req->getParam("val");
      pwm_val = p->value();
      ledcWrite(0, pwm_val.toInt());
    }

    req->send(200, "text/plain", "OK");
  });

    server.begin();
    Serial.println("HTTP伺服器開工了～");
}

void loop() {}

编写好代码后就可以运行了。
在这里插入图片描述

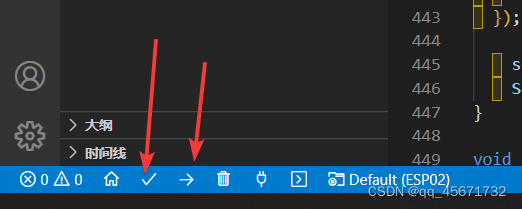

先点击红箭头指向的对钩，build一下，接着就开始疯狂踩坑了。

代码剖析

这里对上面的部分代码进行剖析:

AsyncWebServer server(80);

创建一个WebServer对象，将http的默认端口80传入

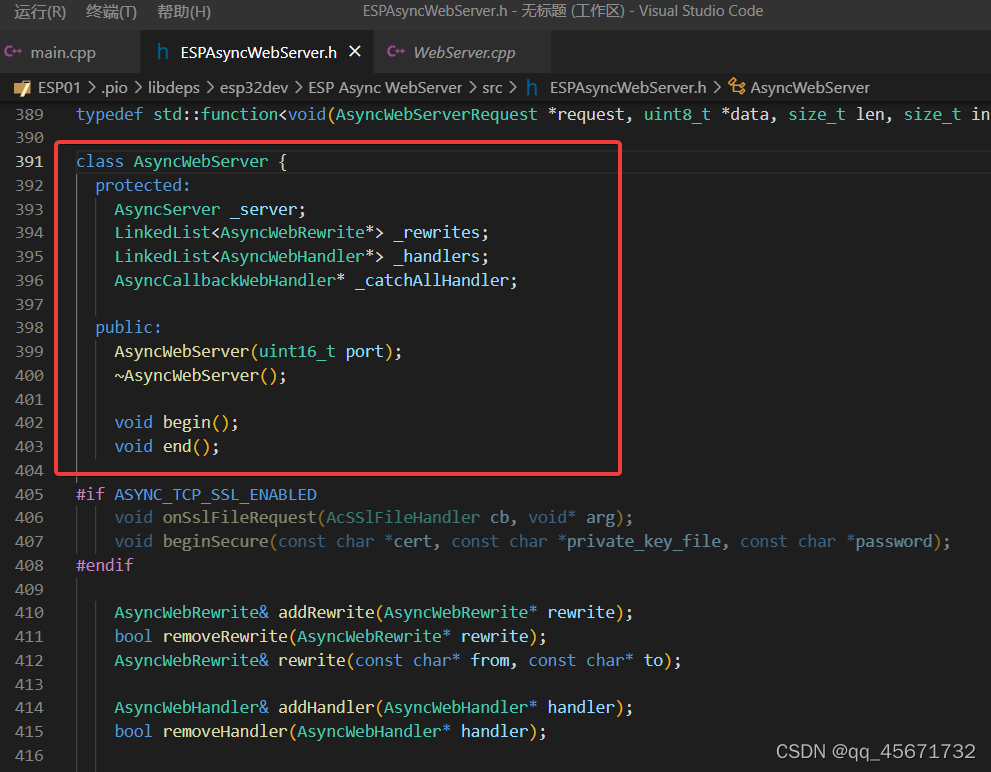

将鼠标指向AsyncWebServer，同时按下Ctrl键，会跳转到ESPAsyncWebServer.h头文件中。
在这里插入图片描述
可以看到跳转到AsyncWebServer类中，可以看到这样的一个AsyncWebServer类中有protected修饰的属性，还有被public修饰的属性和方法。
那么这行代码创建了一个server对象，在创建的时候就调用了AsyncWebServer(uint16_t port); 这行带参构造函数

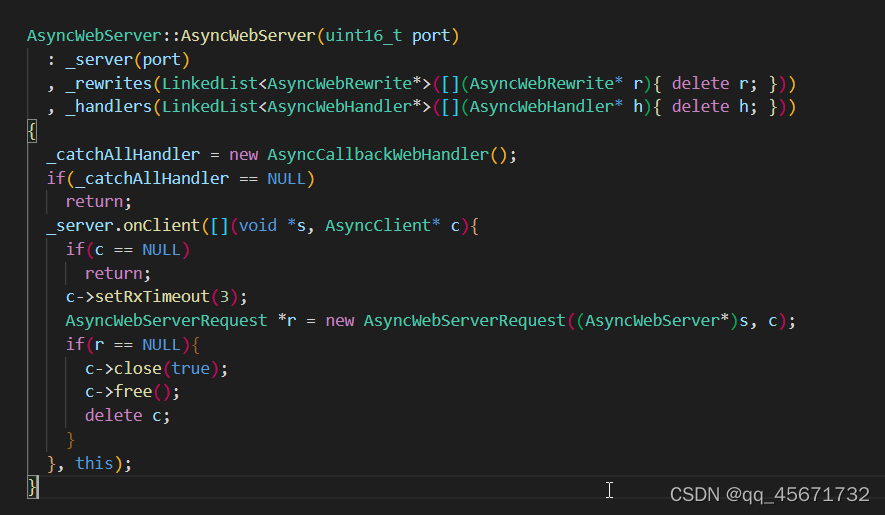

查看AsyncWebServer(uint16_t port);构造函数的具体实现
在这里插入图片描述

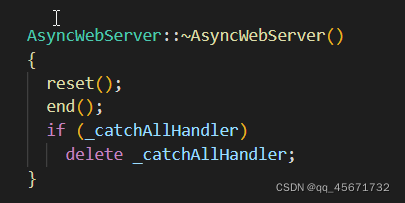

接下来看AsyncWebServer类中的这一行:

~AsyncWebServer();

这是AsyncWebServer类中被public修饰的析构函数
程序运行结束后，程序在server对象销毁前自动调用析构函数，无须手动调用，而且只运行一次

在这里插入图片描述
AsyncWebServer类中有这样的一个函数，

void begin();

这行函数是begin()方法启动服务器进行请求监听

开始填坑

请添加图片描述

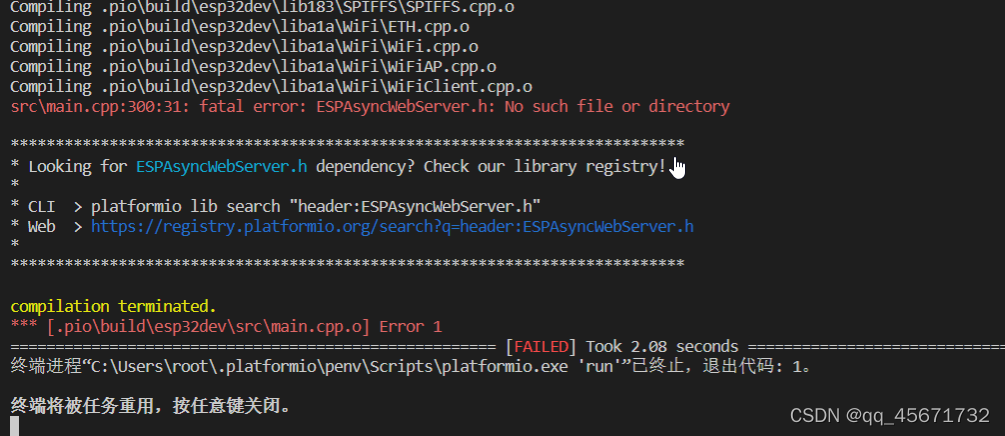

从vscode中可以看到在电脑上找不到这个ESPAsyncWebServer.h,既然找不到这个头文件，那就手动的下载安装即可，这里给出两种解决方法:

第一种:

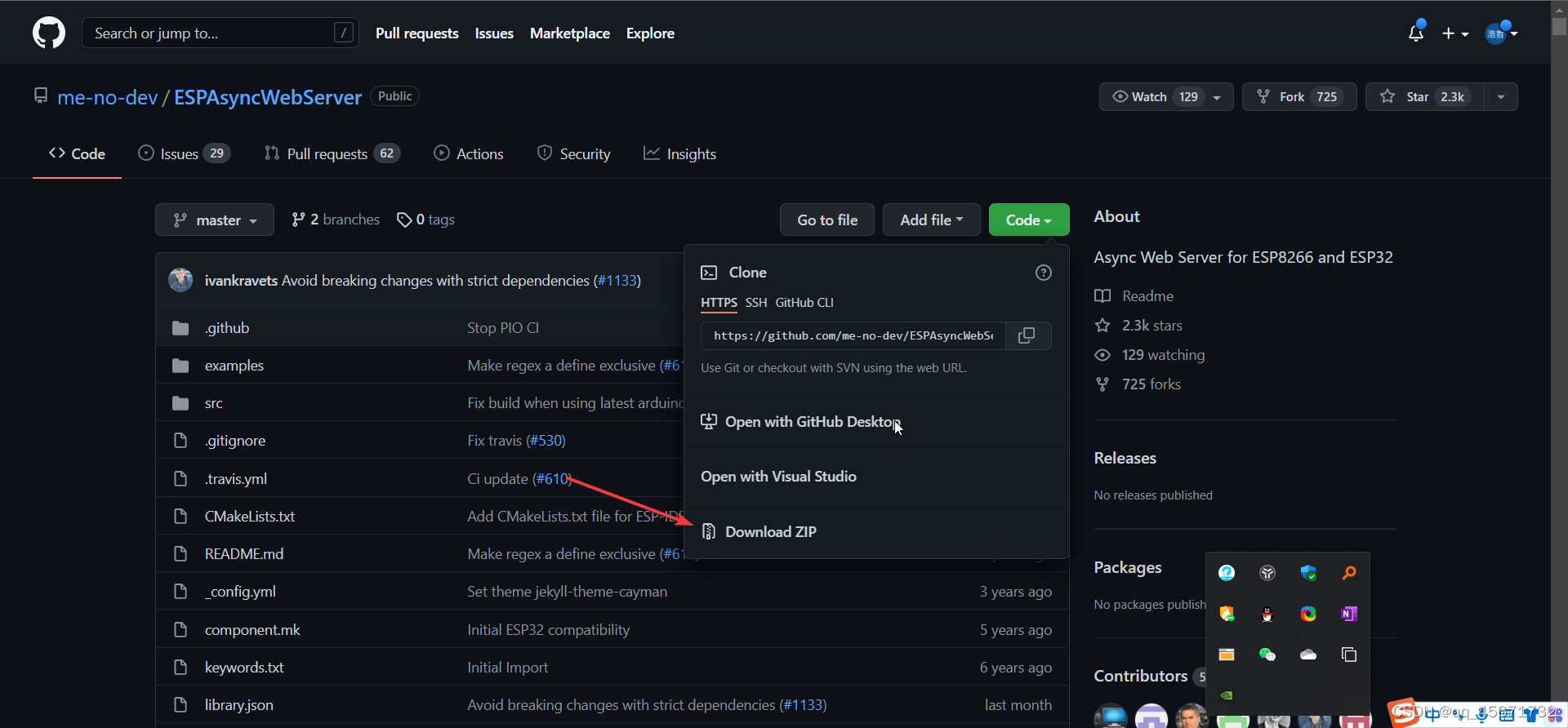

我百度了相关的资料，发现有很多类似的问题，都是缺少关键的头文件导致的。我发现ESPAsyncTCP.h 和 ESPAsyncWebServer.h头文件存在着某种依赖关系，必须同时下载安装才可以。可以尝试从github上下载这两个库:
ESPAsyncWebServer
ESPAsyncTCP

直接下载zip压缩包即可。下载完成后通过Arduino IDE的Sketch > Include Library > ZIP-Library将这两个压缩包添加进去。

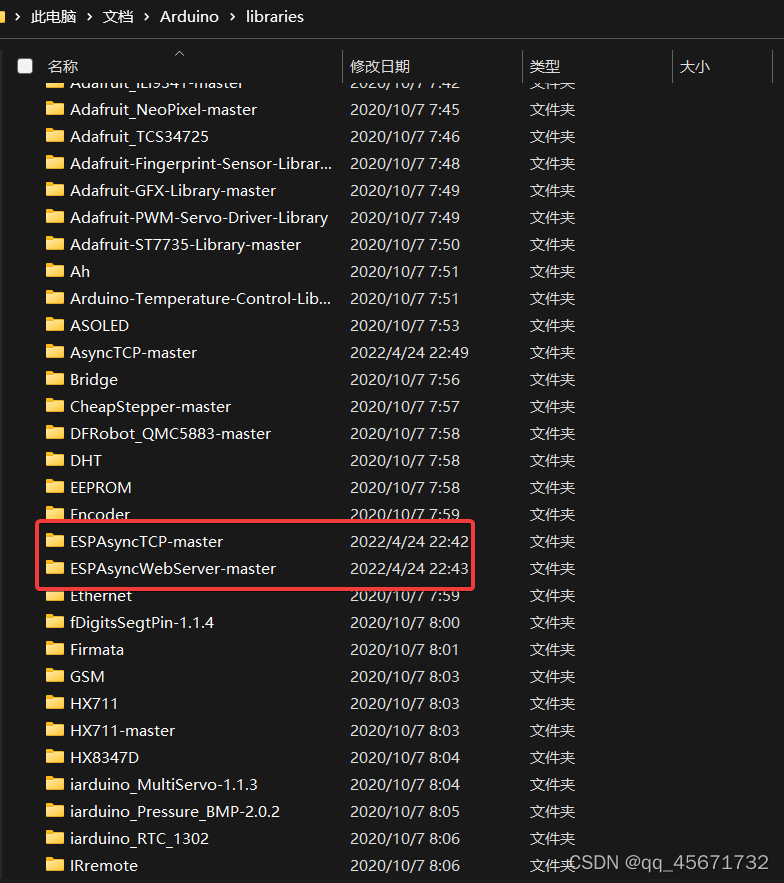

可以从文档的Arduino的libraries目录中看到已经安装好的库文件。
第二种(理论上是可以的，但是我在第一种方法的时候就已经解决了，这个方法没有试过，此方法慎用):

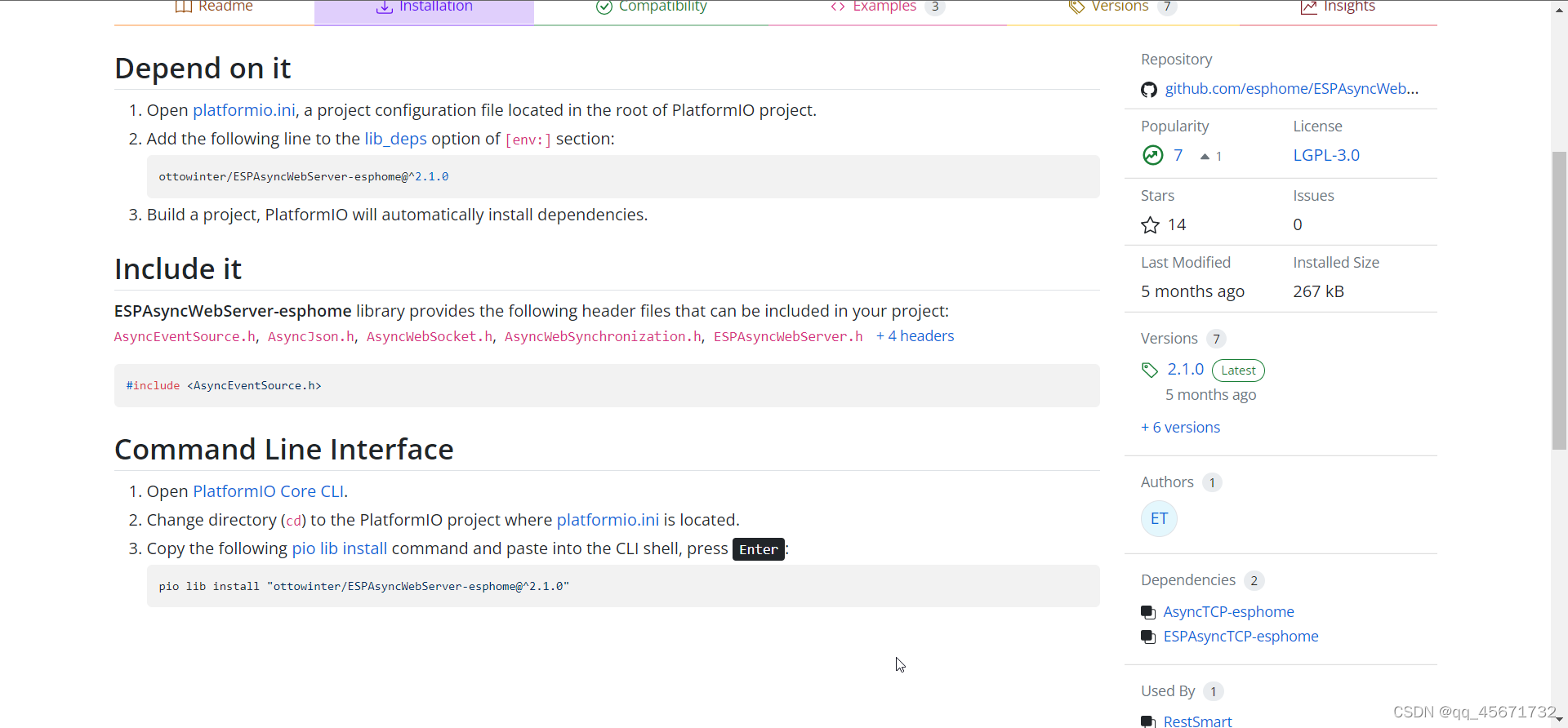

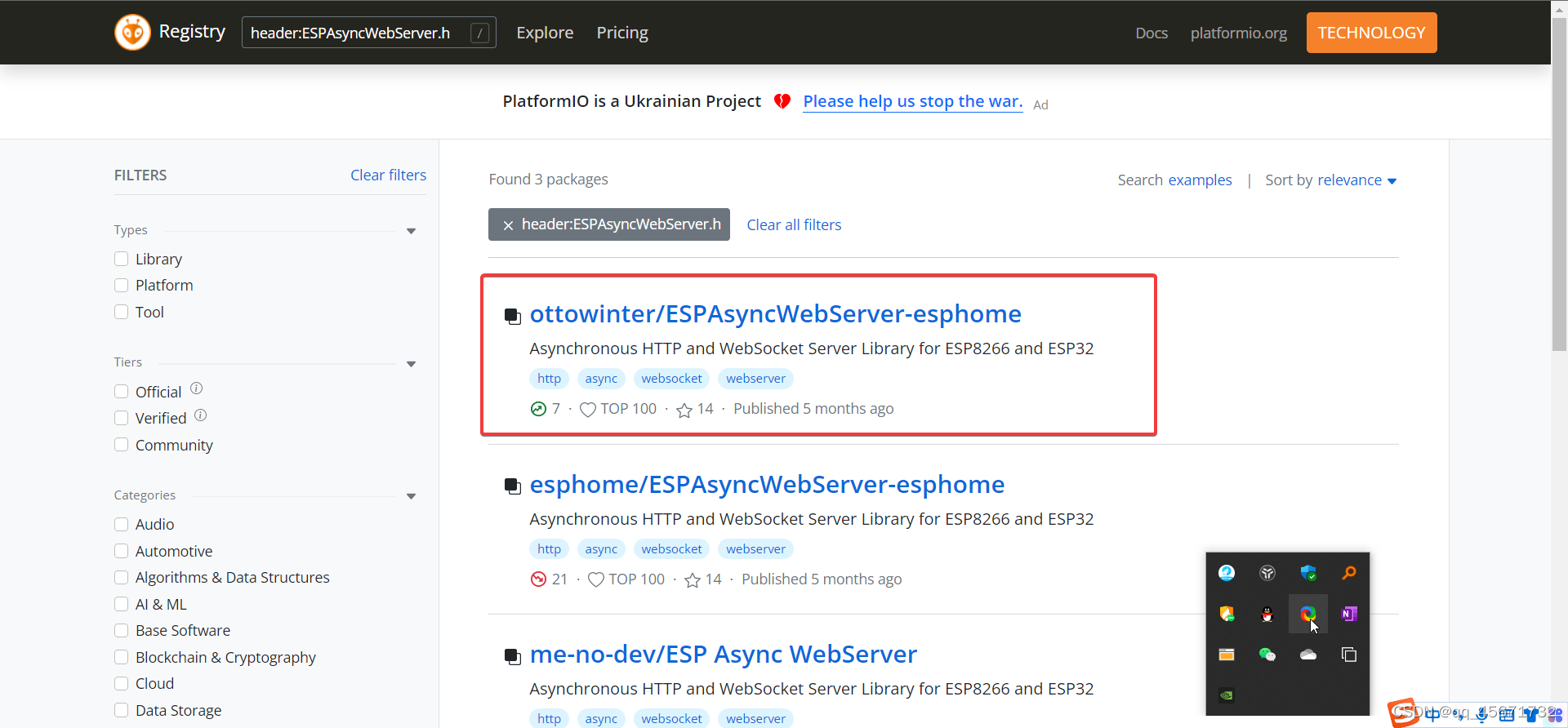

vscode下面给出了有关于这个ESPAsyncWebServer.h头文件的地址，使用CtrL + 单击访问链接，在页面中的第一个就是。

我们需要下载这个库文件。

通过文档可以知道，安装这个库，需要切换到当前的PlotformIO项目，在platformio.ini配置文件所在的当前目录运行下面的这个程序:

pio lib install "ottowinter/ESPAsyncWebServer-esphome@^2.1.0"

运行可能会失败，这是因为当前的目录中根本找不到pio.exe，这就需要我们将pio.exe的所在目录添加到PATH环境变量中,我们可以找到pio.exe所在的目录:C:\Users\用户名\.platformio\penv\Scripts

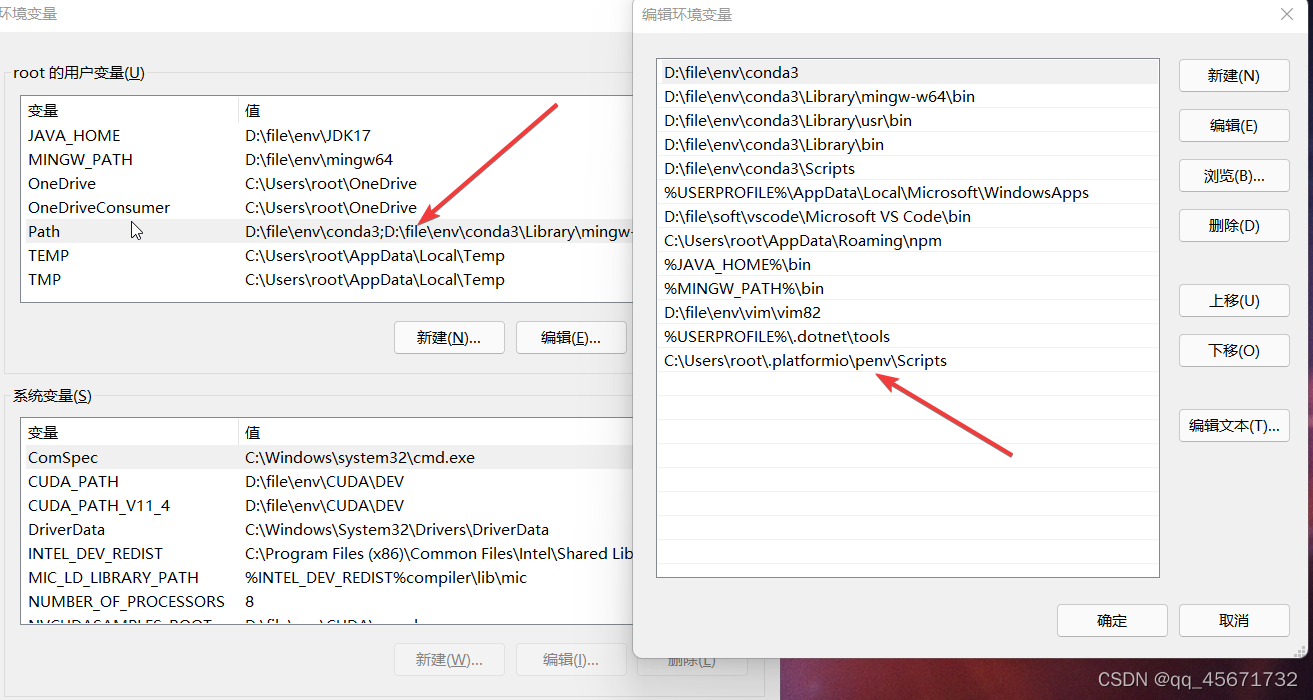

将这个路径添加到PATH环境变量中即可，如图所示:
在这里插入图片描述
再次运行上面的这个安装代码，即可运行成功。

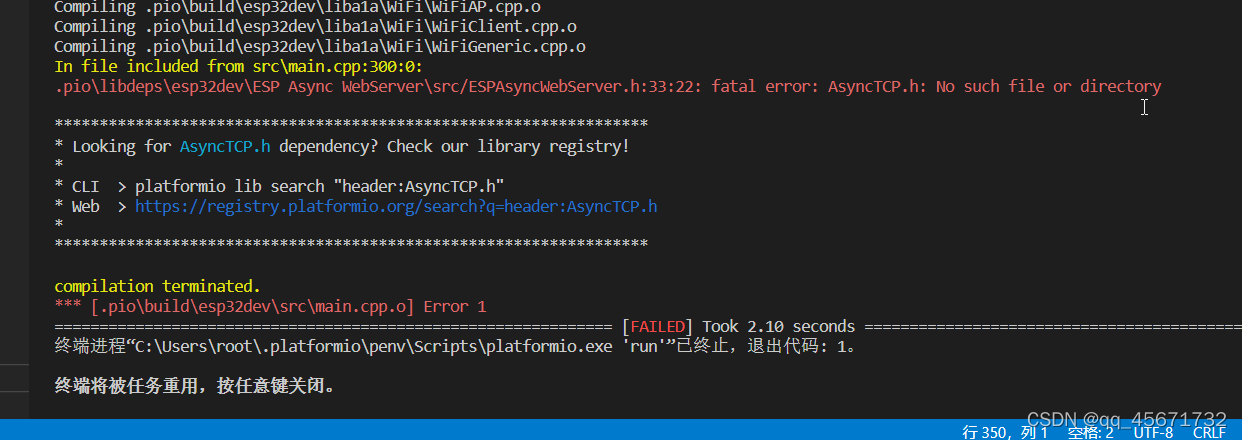

安装好上面的两个头文件之后，再次运行代码，发现还是缺少一个头文件:AsyncTCP.h,

请添加图片描述
有了上一次的经验之后，直接点击下面给出的链接，运行代码安装:

pio lib install "esphome/AsyncTCP-esphome@^1.2.2"

再次运行，发现有一种奇怪的错误:src\main.cpp:xxx:x: error: stray '\xxx' in program,错误的源头是程序中包含空格等非法字符，手动去掉这些空格，再次运行，程序就运行成功了。
将程序编译下载到ESP32中后，需要将data文件夹也烧录到ESP32的文件系统，到这里ESP32就可以作为服务器了。

实验现象

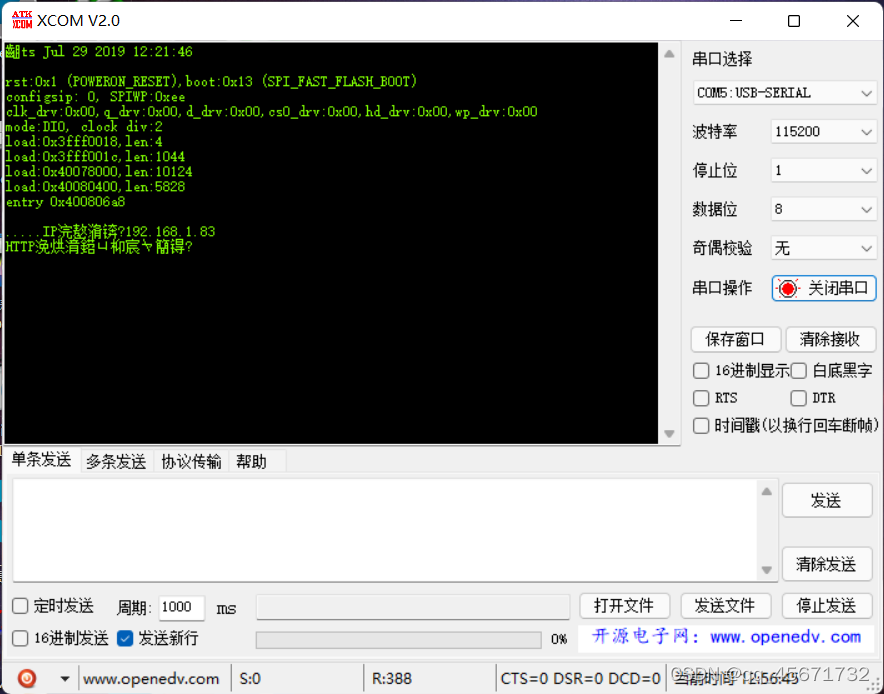

打开XCOM串口助手，可以看到ESP32的IP地址是:192.168.1.83
在这里插入图片描述

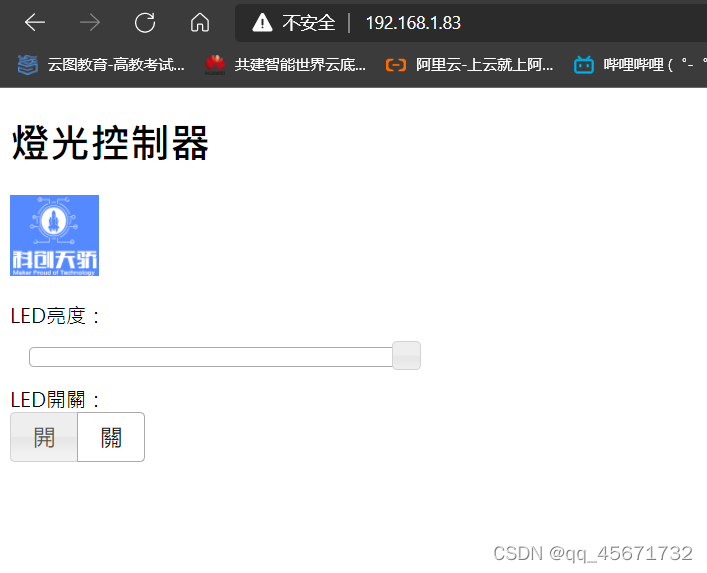

打开浏览器，在地址栏中输入ESP32的IP地址,就可以看到一个网页了

现在使用杜邦线连接LED小灯，在网页上操作就可以看到小灯的亮灭和亮度强弱了。
(本文是根据本人在编译代码中遇到的问题写的，由于每个人的开发环境不同，有可能错误也不相同，仅限参考)
