当用户请求到Director Server ，此时请求的数据报文会先到内核空间的PREROUTING链。此时报文的源IP为CIP，目标IP为VIP。
PREROUTING检查发现数据包的目的IP是本机，将数据包送到INPUT链。
IPVS比对数据包请求的服务是否为集群服务，若是，修改数据包的目标IP地址为后端服务器IP。然后将数据包发送至POSTROUTING链。此时报文的源IP为CIP，目标IP为RIP。
POSTROUTING链通过选路，将数据包发送给Real Server。
Real Server比对发现目标为自己的IP，开始构建响应报文发回给Director Server。此时报文的源IP为RIP，目标IP为CIP。
Director Server把RS来到响应包，通过FORWORD转发给client在响应客户端前，此时会将源IP地址修改为自己的VIP地址，然后响应给客户端。此时报文的源IP为VIP，目标IP为CIP。

LVS NET模式图解

2、DR工作模式

2.1 LVS DR模式介绍

Virtual Server via Direct Routing（VS-DR）：用直接路由技术实现虚拟服务器。当参与集群的计算机和作为控制管理的计算机在同一网段时，可以用此方法，控制管理的计算机收到请求包时直接送到参与集群的节点。

2.2 LVS DR模式工作原理

DR和REAL SERVER都使用同一个IP对外服务。但只有DR对ARP请求进行响应，所有REAL SERVER对本身这个IP的ARP请求保持静默。也就是说，网关会把对这个服务IP的请求全部定向给DR，而DR收到数据包后根据调度算法，找出对应的REAL SERVER，把目的MAC地址改为REAL SERVER的MAC并发给这台REAL SERVER。这时real server收到这个数据包，则等于直接从客户端收到这个数据包无异，处理后直接返回给客户端。由于DR要对二层包头进行改换，所以DR和real server之间必须要在一个广播域，也可以理解为在同一台交换机上。

2.3 LVS DR模式工作流程

当用户请求到到达Director Server，此时请求的数据报文会先到内核空间的PREROUTING链。此时报文的源IP是CIP，目标IP为VIP。
PREROUTING检查发现数据包的目标IP是本机，将数据包送至INPUT链。
IPVS比对数据包请求的服务是否为集群服务，若是，将请求报文中的的源MAC地址修改为DIP的MAC地址后，将目标MAC地址修改为RIP的MAC地址，然后将数据包发至POSTROUTING链。此时的源IP和目标均未修改，仅修改了源MAC地址为DIP的MAC地址，目标MAC地址为RIP的MAC地址。
由于DS和RS在同一个网络中，所以是通过二层，数据链路层来传输。POSTROUTING链检查目标MAC地址为RIP的MAC地址，那么此时数据包将会发到Real Server。
RS发现请求报文的MAC地址是自己的MAC地址，就会接收此报文。处理完成之后，将响应报文通过lo接口传送给eth0网卡，然后向外发出。此时的源IP地址为VIP，目标IP为CIP。
响应报文最终送达到客户端。

2.4 LVS DR模式特点

保证前端路由将目标地址为VIP保文系统发送给Director Server，而不是RS。
RS可以使用私有地址，也可以是公网地址，如果使用公网地址，此时可以通过互联网对RIP进行直接访问。
RS跟Director Server必须在同一物理网络中；
所有的请求报文经由Director Server，但响应报文不能进过Director；
不支持地址转换，也不支持端口映射；
RS可以是大多数常见的操作系统；
RS的网关绝不允许指向DIP（因为我们不允许他经过director）；

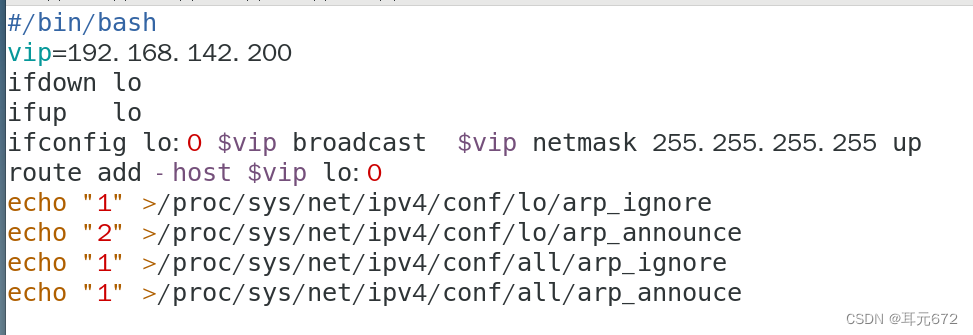

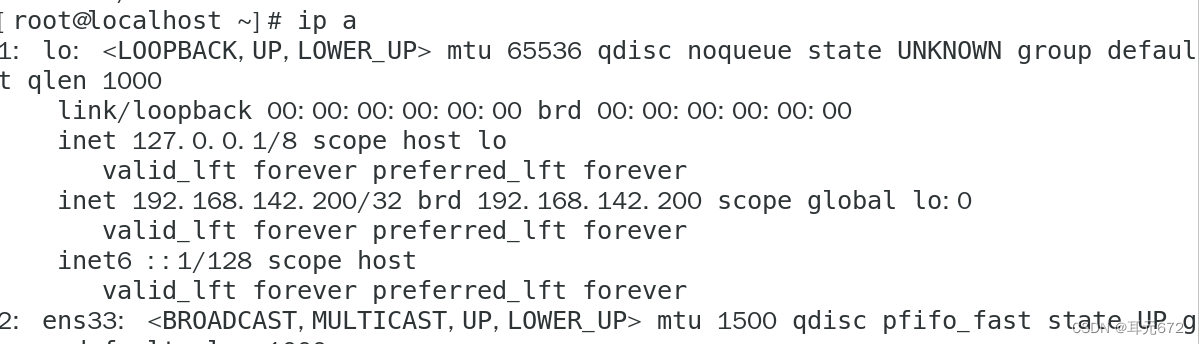

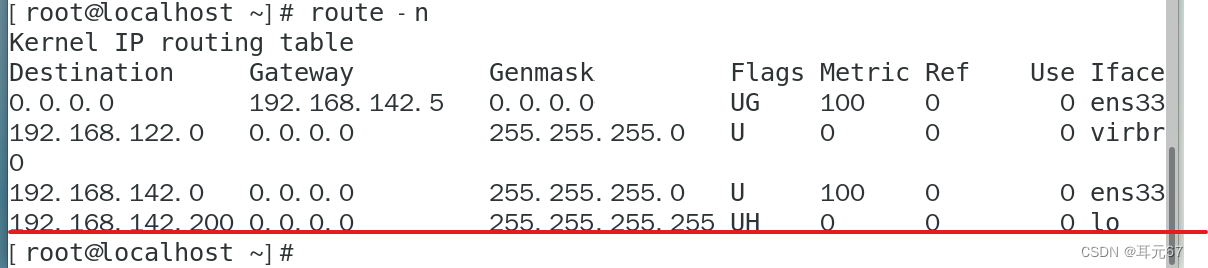

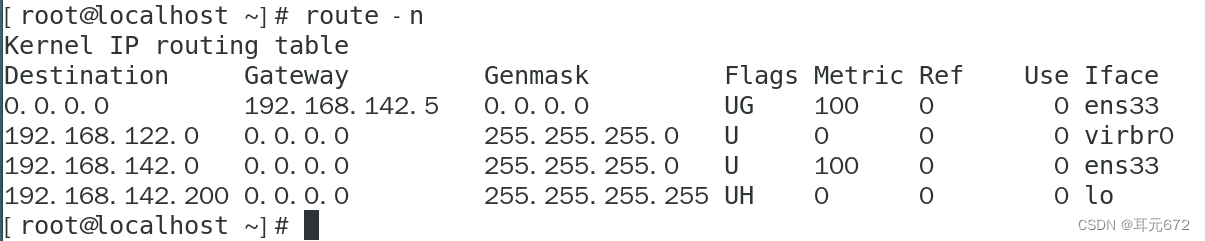

RS上的lo接口配置VIP的IP地址。

2.5 LVS DR模式图解

3、LVS TUN工作模式

3.1 LVS TUN模式介绍

用IP隧道技术实现虚拟服务器。在集群的节点不在同一网段时可用的转发机制，是将IP包封装在其他网络流量中的方法。为了安全，应该使用隧道技术中的VPN，也可使用租用专线。

TUN模式：采用NAT技术时，由于请求和相应的报文必须经过调度器地址重写，当客户请求越来越多时，调度器的处理能力将成为瓶颈。所以调度器把请求报文通过IP隧道转发至真实服务器，而真实服务器将响应直接返回给客户，所以调度器只处理请求报文。采用VS/TUN技术后，集群系统的最大吞吐量可以提高10倍。

3.2 LVS TUN模式工作流程

客户端将请求发往前端的负载均衡器，请求报文源地址是CIP，目标地址是VIP。

负载均衡器收到报文后，发现请求的是在规则里面存在的地址，那么它将在客户端请求报文的首部再封装一层IP报文，将源地址改为DIP，目标地址改为RIP，并将此包发送给RS。

RS收到请求报文后，会首先拆开第一层封装，然后发现里面还有一层IP首部的目标地址是自己lo接口上的VIP，所以会处理次请求报文，并将响应报文通过lo接口送给eth0网卡直接发送给客户端。

3.3 LVS TUN模式图解

4、LVS full-nat 工作模式

lvs-fullnat(双向转换)

5、四种模式的区别

lvs-nat与lvs-fullnat：请求和响应报文都经由Director

lvs-nat：RIP的网关要指向DIP；

lvs-fullnat：RIP和DIP未必在同一IP网络，但要能通信

lvs-dr与lvs-tun：请求报文要经由Director，但响应报文由RS直接发往client

lvs-dr：通过封装新的MAC首部实现，通过MAC网络转发

lvs-tun：通过在原IP报文外封装新的IP头实现转发，支持远距离通信

二、LVS ipvsadm命令的使用

1、 LVS-server 安装lvs管理工具

下载程序包：yum -y install ipvsadm

Unit file：ipvsadm.service

主程序：/usr/sbin/ipvsadm

规则保存工具：/usr/sbin/ipvsadm-save

规则重载工具:/usr/sbin/ipvsadm-restore

配置文件：/usr/sbin/ipvsadm-config

2、命令选项

-A：在服务器列表中添加一条新的虚拟服务器记录

-t：表示tcp服务

-u：表示udp服务

-s：表示使用的调度算法

-a：在服务器表中添加一条新的真实主机记录

三、实现lvs的持久连接

1、定义

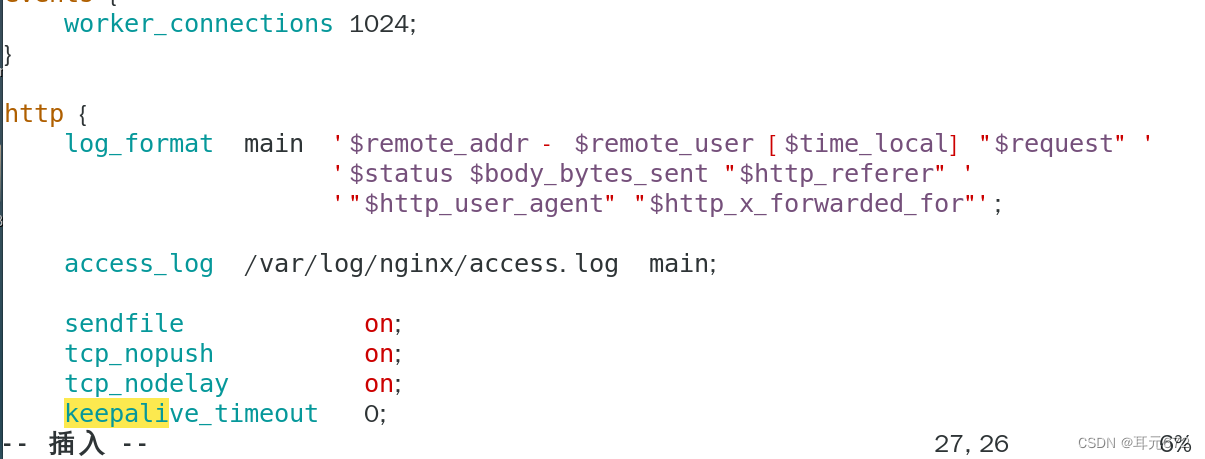

由于HTTP是一种无状态协议，每次请求完就立即断开了。所以就需要一种持久连接机制，来把同一用户的HTTP请求在超时时间内都重定向到同一台realserver，超时时间可以自己定义。

2、lvs调度算法

lvs调度算法分为静态和动态两种

2.1 静态算法（4种）

只根据算法进行调度，而不考虑后端服务器的实际连接情况和负载情况

1、RR：轮叫调度（Round Robin）

调度器通过“轮叫”调度算法将外部请求按顺序轮流分配到集群中的真实服务器上，它均等的对待每一台服务器，而不管服务器上实际的连接数和系统负载。

2、WRR加权轮叫（Weight RR）

根据真实服务器的不同处理能力来调度访问请求。可以保证处理能力强的服务器处理更多的访问流量。

3、DH：目标地址散列调度（Destination Hash）

根据请求的目标IP地址，作为散列键从静态分配的散列表找出对应的服务器，若该服务器是可用的且未超载，将该请求发送到该服务器，否则返回空

4、SH：源地址hash（Source Hash0

源地址散列调度算法根据请求的源IP地址，作为散列键从静态分配的散列表找出对应的服务器，若该服务器是可用的且未超载，将该请求发送到该服务器，否则返回空

2.2 动态算法

前端的调度器会根据后端真实服务器的实际连接情况来分配请求

1、LC：最少连接

调度器通过“最少连接”调度算法动态的将网络请求调度到已建立的链接数最少的服务器上。如果集群系统的真实服务器具有相近的系统性能，“最小连接”可以较好的均衡负载。

2、WLC：加权最少连接

在集群系统中的服务器性能差异较大的情况下，调度器采用“加权最少连接”调度算法优化负载均衡性能，具有较高权值的服务器将承受较大比例的活动连接负载。

3、SED：最短期望延迟调度

在WLC基础上改进，Overhead=（ACTIVE+1）*256/加权。不再考虑非活动状态，把当前处于活动状态的数目+1来实现，数目最小的，接受下次请求，+1的目的是为了考虑加权的时候，非活动连接过多

缺陷：当权限过大的时候，会倒置空闲服务器一直处于无连接状态。

4、NQ：永不排队/最少队列调度

无需队列。如果有台realserver的连接数=0就直接分配过去，不需要在进行sed运算，保证不会有一个主机空间。在SED基础上无论+几，第二次一定给下一个，保证不会有一个主机不会很空闲着，不考虑非活动连接，才用NQ，SED要考虑活动状态连接，对于DNS的UDP不需要考虑非活动连接，而httpd的处于保持状态的服务就需要考虑非活动连接给服务器的压力。

5、LBLC:基于局部性的最少链接

6、LBLCR：带复制的基于局部性最少连接

四、LVS DR模式搭建

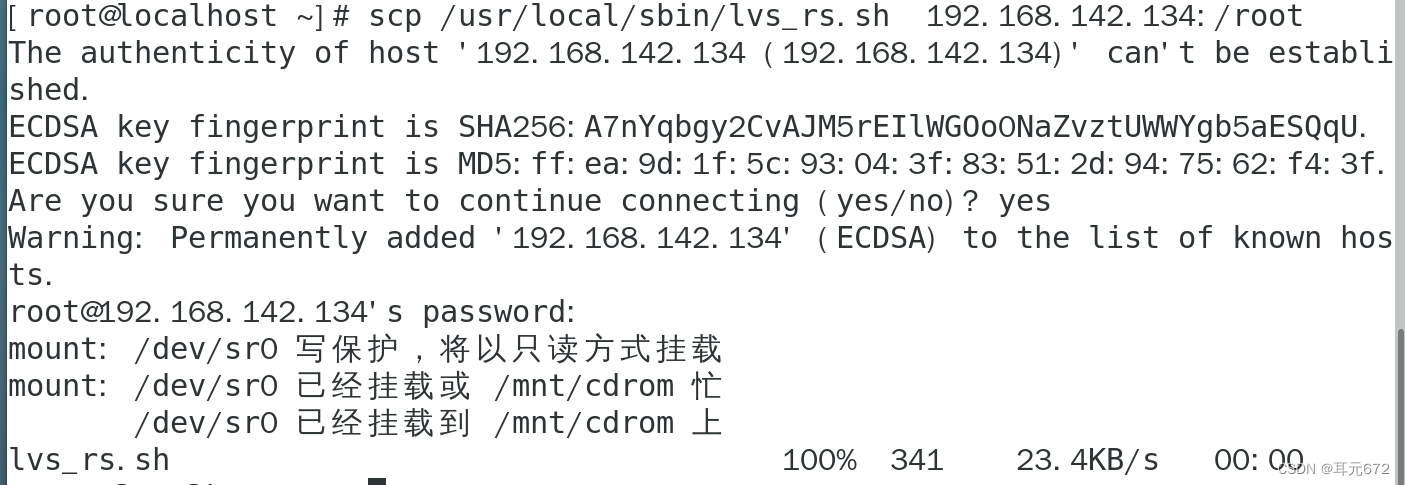

三台服务器A、B、C

4.1 A：load balancer

调度器dir ，分发器

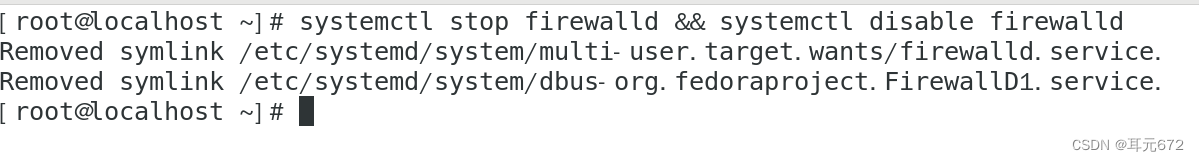

systemctl stop firewalld && systemctl disable firewalld关闭三台服务器的防火墙

关闭selinux ：setenforce 0

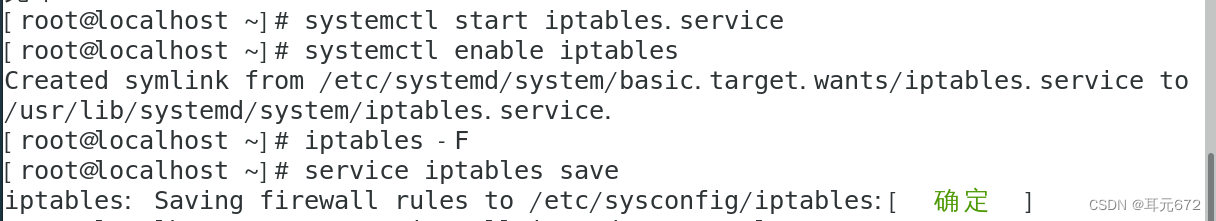

安装iptables-services：yum -y install iptables-services

添加iptables服务：systemctl enable iptables

启动iptables服务：systemctl start iptables.service

清空iptables规则：iptables -F

保存空规则：service iptables save

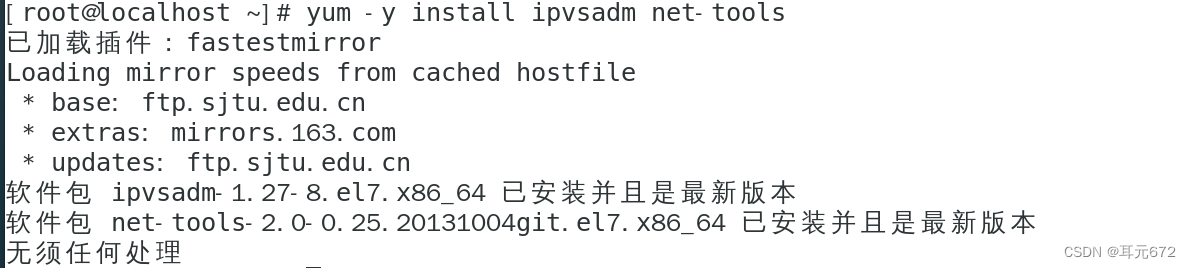

安装ipvsadm和net-tools：yum -y install ipvsadm net-tools

（1）创建LVS的DR脚本

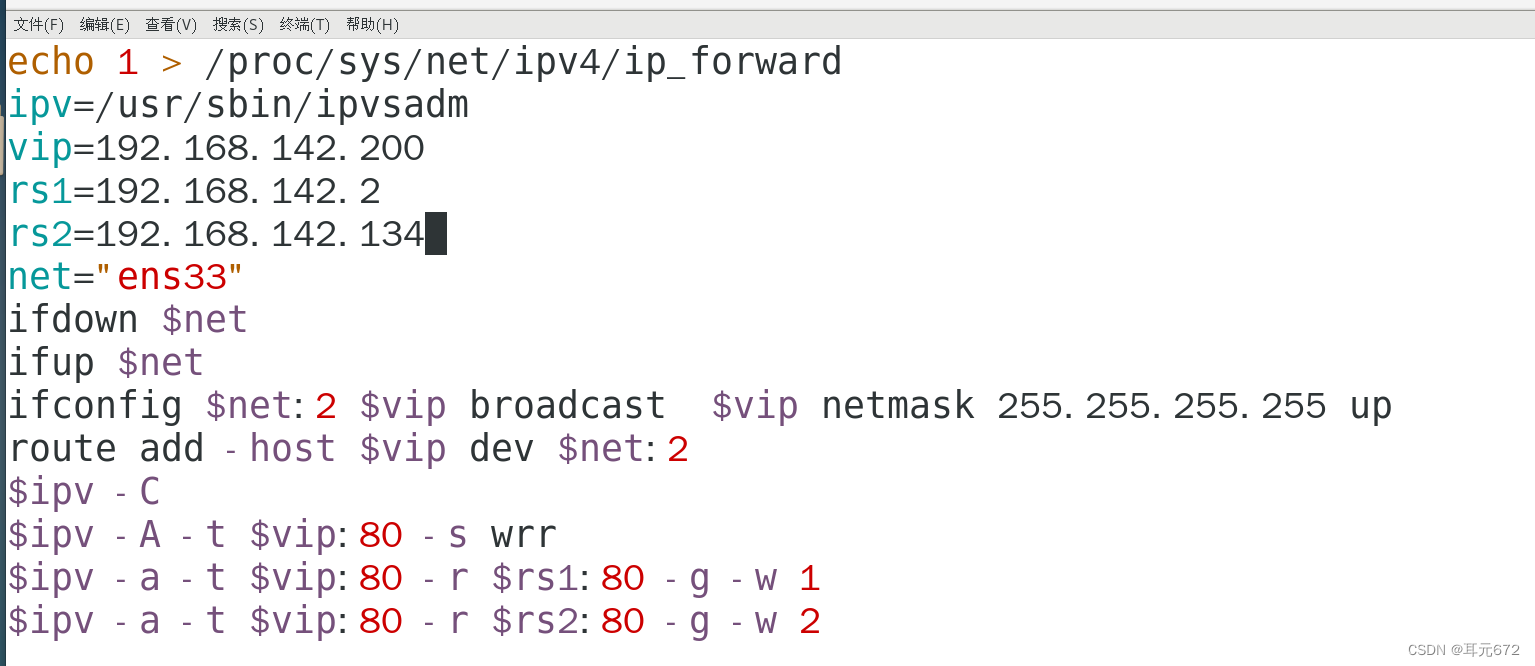

vim /usr/local/sbin/lvs_dr.sh 打开配置文件写下如下内容

echo 1 > /proc/sys/net/ipv4/ip_forward 打开路由转发
ipv=/usr/sbin/ipvsadm 设置ipvsadm变量
vip=192.168.142.200 设置公网ip 的变量
rs1=192.168.142.2 设置real server1ip 的变量
rs2=192.168.142.134 设置real server2ip 的变量
net="ens33" 定义网卡
ifdown $net 关闭网卡
ifup $net 启动网卡，目的是清空临时设定的IP，避免重复设定。

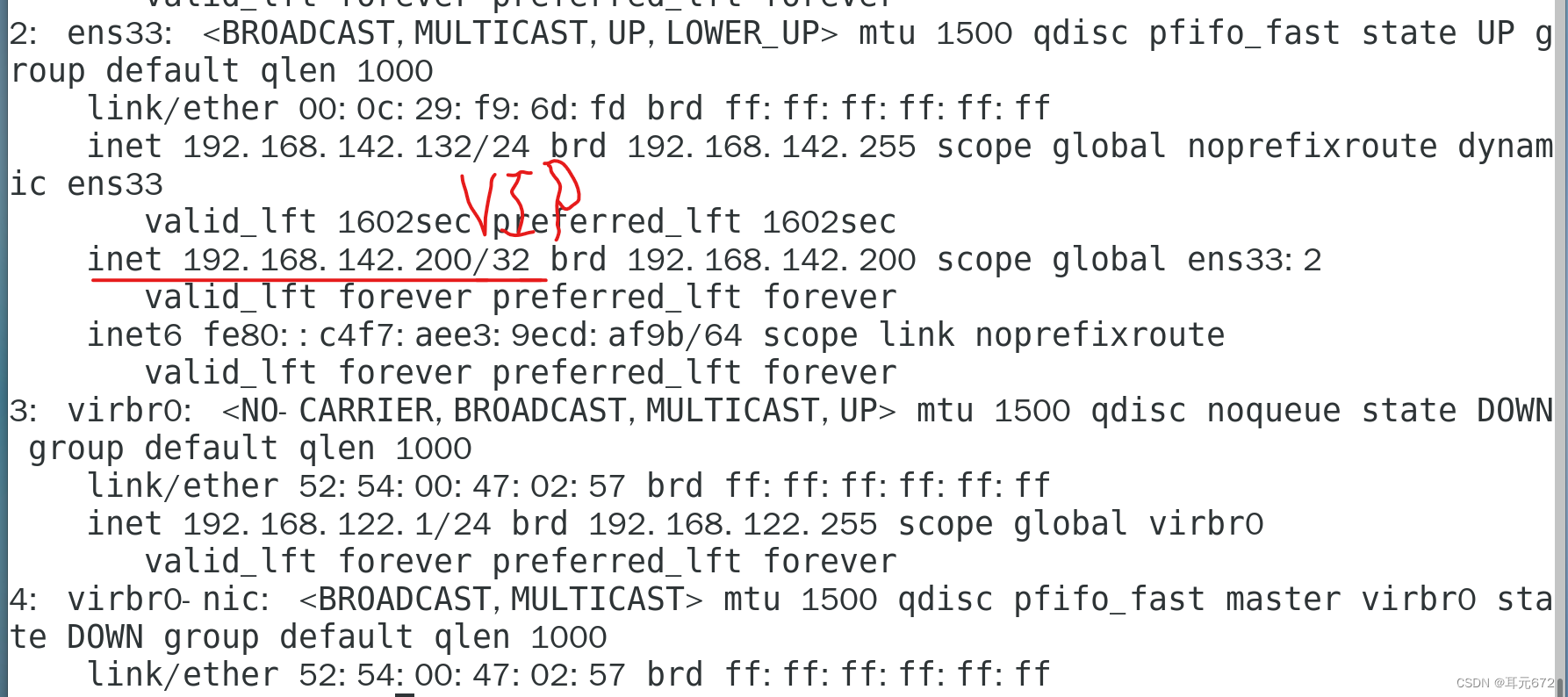

ifconfig $net:2 $vip broadcast $vip netmask 255.255.255.255 up 绑定VIP到虚拟网卡$net:2上
route add -host $vip dev $(net):2 为$net:2网卡添加网关
$ipv -C 清空规则
$ipv -A -t $vip:80 -s wrr -A指定转发模式，-t指定director ip ，-s指定调度算法，wrr加权轮询调度

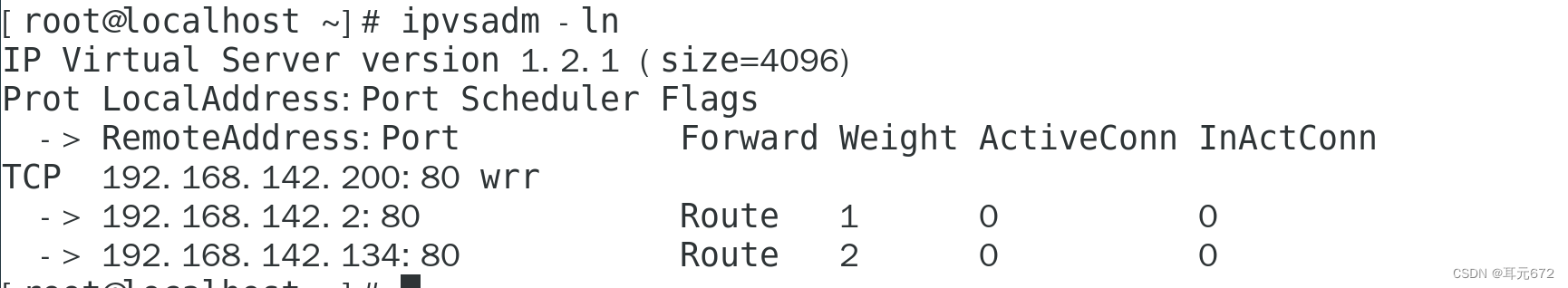

$ipv -a -t $vip:80 -r $rs1:80 -g -nw 1

指定转发规则，-a：指定转发规则，-t指定调度器（director）ip， -r指定real server ip，-g指定转发模式为DR（gateway）-w指定权重
$ipv -a -t $vip:80 -r $rs2:80 -g -w 2

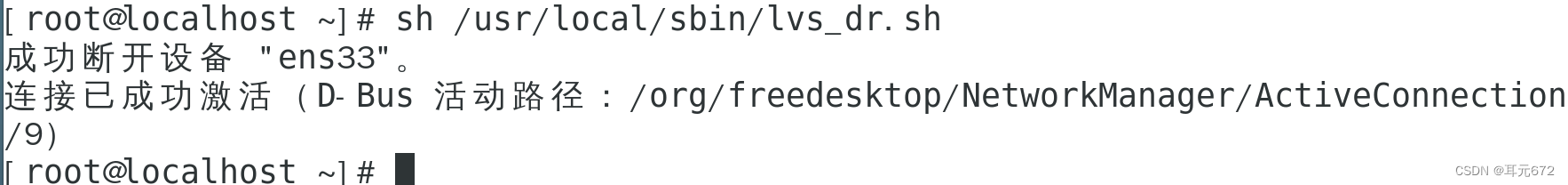

指定转发规则，-a：指定转发规则，-t指定调度器（director）ip， -r指定real server ip，-g指定转发模式为DR（gateway）-w指定权重
