说明：
- Kernel版本：4.14
- ARM64处理器，Contex-A53，双核
- 使用工具：Source Insight 3.5， Visio
1. 概述
我会假设你已经看过了深入剖析Linux RCU原理（一）初窥门径
本文将进一步去探索下RCU背后的机制。
2. 基础概念
2.1Grace Period
继续贴出深入剖析Linux RCU原理（一）初窥门径中的图片：
- 中间的黄色部分代表的就是Grace Period，中文叫做宽限期，从Removal到Reclamation，中间就隔了一个宽限期；
- 只有当宽限期结束后，才会触发回收的工作，宽限期的结束代表着Reader都已经退出了临界区，因此回收工作也就是安全的操作了；
- 宽限期是否结束，与处理器的执行状态检测有关，也就是检测静止状态Quiescent Status；
- RCU的性能与可扩展性依赖于它是否能有效的检测出静止状态(Quiescent Status)，并且判断宽限期是否结束。
来一张图：
2.2Quiescent Status
Quiescent Status，用于描述处理器的执行状态。当某个CPU正在访问RCU保护的临界区时，认为是活动的状态，而当它离开了临界区后，则认为它是静止的状态。当所有的CPU都至少经历过一次QS后，宽限期将结束并触发回收工作。
- 在时钟tick中检测CPU处于用户模式或者idle模式，则表明CPU离开了临界区；
- 在不支持抢占的RCU实现中，检测到CPU有context切换，就能表明CPU离开了临界区；
???资料直通车：Linux内核源码技术学习路线+视频教程内核源码
3. 数据结构
- RCU实际是一个大型的状态机，它的数据结构维护着状态，可以让RCU读者快速执行，同时也可以高效和灵活的处理RCU写者请求的宽限期。
- RCU的性能和可扩展性依赖于采用什么机制来探测宽限期的结束；
- RCU使用位图cpumask去记录CPU经历静止状态，在经典RCU(Classic RCU)实现中，由于使用了全局的cpumask位图，当CPU数量很大时锁争用会带来很大开销（GP开始时设置对应位，GP结束时清除对应位），因此也促成了Tree RCU的诞生；
- Tree RCU以树形分层来组织CPU，将CPU分组，本小组的CPU争用同一个锁，当本小组的某个CPU经历了一个静止状态QS后，将其对应的位从位图清除，如果该小组最后一个CPU经历完静止状态QS后，表明该小组全部经历了CPU的QS状态，那么将上一层对应该组的位从位图清除；
- RCU有几个关键的数据结构：struct rcu_state，struct rcu_node，struct rcu_data；

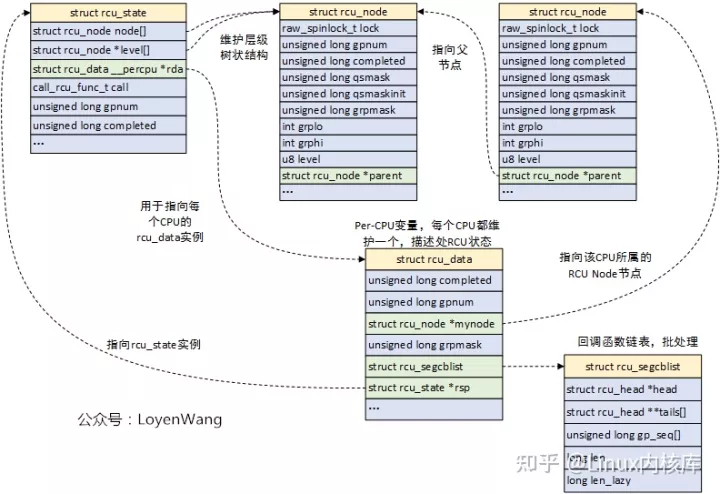

图来了：
- struct rcu_state：用于描述RCU的全局状态，它负责组织树状层级结构，系统中支持不同类型的RCU状态：rcu_sched_state， rcu_bh_state，rcu_preempt_state；
- struct rcu_node：Tree RCU中的组织节点；
- struct rcu_data：用于描述处理器的RCU状态，每个CPU都维护一个数据，它归属于某一个struct rcu_node，struct rcu_data检测静止状态并进行处理，对应的CPU进行RCU回调，__percpu的定义也减少了同步的开销；
看到这种描述，如果还是在懵逼的状态，那么再来一张拓扑图，让真相更白一点：
- 层状树形结构由struct rcu_node来组成，这些节点在struct rcu_state结构中是放置在数组中的，由于struct rcu_node结构有父节点指针，因此可以构造树形；
- CPU分组后，对锁的争用就会大大减少，比如CPU0/CPU1就不需要和CPU6/CPU7去争用锁了，逐级以淘汰赛的形式向上；
关键点来了：Tree RCU使用rcu_node节点来构造层级结构，进而管理静止状态Quiescent State和宽限期Grace Period，静止状态信息QS是从每个CPU的rcu_data往上传递到根节点的，而宽限期GP信息是通过根节点从上往下传递的，当每个CPU经历过一次QS状态后，宽限期结束
关键字段还是有必要介绍一下的，否则岂不是耍流氓？
struct rcu_state {
struct rcu_node node[NUM_RCU_NODES]; // rcu_node节点数组，组织成层级树状
struct rcu_node *level[RCU_NUM_LVLS + 1]; //指向每层的首个rcu_node节点，数组加1是为了消除编译告警
struct rcu_data __percpu *rda; //指向每个CPU的rcu_data实例
call_rcu_func_t call; //指向特定RCU类型的call_rcu函数：call_rcu_sched, call_rcu_bh等
int ncpus; // 处理器数量
unsigned long gpnum; //当前宽限期编号，gpnum > completed，表明正处在宽限期内
unsigned long completed; //上一个结束的宽限期编号，如果与gpnum相等，表明RCU空闲
...
unsigned long gp_max; //最长的宽限期时间，jiffies
...
}
/*
* Definition for node within the RCU grace-period-detection hierarchy.
*/
struct rcu_node {
raw_spinlock_t __private lock; //保护本节点的自旋锁
unsigned long gpnum; //本节点宽限期编号，等于或小于根节点的gpnum
unsigned long completed; //本节点上一个结束的宽限期编号，等于或小于根节点的completed
unsigned long qsmask; //QS状态位图，某位为1，代表对应的成员没有经历QS状态
unsigned long qsmaskinit; //正常宽限期开始时，QS状态的初始值
...
int grplo; //该分组的CPU最小编号
int grphi; //该分组的CPU最大编号
u8 grpnum; //该分组在上一层分组里的编号
u8 level; //在树中的层级，Root为0
...
struct rcu_node *parent; //指向父节点
}
/* Per-CPU data for read-copy update. */
struct rcu_data {
unsigned long completed; //本CPU看到的已结束的宽限期编号
unsigned long gpnum; //本CPU看到的最高宽限期编号
union rcu_noqs cpu_no_qs; //记录本CPU是否经历QS状态
bool core_need_qs; //RCU需要本CPU上报QS状态
unsigned long grpmask; //本CPU在分组的位图中的掩码
struct rcu_segcblist; //回调函数链表，用于存放call_rcu注册的延后执行的回调函数
...
}4. RCU更新接口
从《深入剖析Linux RCU原理（一）-初窥门径》的示例中，我们看到了RCU的写端调用了synchronize_rcu/call_rcu两种类型的接口，事实上Linux内核提供了三种不同类型的RCU，因此也对应了相应形式的接口。

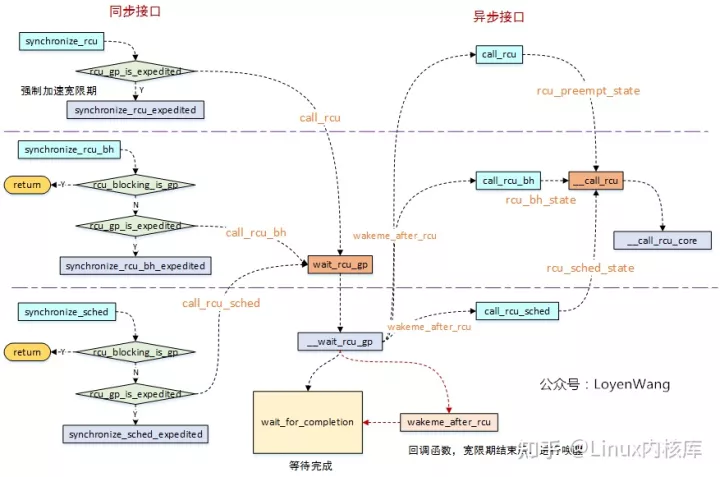

来张图：
- RCU写者，可以通过两种方式来等待宽限期的结束，一种是调用同步接口等待宽限期结束，一种是异步接口等待宽限期结束后再进行回调处理，分别如上图的左右两侧所示；
- 从图中的接口调用来看，同步接口中实际会去调用异步接口，只是同步接口中增加了一个wait_for_completion睡眠等待操作，并且会将wakeme_after_rcu回调函数传递给异步接口，当宽限期结束后，在异步接口中回调了wakeme_after_rcu进行唤醒处理；
- 目前内核中提供了三种RCU：
- 可抢占RCU：rcu_read_lock/rcu_read_unlock来界定区域，在读端临界区可以被其他进程抢占；
- 不可抢占RCU(RCU-sched)：rcu_read_lock_sched/rcu_read_unlock_sched来界定区域，在读端临界区不允许其他进程抢占；
- 关下半部RCU(RCU-bh)：rcu_read_lock_bh/rcu_read_unlock_bh来界定区域，在读端临界区禁止软中断；
- 从图中可以看出来，不管是同步还是异步接口，最终都是调到__call_rcu接口，它是接口实现的关键，所以接下来分析下这个函数了；
5.__call_rcu
函数的调用流程如下：
- __call_rcu函数，第一个功能是注册回调函数，而回调的函数的维护是在rcu_data结构中的struct rcu_segcblist cblist字段中；
- rcu_accelerate_cbs/rcu_advance_cbs，实现中都是通过操作struct rcu_segcblist结构，来完成回调函数的移动处理等；
- __call_rcu函数第二个功能是判断是否需要开启新的宽限期GP；

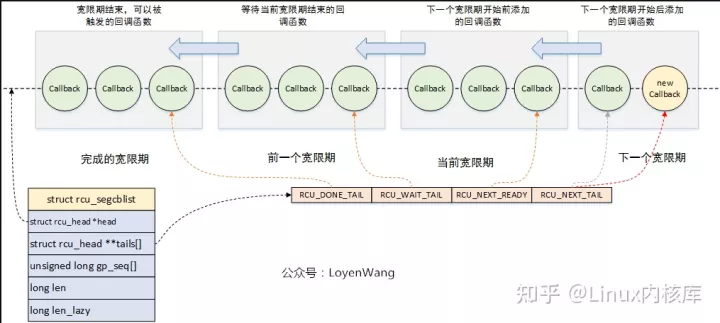

链表的维护关系如下图所示：
- 实际的设计比较巧妙，通过一个链表来链接所有的回调函数节点，同时维护一个二级指针数组，用于将该链表进行分段，分别维护不同阶段的回调函数，回调函数的移动方向如图所示，关于回调函数节点的处理都围绕着这个图来展开；

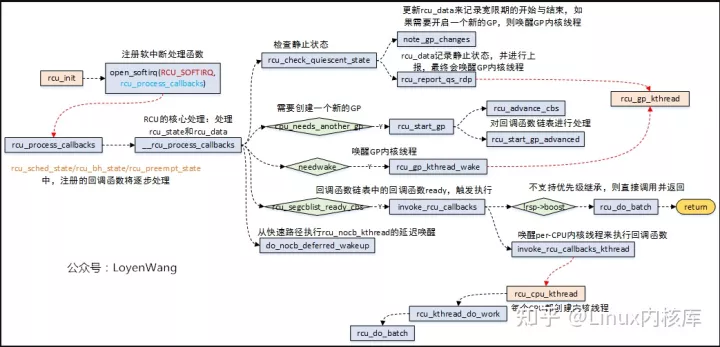

那么通过__call_rcu注册的这些回调函数在哪里调用呢？答案是在RCU_SOFTIRQ软中断中：
- 当invoke_rcu_core时，在该函数中调用raise_softirq接口，从而触发软中断回调函数rcu_process_callbacks的执行；
- 涉及到与宽限期GP相关的操作，在rcu_process_callbacks中会调用rcu_gp_kthread_wake唤醒内核线程，最终会在rcu_gp_kthread线程中执行；
- 涉及到RCU注册的回调函数执行的操作，都在rcu_do_batch函数中执行，其中有两种执行方式：1）如果不支持优先级继承的话，直接调用即可；2）支持优先级继承，在把回调的工作放置在rcu_cpu_kthread内核线程中，其中内核为每个CPU都创建了一个rcu_cpu_kthread内核线程；
6. 宽限期开始与结束
既然涉及到宽限期GP的操作，都放到了rcu_gp_kthread内核线程中了，那么来看看这个内核线程的逻辑操作吧：
- 内核分别为rcu_preempt_state, rcu_bh_state, rcu_sched_state创建了内核线程rcu_gp_kthread；
- rcu_gp_kthread内核线程主要完成三个工作：1）创建新的宽限期GP；2）等待强制静止状态，设置超时，提前唤醒说明所有处理器经过了静止状态；3）宽限期结束处理。其中，前边两个操作都是通过睡眠等待在某个条件上。
7. 静止状态检测及报告
很显然，对这种状态的检测通常都是周期性的进行，放置在时钟中断处理中就是情理之中了：
- rcu_sched/rcu_bh类型的RCU中，当检测CPU处于用户模式或处于idle线程中，说明当前CPU已经离开了临界区，经历了一个QS静止状态，对于rcu_bh的RCU，如果没有出去softirq上下文中，也表明CPU经历了QS静止状态；
- 在rcu_pending满足条件的情况下，触发软中断的执行，rcu_process_callbacks将会被调用；
- 在rcu_process_callbacks回调函数中，对宽限期进行判断，并对静止状态逐级上报，如果整个树状结构都经历了静止状态，那就表明了宽限期的结束，从而唤醒内核线程去处理；
- 顺便提一句，在rcu_pending函数中，rcu_pending->__rcu_pending->check_cpu_stall->print_cpu_stall的流程中，会去判断是否有CPU stall的问题，这个在内核中有文档专门来描述，不再分析了；
8. 状态机变换
如果要观察整个状态机的变化，跟踪一下trace_rcu_grace_period接口的记录就能发现：
/*
* Tracepoint for grace-period events. Takes a string identifying the
* RCU flavor, the grace-period number, and a string identifying the
* grace-period-related event as follows:
*
* "AccReadyCB": CPU acclerates new callbacks to RCU_NEXT_READY_TAIL.
* "AccWaitCB": CPU accelerates new callbacks to RCU_WAIT_TAIL.
* "newreq": Request a new grace period.
* "start": Start a grace period.
* "cpustart": CPU first notices a grace-period start.
* "cpuqs": CPU passes through a quiescent state.
* "cpuonl": CPU comes online.
* "cpuofl": CPU goes offline.
* "reqwait": GP kthread sleeps waiting for grace-period request.
* "reqwaitsig": GP kthread awakened by signal from reqwait state.
* "fqswait": GP kthread waiting until time to force quiescent states.
* "fqsstart": GP kthread starts forcing quiescent states.
* "fqsend": GP kthread done forcing quiescent states.
* "fqswaitsig": GP kthread awakened by signal from fqswait state.
* "end": End a grace period.
* "cpuend": CPU first notices a grace-period end.
*/大体流程如下：
9. 总结
- 本文提纲挈领的捋了一下RCU的大体流程，主要涉及到RCU状态机的轮转，从开启宽限期GP，到宽限期GP的初始化、静止状态QS的检测、宽限期结束、回调函数的调用等，而这部分主要涉及到软中断RCU_SOFTIRQ和内核线程rcu_gp_kthread的动态运行及交互等；
- 内部的状态组织是通过rcu_state, rcu_node, rcu_data组织成树状结构来维护，此外回调函数是通过rcu_data中的分段链表来批处理，至于这些结构中相关字段的处理（比如gpnum, completed字段的设置来判断宽限期阶段等），以及链表的节点移动等，都没有进一步去分析跟进了；
- RCU的实现机制很复杂，很多其他内容都还未涉及到，比如SRCU（可睡眠RCU）、可抢占RCU，中断/NMI对RCU的处理等，只能说是蜻蜓点水了；
- 在阅读代码过程中，经常会发现一些巧妙的设计，有时会有顿悟的感觉，这也是其中的乐趣之一了；
?
